双凸台带孔异形连接支座结构设计

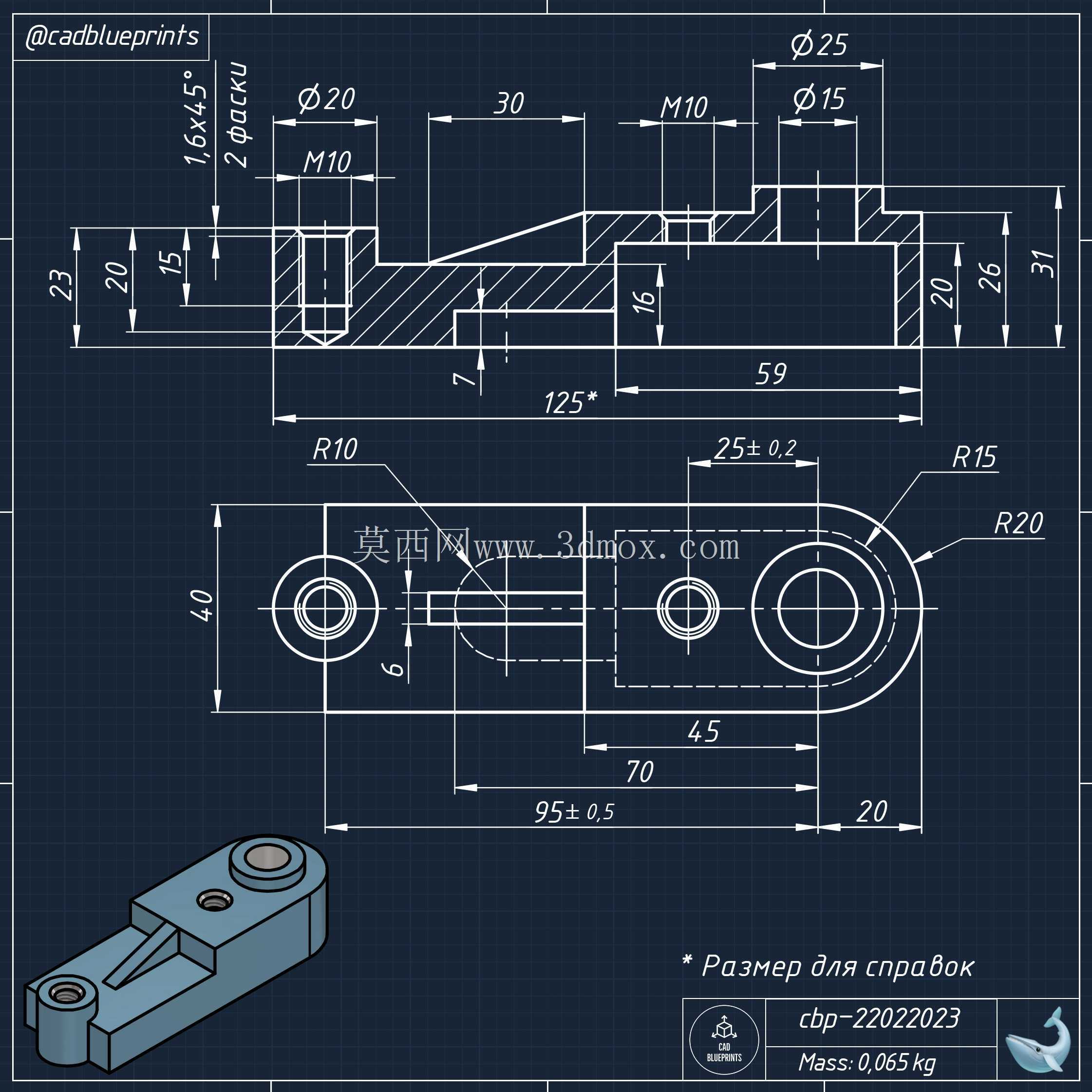

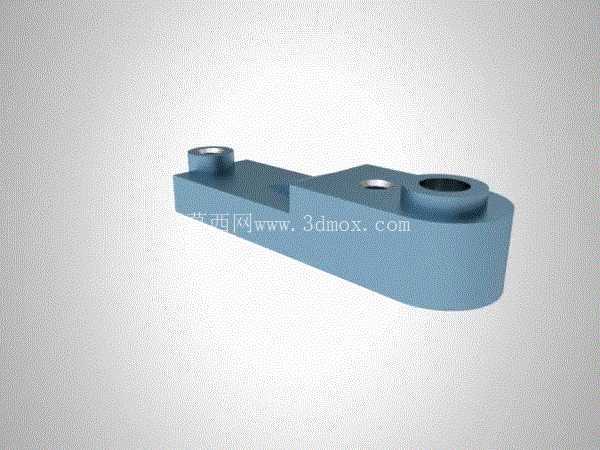

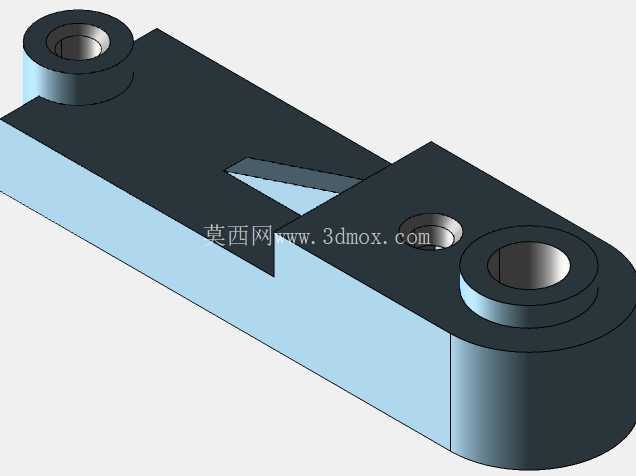

　　这类带双凸台安装孔的异形连接支座，在轻工自动化输送线、小型工装夹具的定位模组里应用十分广泛，很多人刚接触这类零件建模时容易忽略安装边界的干涉问题，实际投产前的结构校核里，这部分恰恰是最容易出装配故障的环节。从结构形态来看，零件主体采用阶梯式变截面布局，一端是大直径圆柱凸台，中心开设贯通安装孔，孔壁预留了足够的壁厚来承受径向载荷，避免长期受交变应力出现孔壁开裂；另一端是高度稍低的小直径圆柱凸台，同样设置同轴安装孔，两个凸台之间通过斜切过渡的矩形连接臂连为一体，连接臂靠近大凸台的位置还额外设置了一个沉头定位孔，用来穿装定位销或者锁紧螺钉，限制零件在安装基面的转动自由度。

　　设计这类零件的时候，首先要匹配安装基面的布局空间，不能只看单个零件的尺寸，要提前核对相邻运动部件的运动包络线，比如连接臂的下边缘要和安装基面保留0.2到0.5毫米的间隙，避免加工面的平面度误差导致装配时零件翘曲，影响两个安装孔的同轴度精度。大凸台的外圆直径要比配套安装的轴承或者轴套外径大1.5到2毫米，给压装工序预留足够的定位支撑面，防止压装时零件本体出现变形；小凸台的高度要根据配套的连杆摆臂厚度来确定，要保证摆臂安装后上下端面都有0.1毫米左右的窜动间隙，避免运动时出现卡滞。

　　从实际使用场景来说，这类零件常作为小型摆臂机构的铰接支座，用在包装设备的料仓挡料机构、非标检测设备的工件顶升摆臂结构里，工作时主要承受摆臂传递的径向载荷和小幅的冲击载荷，所以连接臂和两个凸台的过渡位置都做了圆角处理，圆角半径根据壁厚设置在1到3毫米之间，既可以减少铣削加工时的应力集中，也能避免热处理环节出现应力开裂的问题。零件的所有安装孔都做了孔口倒角，倒角尺寸统一为C0.5，既可以去除孔口的加工毛刺，也能方便装配时轴类零件或者紧固件的导入，减少装配时的卡滞问题。

　　建模过程中要注意几个容易出错的细节：一是三个孔的轴线平行度公差要控制在0.02毫米以内，不然装配后会出现轴件穿装困难、运动时阻力过大的问题；二是连接臂的斜切面角度要匹配周边部件的避让需求，不能为了造型随意设置角度，要保证斜切面和相邻运动部件的最小安全间隙不小于3毫米，防止设备运行时出现碰撞；三是零件的壁厚要尽量均匀，最薄处的壁厚不能小于3毫米，避免压铸或者铣削加工时出现变形，大凸台的实体部分如果壁厚过大，可以在非安装面做适当的减重槽设计，在不影响结构强度的前提下减少零件重量，降低材料成本。

　　安装边界方面，零件的底面为全平面安装基准，加工时的平面度公差要控制在0.03毫米以内，保证和安装基面贴合紧密，不会出现锁紧后零件变形的问题；三个安装孔的孔位公差要控制在±0.05毫米以内，和安装基面上的对应孔位精准匹配，避免强行锁紧导致零件产生内应力，长期使用后出现精度偏移。这类零件虽然结构不算复杂，但作为传动机构的支撑定位部件，每一处尺寸公差和结构细节都会影响整套机构的运行稳定性，设计时不能只关注外观造型，要结合实际装配和运行的需求逐一核对每个结构的合理性，比如沉头孔的深度要匹配所用螺钉的头部高度，保证螺钉锁紧后头部不高出零件表面，避免和周边运动部件产生干涉；凸台的端面要和安装孔保持垂直，垂直度公差控制在0.02毫米以内，保证配套的摆臂或者连接件安装后端面贴合均匀，不会出现偏载磨损的问题。
