带凸台多孔圆形法兰安装基座结构

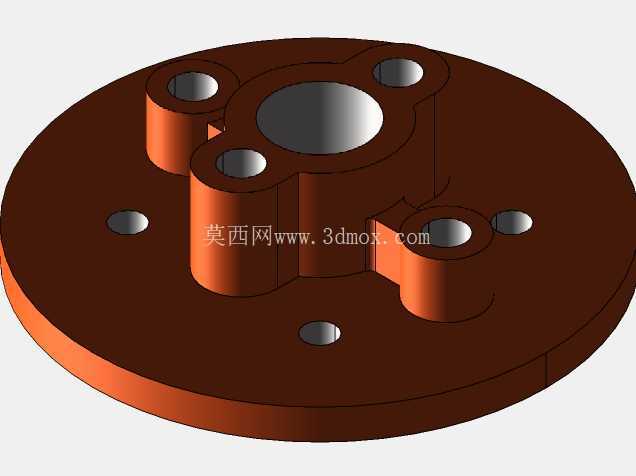

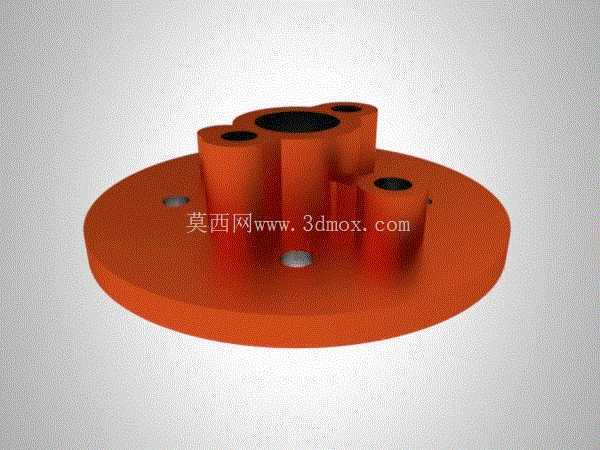

　　该圆形安装基座在工业装配场景中应用广泛，常见于动力传输单元的端部定位、小型液压阀组的安装固定、气动回路的元件承载等工况，核心作用是为上方搭载的柱形功能元件提供稳定的安装基准，同时通过底座的安装孔实现与设备主体面板的可靠连接，避免设备运行过程中搭载元件出现偏移、振动松脱等问题。从结构设计逻辑来看，底座采用整圆平板结构，是为了最大化分散上方凸台结构传递的载荷，平板厚度经过受力校核，能够承受凸台搭载元件工作时产生的轴向压力与径向扭转力，不会在长期交变载荷下出现底座变形。

　　底座上分布的小型沉孔为安装固定孔，孔位采用非对称排布设计，能够避免安装时出现方向错位，同时沉孔结构可以让安装螺栓的头部完全埋入底座平面以下，不会出现螺栓头突出底座平面导致安装贴合不严的问题，保证基座与安装面板完全面接触，提升连接刚性。上方的多组凸台结构采用不等高设计，高度差根据搭载元件的安装深度要求确定，每个凸台中心的通孔为对应元件的安装过孔，孔径根据配合元件的外径做公差匹配，部分孔位设计为台阶孔，能够对插入的元件起到轴向定位作用，省去额外的定位挡圈结构，减少装配零件数量。凸台之间的连接区域做了圆弧过渡处理，避免直角连接处出现应力集中，在承受冲击载荷时不会从凸台根部出现开裂问题。

　　凸台侧面预留的小型横向孔为定位销孔，当元件插入凸台通孔后，可穿入定位销实现元件的周向固定，防止元件工作时出现转动。从安装边界来看，底座的外圆直径决定了该基座的最小安装空间要求，安装时需要在设备面板上预留对应直径的平整安装面，安装面的平面度需要控制在合理范围内，避免底座安装后出现翘曲，导致上方凸台的孔位同轴度超差。凸台的最高高度决定了基座安装后上方的空间占用高度，在做设备整体布局时需要预留足够的垂直空间，避免与周边其他元件出现干涉。凸台上各个通孔的中心距严格按照搭载元件的接口尺寸设计，能够保证多个元件同时安装后位置精度符合装配要求，不需要额外做调整。

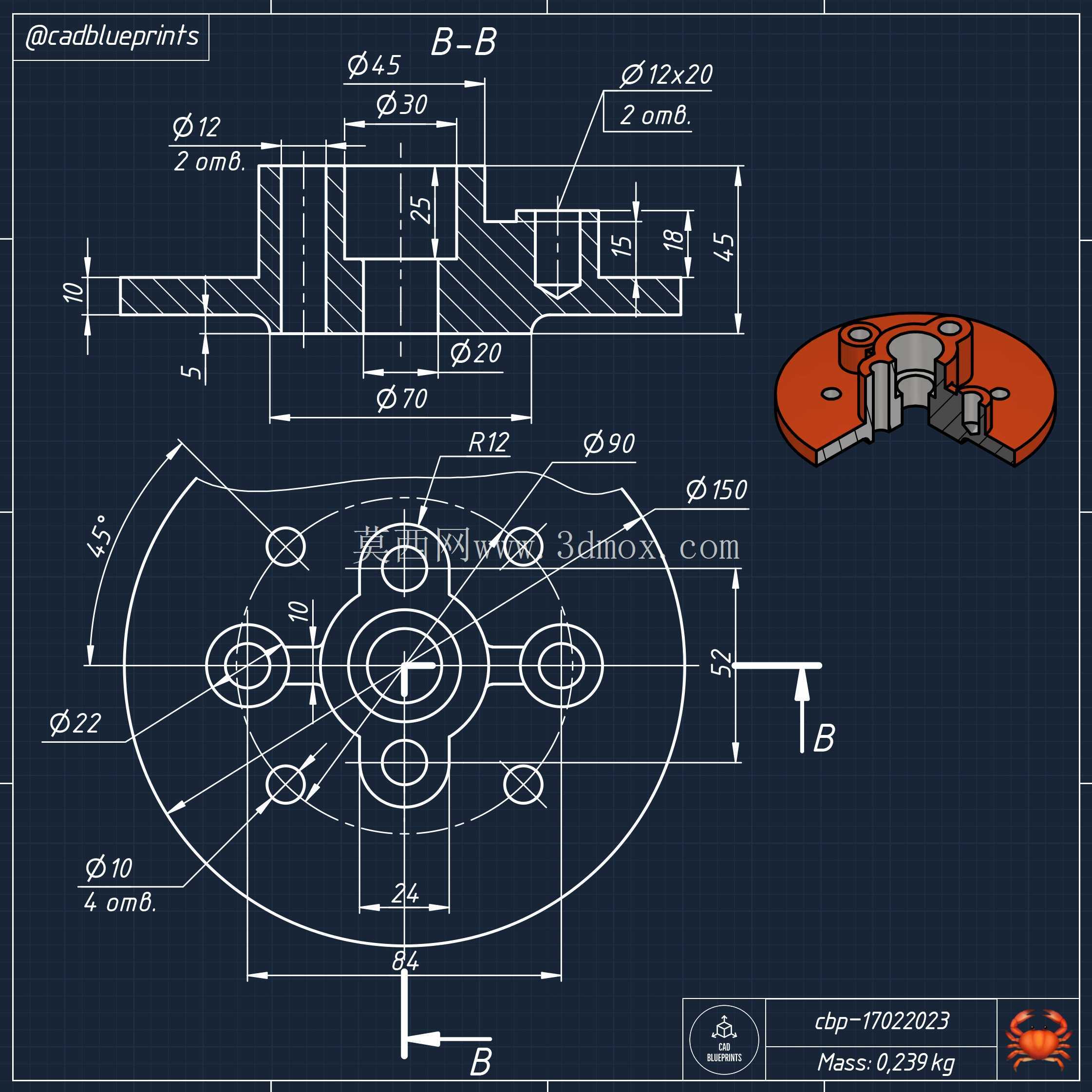

　　底座的底面设计为全平面结构，没有凸起的加强筋，一方面是为了降低加工难度，平面加工可以直接采用铣削一次成型，保证平面度要求，另一方面平整的底面能够在安装时配合密封垫片实现接触面的密封，在有防尘、防油渗漏要求的工况下也能适用。在实际选型应用时，需要先确认上方搭载元件的外径与凸台通孔的配合公差是否匹配，同时核对底座安装孔的孔位尺寸与设备面板的预留孔位是否一致，若用于有振动的工况，可在安装时在底座与面板之间增加减震垫片，降低振动传递到上方元件的强度。该结构的建模过程中，优先绘制底座的圆形草图，拉伸生成底座基体后，再逐个绘制凸台的截面草图，按照设计高度拉伸凸台结构，之后对凸台根部做圆角处理，最后通过切除命令生成各个通孔、沉孔与销孔，建模时需要注意各个孔位的同轴度与位置度约束，避免生成的模型出现尺寸偏差，影响后续工程图的输出与实际加工。
