铰接式安装固定支座结构设计方案

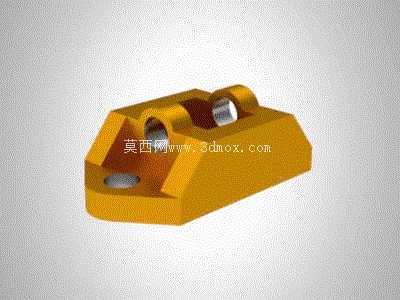

　　这类带铰接安装位的块状支座，在轻工输送线、小型工装夹具、自动化检测工位的定位模块中应用十分广泛，核心作用是为带摆动自由度的联动杆件提供稳定的底部安装基准，同时通过预留的销轴孔位实现铰接副的快速装配，避免额外设计焊接支架带来的形变误差。从实际使用场景来看，这类支座通常安装在设备的型材框架基准面上，底部的平整贴合面可以保证与安装面的完全接触，不会出现局部悬空导致的受力集中问题，两个沉头安装孔的位置刚好匹配常用的内六角螺栓规格，安装时不需要额外加工避让槽，螺栓沉入孔位后不会突出支座表面，避免干涉上方铰接件的摆动行程。

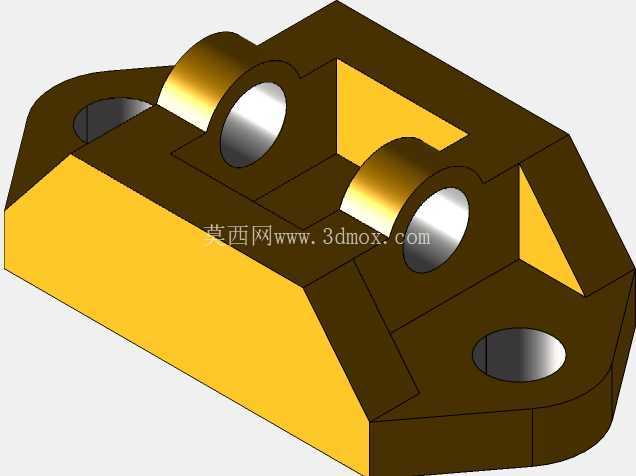

　　设计这类支座的时候，首先要确认的是铰接销轴的受力方向，这个支座的两个同轴耳座设置在主体的上部凹槽内，凹槽的宽度刚好匹配配套铰接件的厚度，装配时铰接件嵌入凹槽内，销轴穿过两侧耳座的孔位后，受力会均匀分散到两侧的耳座结构上，不会出现单侧耳座受力过载断裂的问题。主体部分采用斜切面过渡的块状结构，不是简单的直角方块，一方面是为了减少不必要的材料占用，降低整体重量，另一方面斜切面可以避免安装时与周边的管线、相邻构件产生棱角干涉，在设备维护拆卸的时候也不会因为尖锐棱角划伤操作人员。

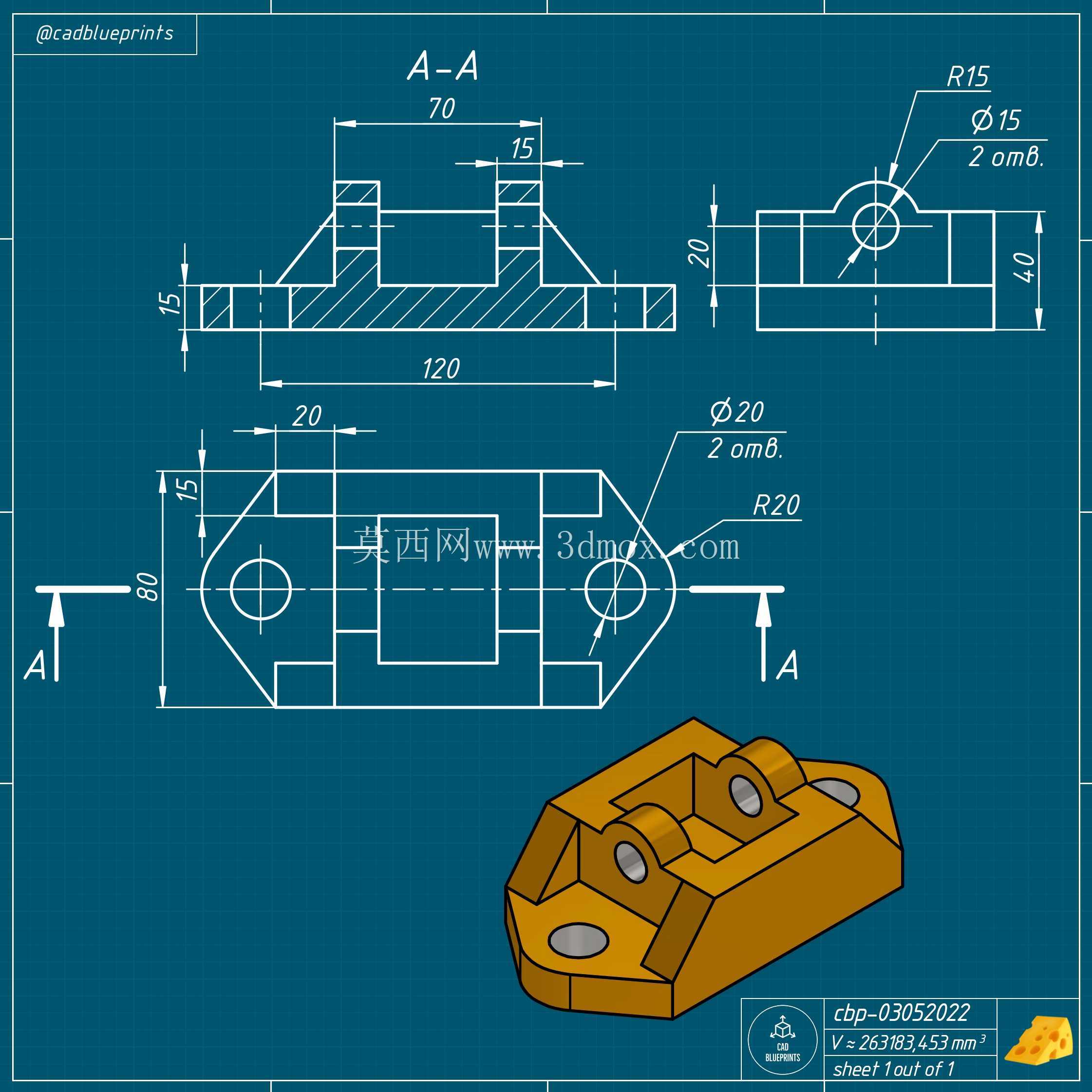

　　从安装边界来看，支座的底部轮廓尺寸适配常用的40系列、50系列工业铝型材的安装槽间距，不需要额外制作转接板就可以直接固定在型材表面，耳座的销轴孔同轴度公差控制在0.02mm以内，保证销轴穿入后不会出现卡滞，铰接件摆动时的径向跳动量控制在合理范围内，不会因为孔位不同心导致销轴磨损加快。支座上预留的两个定位沉孔，除了用于穿装固定螺栓，还可以在需要高精度定位的场景下打入定位销，实现支座的重复定位精度控制，满足快换工装的使用需求。

　　在功能特性上，这类支座的铰接位预留了足够的摆动间隙，配套的铰接件可以在一定角度范围内自由转动，不会与支座的凹槽侧壁产生摩擦，凹槽的深度设计刚好覆盖铰接件的连接端厚度，不会让铰接件的连接部分外露，既提升了整体结构的整洁度，也能避免外部的粉尘、切屑进入铰接副内部，延长销轴和衬套的使用寿命。主体结构的壁厚经过受力校核，在承受常规的径向铰接推力时，不会出现形变，耳座部分的厚度经过加强处理，即使承受偏载力也不会出现耳座断裂的问题。

　　实际建模过程中，这类零件需要重点关注几个配合面的公差要求：底部安装面的平面度要满足安装要求，保证固定后不会出现翘曲；两个耳座的销轴孔不仅要保证同轴度，还要保证孔的轴线与底部安装面平行，否则铰接件摆动时会出现别劲的问题；沉头孔的沉头深度要匹配所选螺栓的头部高度，保证螺栓安装后不突出表面。另外，主体的斜切面与竖直面、水平面的过渡处都做了微小的圆角处理，避免热处理或者加工过程中出现应力集中的问题，同时也去除了加工后的锐边毛刺，不需要后续额外的钳工去毛刺工序，提升加工效率。

　　这类支座在实际设备中往往不是单独使用，通常会成对布置在摆动机构的两侧，或者单个使用作为小型摆杆的支撑基座，相比焊接式的支架，这种一体化加工的支座一致性更好，安装调试的效率更高，不需要现场配焊调整位置，互换性更强，在小批量自动化设备的制作中应用十分普遍，能够有效缩短设备的装配调试周期，降低后续维护的替换成本。
