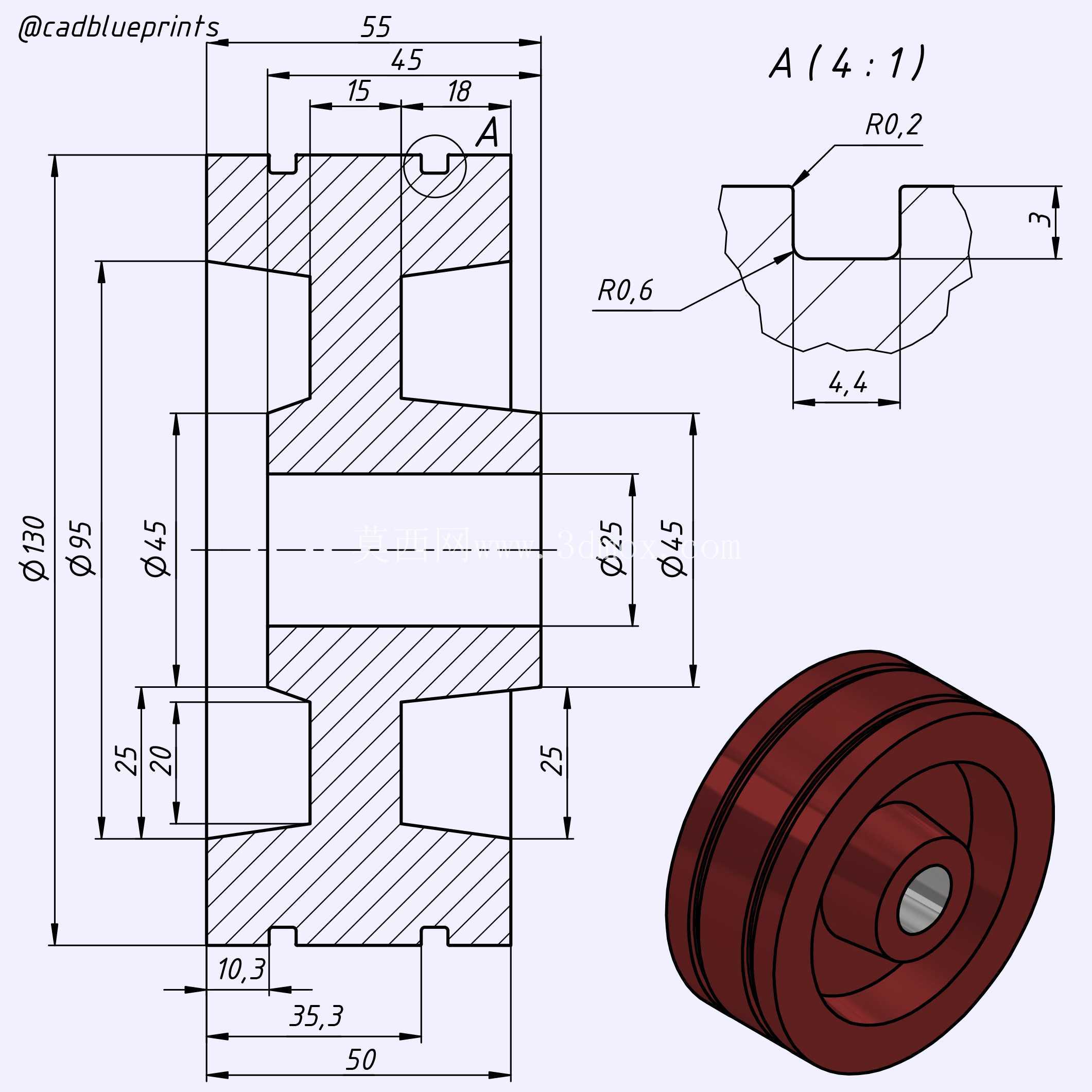

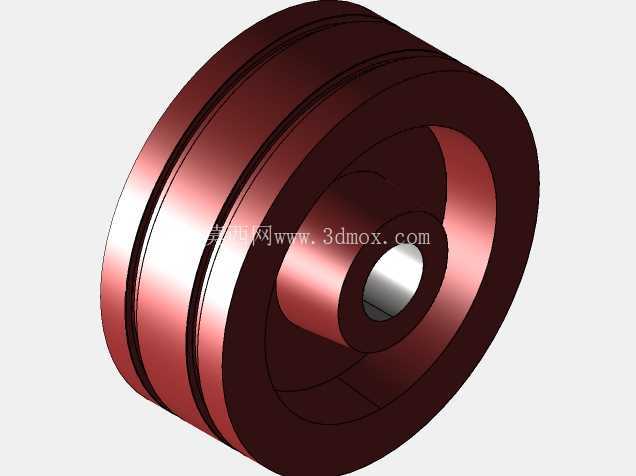

该轮状构件为电源变压器配套的绕线承载结构,日常应用在小功率工频电源变压器的生产装配环节,是线圈绕制工序里直接承托漆包线绕组的核心支撑件,在民用小家电供电模块、小型工业控制板卡电源回路、低压照明供电单元的变压器中都能见到这类结构的身影。从实际使用场景来看,这类绕线轮需要直接套在变压器的中心铁芯柱上,外侧的两道环形凹槽就是专门预留的绕组容纳空间,不同槽位可以分别绕制初级绕组与次级绕组,槽壁的高度差刚好能实现初次级绕组的物理隔离,避免绕线过程中出现线层错位、绝缘距离不足的问题,也能在后续浸漆工序中减少绝缘漆的无意义流淌,保证绕组固化后的结构强度。
设计这类构件的时候,首先要匹配对应铁芯的中心柱直径,中心的通孔尺寸需要和铁芯柱保持合理的公差配合,既不能间隙过大导致绕线时轮体晃动出现排线不齐,也不能过盈量太大造成装配时铁芯刮伤轮体、甚至出现铁芯硅钢片错位的问题。外侧两道环槽的宽度是根据对应绕组的漆包线线径、设计匝数计算得出的,槽深要保证绕组绕制完成后不会高出槽沿,避免后续插装铁芯硅钢片时刮破漆包线的绝缘层,槽底的圆角过渡是为了避免绕线时漆包线在直角位置出现应力集中,长期工作震动环境下出现漆层开裂的绝缘隐患。轮体的整体外径尺寸需要匹配变压器外壳的内部安装空间,不能超出外壳的容纳边界,同时要和外围的固定支架预留足够的安全绝缘距离,避免工作状态下出现高压爬电的问题。

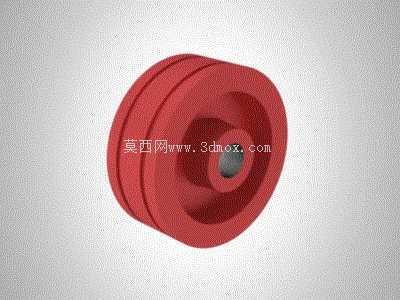

从结构特性来看,这类轮体一般采用绝缘性能优异的热固性材料加工,红色的外观是材料本身添加色母的常规配色,材料本身需要具备足够的结构强度,既要承受绕线过程中漆包线的张紧拉力,不会出现槽壁变形、轮体开裂的问题,也要具备一定的耐温性能,匹配变压器长期工作时的温升环境,不会因为长期受热出现材料变形、绝缘性能下降的问题。轮体两端的凸沿结构除了约束绕组位置之外,还能在变压器整体装配时和两侧的固定卡扣配合,实现绕线轮连同绕组的轴向定位,避免变压器在运输、使用过程中受震动影响出现绕组轴向窜动,拉扯引线出现焊点脱落的故障。
在实际建模过程中,这类结构需要重点关注各部位的圆角处理,所有和漆包线接触的棱边都要做倒钝处理,不能存在尖锐的直角边,中心孔的同轴度公差需要严格控制,保证绕线时轮体转动平稳,不会出现径向跳动导致排线松紧不一致的问题。两道环槽的槽壁厚度需要根据材料的抗形变能力计算,不能为了缩减整体尺寸盲目减薄槽壁,否则绕线时受漆包线张力挤压很容易出现槽壁向外鼓胀变形,导致后续铁芯装配受阻。另外轮体端面不需要额外设计多余的定位凸点,依靠中心孔和铁芯柱的配合、两端支架的夹持就可以实现可靠固定,多余的结构反而会增加模具加工的复杂度,也会增加装配时的对位难度。在实际选型适配的时候,需要先确认对应变压器的功率参数,根据功率计算初次级绕组的线径与匝数,反推需要的槽容空间,再匹配对应尺寸的绕线轮结构,同时要核对中心孔和铁芯柱的配合尺寸,确认整体外径和安装腔室的边界尺寸匹配,避免出现装配干涉。这类结构虽然看起来造型简单,但每一处尺寸都和变压器的绕线工艺、绝缘性能、装配可靠性直接相关,没有多余的装饰性结构,所有几何特征都是为了满足实际生产与使用的功能需求。
- 全部评论(0)
- 模板大小: 12.4 MB
- 售价:5金币
- 下载次数: 28
- 系统要求: Autodesk Inventor,Other,AutoCAD,Rendering,STEP / IGES
- 软件分类: 变压器/电感器
