双支腿带孔支撑安装座结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894753
  • 双支腿带孔支撑安装座结构设计
  • 双支腿带孔支撑安装座结构设计
  • 双支腿带孔支撑安装座结构设计

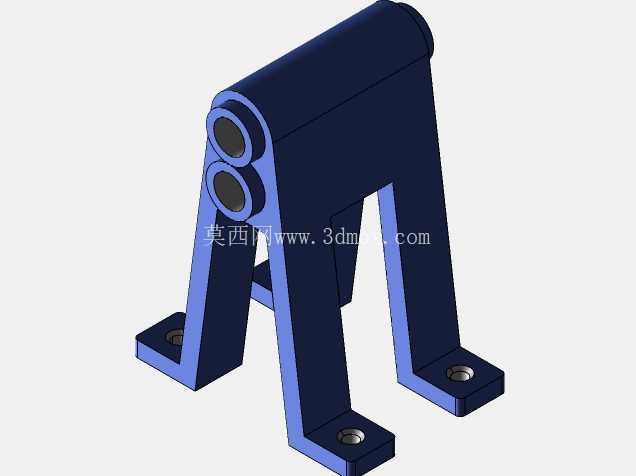

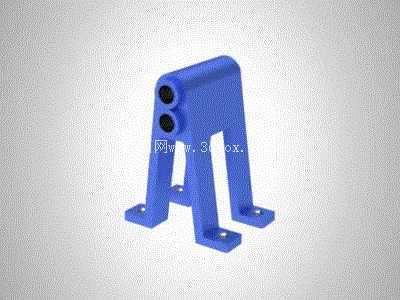

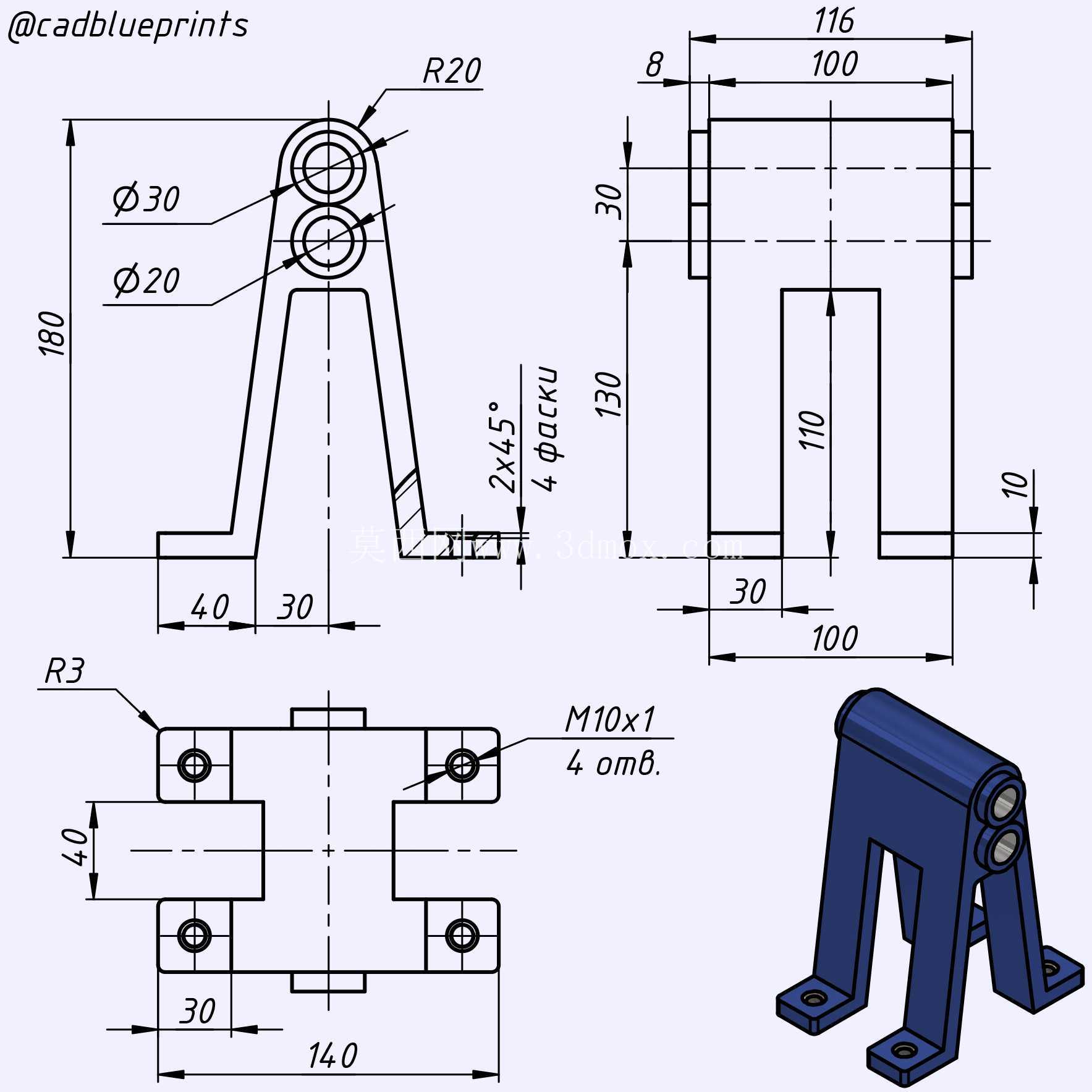

  这类双支腿带孔支撑安装座,多应用在中小型机电设备的内部支撑场景,常见于低压配电装置内部的元器件承托、小型动力传输单元的机架固定、教学实训台的功能模块安装位,也可作为自动化输送线侧边的检测元件安装支架使用,核心作用是为被支撑部件提供稳定的安装基准,同时预留足够的下部空间走管布线,避免线缆与运动部件产生干涉。从结构设计逻辑来看,整体采用对称式双支腿布局,上部的两个同轴通孔为核心安装位,孔位的同轴度公差控制在IT7级区间,适配常用的销轴类连接件,可实现被支撑部件的铰接转动需求,也可穿装螺栓实现刚性固定,孔口位置做了0.5mm的倒角处理,既方便装配时的销轴导入,也能消除锐边避免安装时划伤操作人员,同时减少应力集中带来的断裂风险。

  下部的四个安装脚为方形法兰结构,每个法兰面中心预留沉头安装孔,沉孔深度适配M6规格内六角圆柱头螺栓的头部尺寸,安装后螺栓头部不会突出法兰平面,保证支撑座与安装基面完全贴合,不会出现局部悬空导致的受力不均问题。支腿部分采用变截面设计,靠近上部安装座的位置截面厚度更大,向底部法兰位置逐渐过渡收窄,在保证整体结构强度的前提下尽可能减少材料用量,降低零件自重,同时支腿之间预留的镂空空间,既可以减轻整体重量,也能方便安装时的工具操作,拧紧底部螺栓时扳手可以从支腿间隙伸入,不需要额外预留过大的操作空间。

  设计时的安装边界需要重点考量:上部两个安装孔的中心距决定了被支撑部件的铰接点间距,支腿的垂直高度决定了被支撑部件距离安装基面的净空高度,底部四个法兰孔的孔位间距需要匹配常用的工业铝型材槽距或者钢板安装孔位标准,保证不需要额外加工转接板就能直接安装固定。受力层面,这类支撑座主要承受垂直方向的静载荷,同时兼顾少量的侧向倾覆力矩,因此支腿与上部主体、底部法兰的连接位置都做了圆角过渡,避免直角位置的应力集中,在承受额定载荷时不会出现根部断裂的问题。

  实际应用中,这类支撑座常采用6061铝合金加工或者PA66+玻纤材料注塑成型,铝合金材质的版本适合载荷稍大、需要更高结构强度的工业设备场景,注塑版本则适合教学实训、轻量化设备内部的支撑场景,两种材质的结构尺寸完全一致,可以根据使用场景的载荷需求灵活替换。建模过程中需要重点关注几个尺寸的配合公差:上部安装孔的内径公差需要适配常用销轴的公差带,保证铰接转动时无卡滞、无过大旷量;底部沉孔的深度公差需要控制在±0.1mm以内,避免螺栓锁紧后头部突出或者沉孔过深导致螺栓啮合长度不足;支腿的对称度公差需要控制在0.2mm以内,保证安装后支撑座不会出现倾斜,被支撑部件的安装面保持水平。另外,上部安装孔的端面与支腿安装基面的垂直度公差也需要严格控制,否则穿装销轴后会出现别劲现象,长期使用会加剧销轴和孔位的磨损,缩短零件的使用寿命。这类结构虽然属于小型机械零部件,但在设备整体装配中起到的作用十分关键,支撑座的尺寸精度直接影响被支撑部件的安装位置精度,进而影响整套设备的运行稳定性,因此设计时不能忽略细节处的公差匹配,也不能为了降低加工难度随意放大公差范围,需要结合实际使用场景的载荷、安装空间、装配需求综合确定各项参数。
