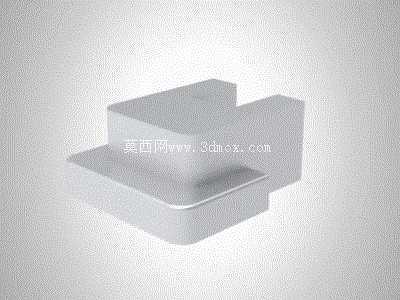

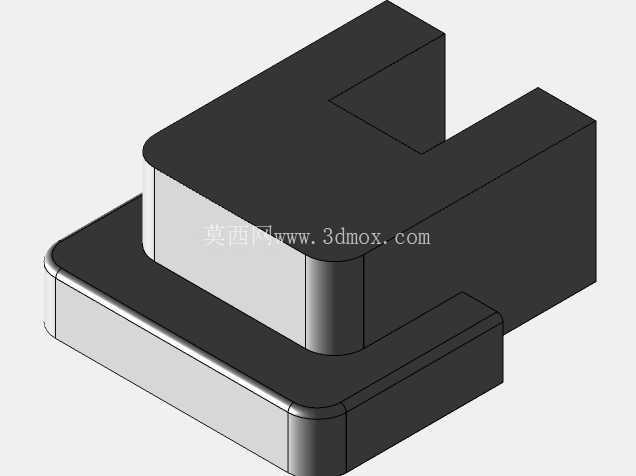

电源变压器用阶梯式磁芯结构件

　　在小功率AC-DC电源模块、工控板卡隔离供电回路、消费类电子适配器的设计场景中，这类阶梯式磁芯结构是电源变压器的核心磁路载体，直接决定变压器的耦合效率、漏感参数与绕组排布空间。不同于常规平面E型或罐型磁芯的对称结构，该结构采用两级阶梯式凸台设计，下层凸台宽度大于上层凸台，这种非对称结构的核心设计思路是适配分层绕制的绕组工艺：初级绕组可绕制在下层较宽的凸台区域，利用更宽的磁路截面降低空载电流，次级绕组尤其是低压大电流绕组可布置在上层窄凸台区域，缩短绕组引线的引出路径，减少大电流回路的铜损，同时阶梯形成的台阶面可以作为绕组挡边，省去额外的绕组骨架挡墙结构，压缩变压器整体的装配高度。

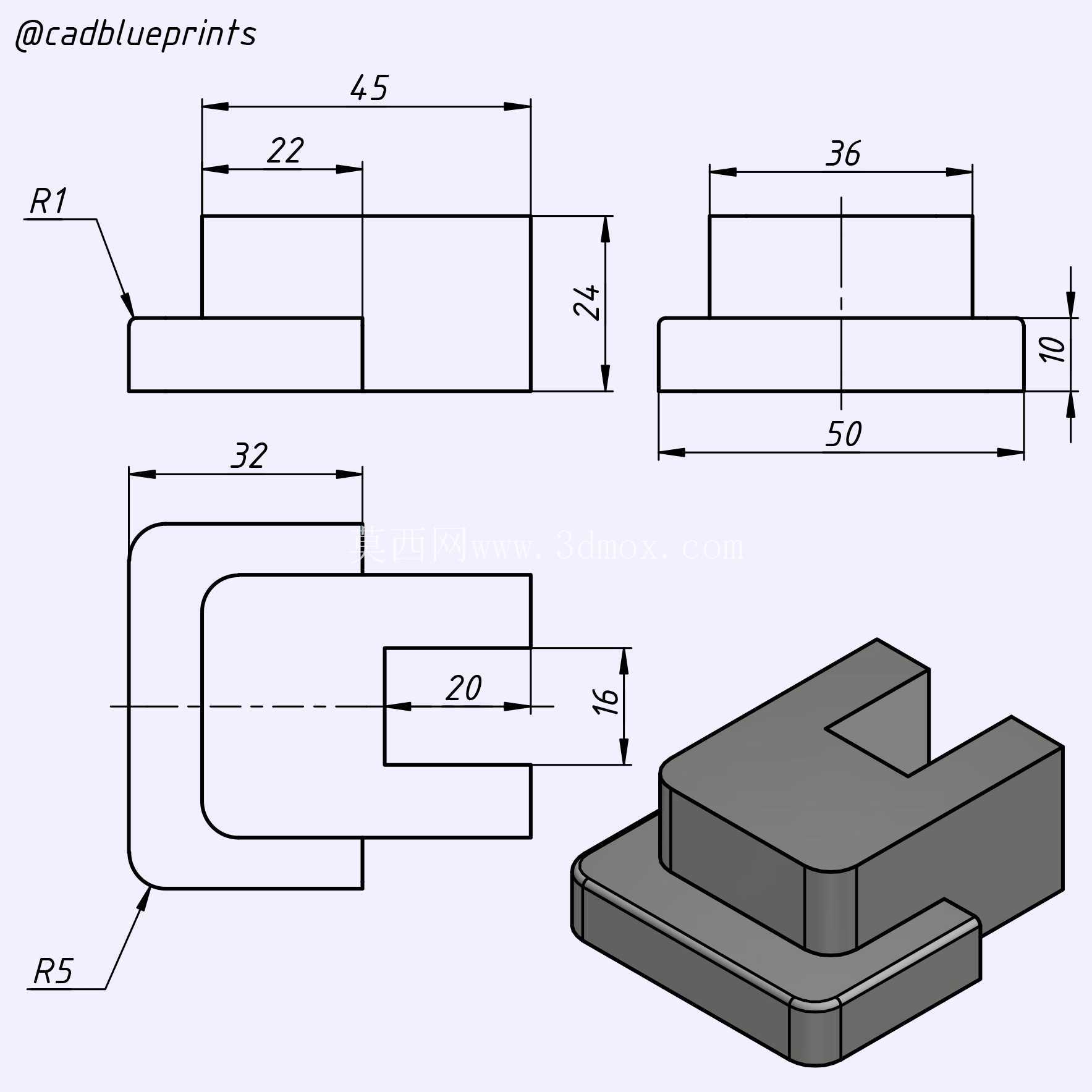

　　从安装边界来看，该磁芯的底部为平整贴合面，可直接与PCB板上的预留焊盘或者骨架底座贴合，配合点胶或者卡簧固定即可完成装配，底部平面的平面度公差需要控制在0.05mm以内，避免磁芯对接时出现气隙不均导致的电感量离散性过大问题。上层凸台的高度需要匹配绕组的绕制层数，通常上层凸台高度对应次级绕组的绕制厚度，下层凸台的高度对应初级绕组加绝缘胶带的总厚度，两级凸台的过渡圆角设计为R0.3，既可以避免绕制漆包线时棱角刮破漆皮造成绝缘失效，也能减少磁芯压制烧结过程中的应力集中，降低磁芯成品的开裂概率。

　　在实际电路应用中，这种结构的磁芯多用于功率在5W到20W之间的反激式开关电源变压器，磁路的有效截面积经过核算可以覆盖该功率段的磁通密度需求，避免正常工作时磁芯进入饱和区。设计过程中需要重点关注阶梯衔接处的磁路截面变化，不能出现截面突变导致的局部磁通密度过高，因此过渡区域采用平缓的斜面衔接，保证磁通在磁路内均匀分布。磁芯的两个侧边设置有定位卡槽，可与配套的塑料骨架侧边的凸台卡合，装配时不需要额外的治具定位即可保证上下磁芯的对齐度，对齐度偏差控制在0.1mm以内时，变压器的漏感参数可以控制在初级电感量的2%以内，满足开关电源对漏感的参数要求，减少RCD吸收回路的损耗。

　　不同于对称结构磁芯需要对称绕制绕组来抵消磁场，这种阶梯结构的磁芯在绕组排布时可以根据凸台的宽度灵活调整线径，大电流的次级绕组采用多股并绕时，上层窄凸台的绕线周长更短，可以有效减少多股线的并绕长度差，降低绕组的交流电阻，提升变压器在高频工作下的效率。在批量生产的适配性上，该结构的磁芯压制模具脱模斜度设置为0.5度，既可以保证烧结后的尺寸精度，也能提升压制生产的成品率，磁芯的顶部平面预留有气隙调整的研磨余量，可根据不同电路的电感量需求研磨顶部平面来调整气隙大小，适配不同开关频率、不同输出功率的电路设计需求，不需要重新开模制作磁芯，大幅缩短电源产品的开发周期。安装时需要注意，磁芯与骨架装配完成后，外围包封的绝缘胶带需要覆盖阶梯衔接的缝隙，避免后续灌封或者点胶时胶体渗入磁芯对接面，造成气隙参数变化影响变压器性能。
