电源变压器配套绝缘定位支撑结构件

　　该结构件属于小功率电源变压器内部的绕组定位支撑部件，主要应用于桌面式消费电子电源、小型工业控制板载电源、低压照明驱动电源这类对内部器件安装精度有要求的场景，在变压器生产装配环节承担绕组骨架限位、层间绝缘隔离、引脚走线导向的多重作用，避免变压器在灌封、浸漆工序中出现骨架偏移、绕组形变的问题，同时在成品长期工作过程中，抵消温度循环带来的结构应力，防止绕组层间移位引发的绝缘失效风险。

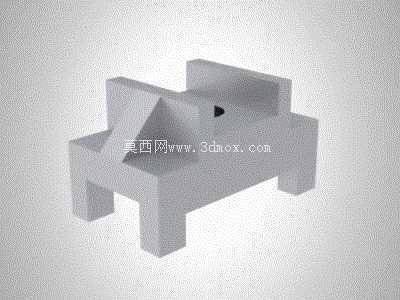

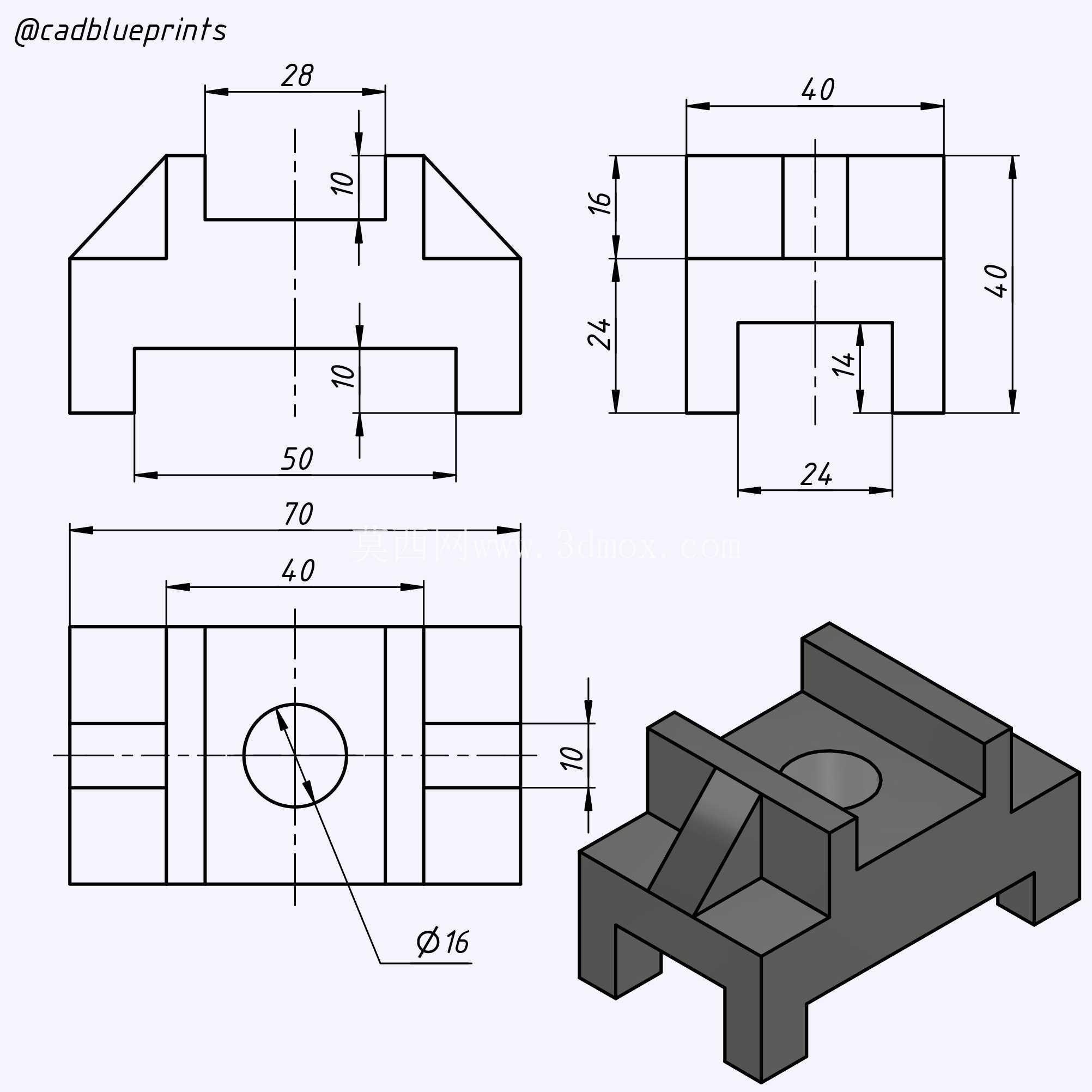

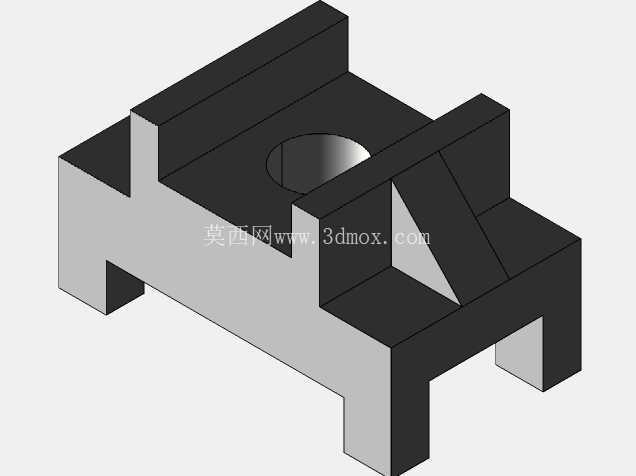

　　从结构设计逻辑来看，整体采用对称式块状构型，底部设置的四个等距支脚直接卡入变压器磁芯外壳的预设卡槽内，支脚的截面尺寸与卡槽的配合公差控制在0.1mm以内，既保证装配时可以顺利推入，又能避免装配后出现横向窜动；中部的三角加强筋结构并非冗余设计，一方面是为了提升支撑件自身的抗弯折强度，在绕组绕制完成后压装支撑件时，不会因为外力挤压出现中部塌陷，另一方面三角区域的斜面可以给绕组端部的绝缘胶带缠绕留出操作空间，不会出现棱角刮破绝缘层的隐患。

　　上部的两个对称挡边分别对应初次级绕组的分界位置，挡边高度刚好覆盖绕组端部的铜线裸露区域，能在灌封环氧树脂时阻挡胶液无规则流动，保证初次级之间的绝缘爬电距离满足安规要求，挡边上预留的小缺口是给初次级之间的绝缘隔离片预留的插装位，装配时隔离片可以顺着缺口直接插入，不需要额外调整位置，能有效提升流水线装配的效率。在安装边界的尺寸控制上，该支撑件的整体高度不超过配套磁芯组合后的总高度，装入变压器外壳后不会和外壳内壁产生干涉，横向宽度与磁芯窗口的宽度匹配，支脚的长度设计刚好卡在磁芯的台阶位置，压装到位后支撑件的上表面与磁芯上表面齐平，不会影响后续变压器在PCB板上的贴装高度，避免因为器件超高导致整机组装时外壳无法扣合。

　　实际建模过程中，所有的棱角位置都做了0.2mm的圆角处理，一方面是避免注塑生产时出现应力集中导致的部件开裂，另一方面也防止尖锐棱角在装配过程中划伤操作人员、刮破绕组的绝缘漆包线；所有配合面的脱模斜度统一取1.5度，既满足注塑件的生产脱模要求，又不会因为斜度过大导致配合间隙超差。这类支撑件虽然属于变压器内部的小型结构配件，但尺寸精度的控制直接影响整个变压器的装配良率，建模时需要同步匹配对应型号磁芯、骨架、绝缘片的尺寸链，不能单独孤立设计结构，比如支脚的卡槽深度要和磁芯外壳的卡槽深度匹配，避免压装后支撑件凸起；挡边的厚度要控制在不挤占绕组绕制空间的前提下，保证足够的结构强度，厚度过薄会在浸漆烘烤过程中出现受热变形，厚度过厚则会导致绕组可用绕线空间缩小，无法满足设计的匝数要求。在实际选型应用中，这类支撑件通常采用阻燃PBT或者增强尼龙材质注塑成型，建模时预留的尺寸公差要考虑材质吸水后的形变率，比如尼龙材质吸水后会有小幅的尺寸膨胀，配合间隙的设计就要提前预留对应的膨胀量，避免高温高湿环境下工作时，支撑件膨胀挤压磁芯导致磁芯碎裂，影响变压器的电气性能。
