带法兰安装座直角通油连接接头

　　这类带安装基座的直角流体接头，在中小型液压站、集中润滑系统、小型气动控制回路里的应用占比不低，很多时候用来解决管路走向受限、无法走直管的空间排布问题，相比外接直角弯头加独立安装支架的组合方案，一体结构的接头能减少两个密封连接点，降低长期运行下的渗漏风险，同时省去了额外加工支架、现场配装的工序，在紧凑安装空间里的适配性更好。

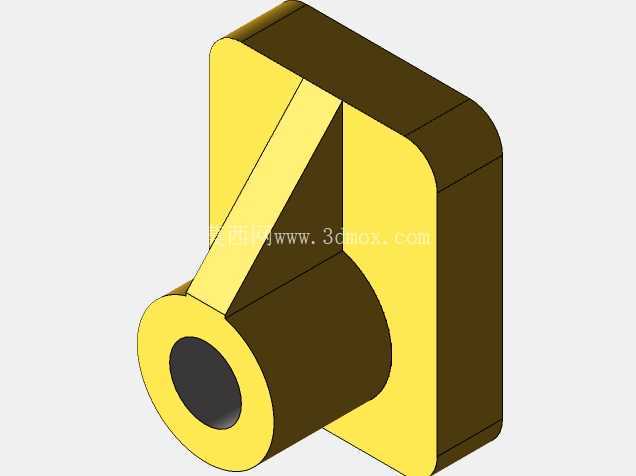

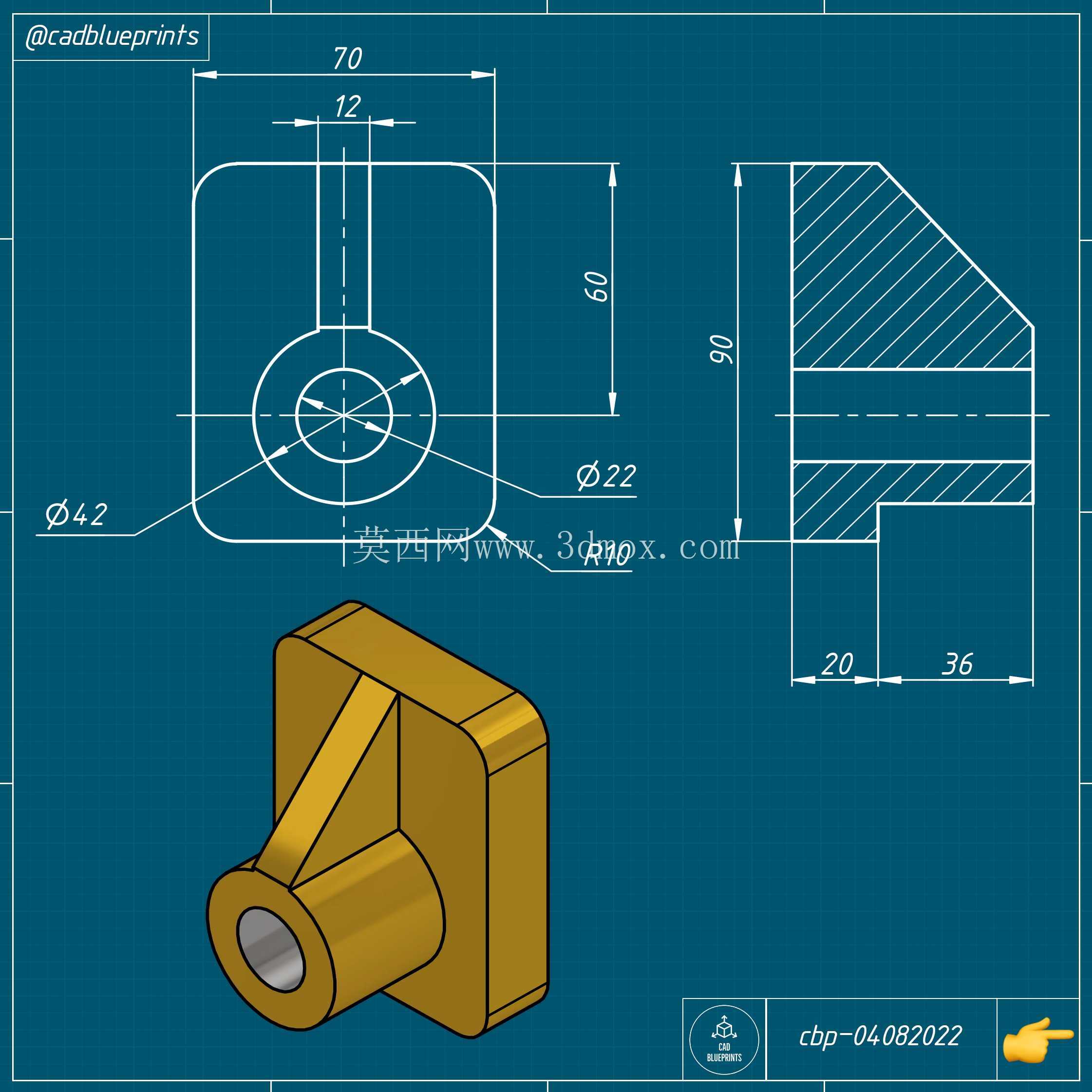

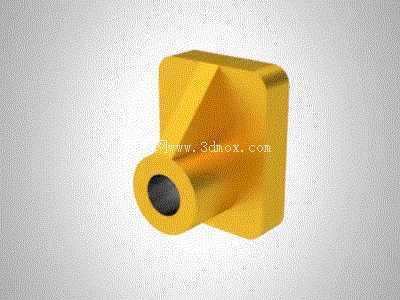

　　从结构功能上看，这个零件的方形安装基座是核心承载部分，基座背面为平整安装面，加工时需要保证平面度控制在0.05mm以内，避免安装后出现贴合缝隙导致的固定不稳，基座上预留的两个安装过孔，用来穿装固定螺栓，可直接固定在阀块、设备侧壁或者安装板上，安装时不需要额外做定位工装，只要对齐安装孔位锁紧螺栓即可，基座和管状连接部分做了大圆角过渡，避免直角连接处的应力集中，在承受管路振动、流体压力冲击的时候，不容易出现根部断裂的问题。管状部分的内孔为通径结构，内壁粗糙度要求达到Ra1.6，减少流体通过时的阻力，端部的外圆结构用来对接管路快插接头或者卡套接头，外圆的同轴度相对于安装基准面控制在0.03mm以内，保证管路对接后不会出现偏斜，避免密封件偏磨导致的渗漏。

　　设计这类零件的时候，首先要确认的是安装边界尺寸，方形基座的边长要匹配安装位置的预留空间，不能和周边的阀件、管路产生干涉，管状部分的伸出长度要根据外接管路的弯曲半径确定，保证管路接装后有足够的操作空间拧动锁紧螺母，同时不会和周边零件产生磕碰。壁厚设计上，要根据工作压力核算，常规1.6MPa工作压力下，管状部分的壁厚不小于3mm，基座部分的厚度不小于8mm，保证足够的结构强度，同时在基座和管体的过渡位置做斜向加强筋，也就是模型上看到的三角连接结构，这个加强筋不是随意添加的，筋的厚度从根部到端部逐渐减薄，既可以提升结构刚性，又能避免注塑或者压铸成型时出现缩孔缺陷。

　　实际选型使用的时候，要先核对通径尺寸和系统流量是否匹配，通径过小会导致流体压降过大，影响系统响应速度，通径过大则会占用不必要的安装空间。安装面的密封如果是靠O型圈密封的话，需要在基座的对应位置加工O型圈安装槽，槽的尺寸要匹配所选O型圈的线径和内径，保证压缩量在15%-25%之间，压缩量太小密封效果差，太大则会导致O型圈永久变形失效。如果是用于油路系统，零件的材质一般选用压铸铝合金或者增强尼龙，铝合金材质的耐压等级更高，适合压力较高的液压回路，增强尼龙材质的重量更轻、成本更低，适合低压润滑或者气动回路。

　　建模过程中，要优先以安装面为基准进行特征搭建，先绘制方形基座的草图，拉伸生成基座实体，再绘制管状部分的草图，拉伸生成管体，之后添加过渡加强筋，最后处理安装孔、端部倒角等细节特征，所有的锐边都要做C0.5的倒角，避免安装时划伤操作人员，也能去除加工毛刺。需要注意的是，管体内孔和安装面的垂直度要严格控制，否则安装后管路会出现偏斜，长期受侧向力容易导致接头断裂。在做装配验证的时候，要模拟实际安装状态，检查接头和周边零件的最小间隙不小于2mm，避免设备运行时因振动产生磕碰磨损，同时要核对螺栓安装的操作空间，保证锁紧工具能够顺利到达螺栓位置，不需要拆卸周边其他零件就能完成接头的装拆，方便后期维护更换。
