带凸台沉孔M12六角螺钉适配工程组件

　　在自动化产线的工装夹具、小型输送设备的侧装支架、低压电气柜的内部安装座这类场景里，经常会遇到需要兼顾轴类部件承托与平面锁附的连接需求，这款组件就是针对这类场景开发的一体式结构件。日常做结构设计时，很多工程师会把承托轴套和安装板拆成两个零件分别加工再拼接，不仅要额外配做定位销孔，装配时还容易出现同轴度偏差，长期受交变载荷的话拼接缝位置容易出现应力集中，用个一年半载就会出现连接松动的问题，这款一体式结构直接把两个功能集成在同一个坯件上，从根源上规避了拼接装配的误差问题。

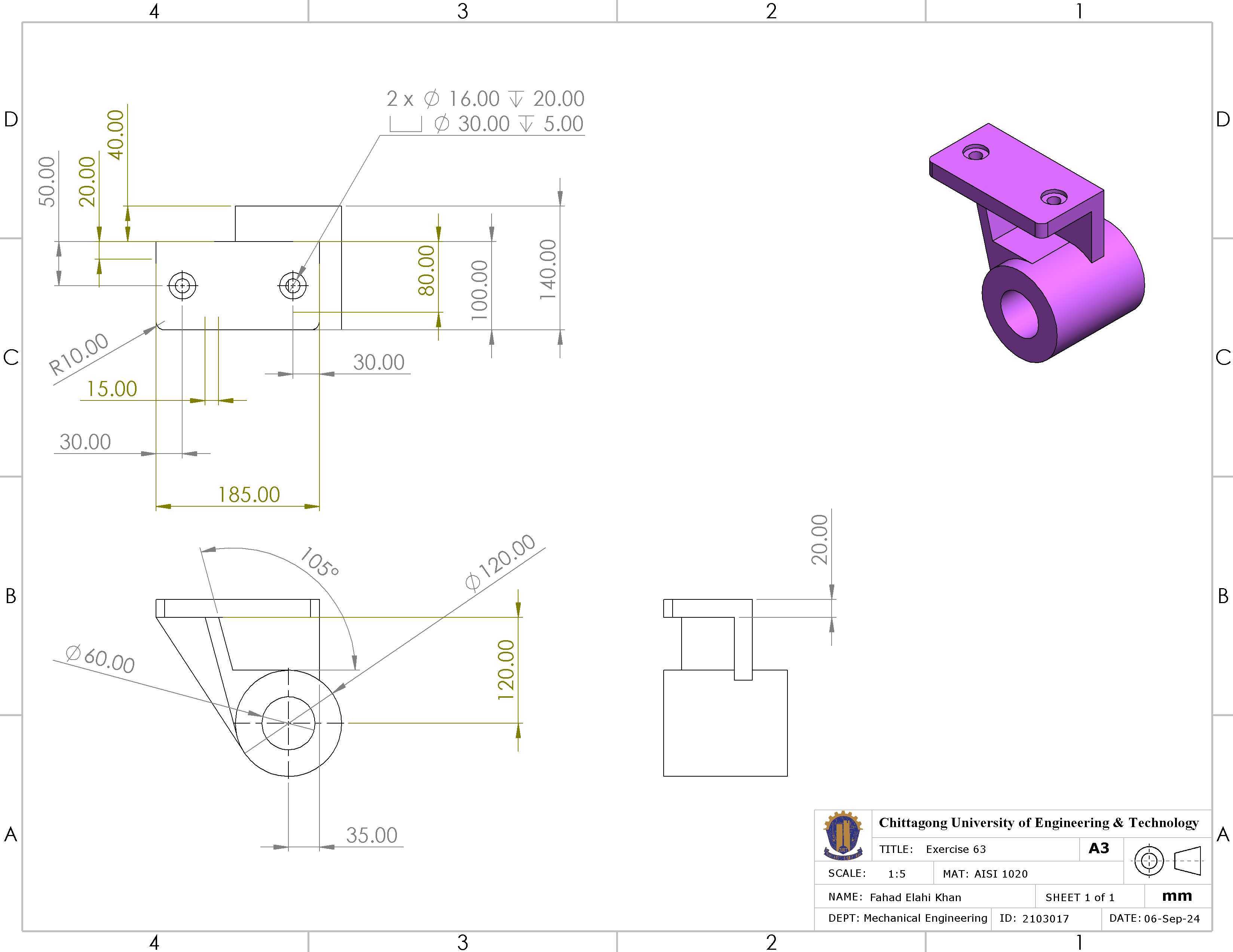

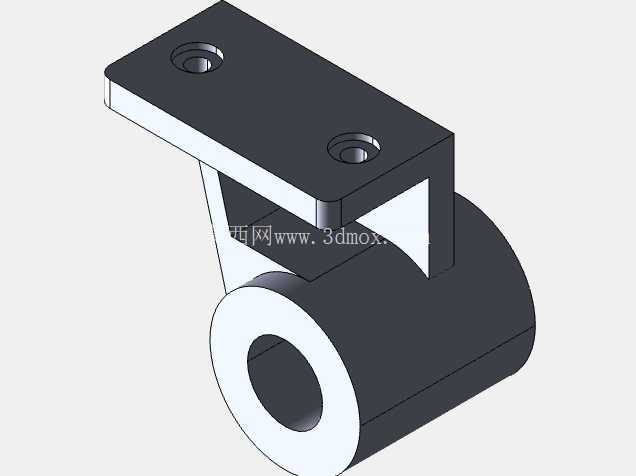

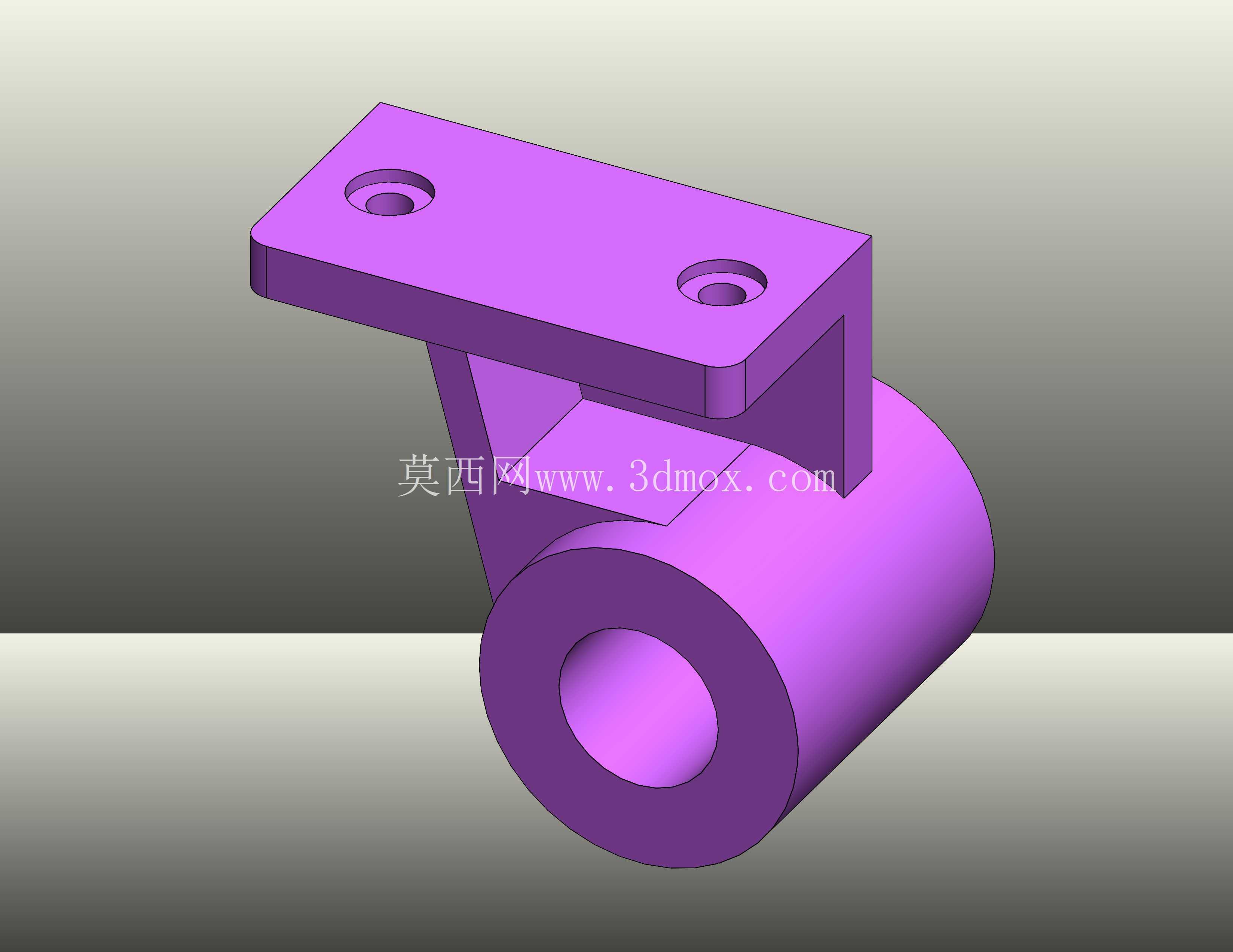

　　从结构功能来看，组件上部的平板区域做了两个标准M12沉孔，沉孔的深度刚好能把M12六角头螺钉的头部完全埋入平面以下，锁附完成后螺钉头不会突出安装面，不会和周边移动的部件产生刮擦，很多做设备外装防护的场景里，这种沉孔设计还能避免突出的螺钉头勾挂线缆、划伤操作人员的防护服。平板下方做了三角形的加强筋连接下部的筒状结构，筋板的厚度按照AISI1020钢的屈服强度核算，能承受垂直安装面方向1200N的静载荷，侧向抗扭强度也能满足常规小型转轴的支撑需求，不会出现筒部偏摆的问题。下部的筒状结构是整圆通孔设计，内孔的粗糙度按照Ra1.6的要求加工，能直接穿装直径匹配的光轴，作为铰接支点或者滑动支撑使用，筒部的轴向长度做了加宽处理，和轴的接触长度足够，能减少轴转动时的径向窜动，比那种短筒支撑的稳定性高很多。

　　设计的时候特意把凸台的圆角做了R3的过渡，没有做尖锐直角，一方面是冲压或者铣削加工的时候刀具不容易崩损，加工效率更高，另一方面直角位置在热处理或者受冲击载荷的时候容易出现应力裂纹，圆角过渡能把集中的应力分散开，提升零件的抗疲劳寿命。安装边界这块，上部平板的两个沉孔中心距按照标准安装孔位设计，适配市面上通用的100mm间距的型材安装槽，不需要额外打孔调整，筒部的外圆直径比平板宽度小12mm，安装的时候筒部不会和安装基面产生干涉，整个组件的总高度控制在较低的范围，不会占用过多的设备内部安装空间，在空间紧凑的小型设备内部也能顺利布置。

　　实际选型的时候要注意，这款组件适合用在常温无强腐蚀的工况里，AISI1020钢的焊接性能不错，如果现场需要做位置微调，也可以直接在平板侧边焊接辅助定位片，不会出现焊缝开裂的问题。如果是用在有防锈需求的场景，表面可以做发黑或者镀锌处理，不影响整体的安装尺寸精度。做三维建模的时候，沉孔的同轴度、筒部内孔与安装平板的平行度都要标注形位公差，加工的时候按照IT7级精度控制，就能保证装配的时候螺钉能顺利穿入，轴穿装后不会出现卡滞的问题。很多新手设计师做这类支撑件的时候，容易忽略沉孔下方的壁厚，把沉孔做的太深导致平板底部被打穿，这款结构里沉孔底部预留了足够的壁厚，锁附螺钉的时候不会把平板顶变形，反复拆装螺钉也不会出现滑牙的问题。
