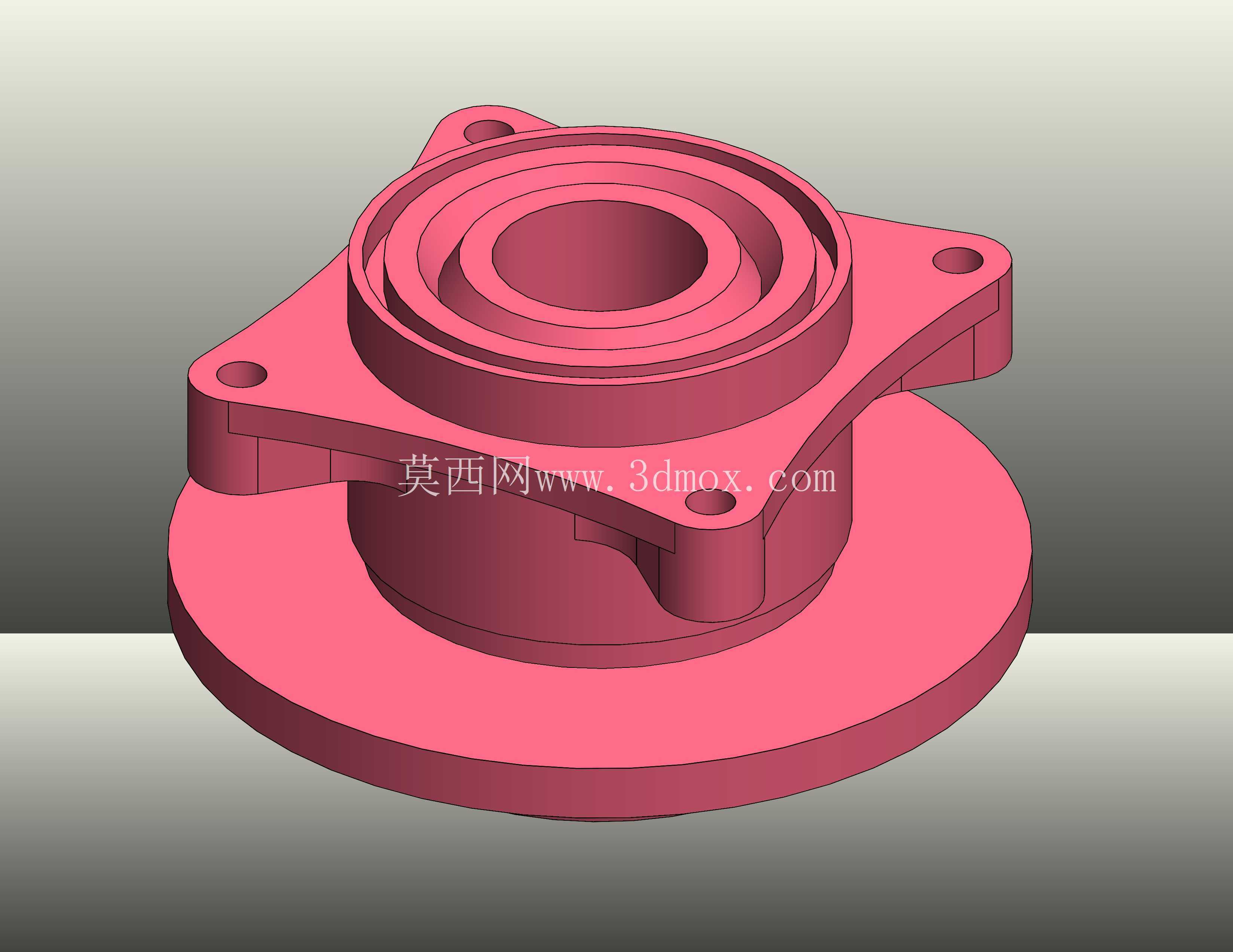

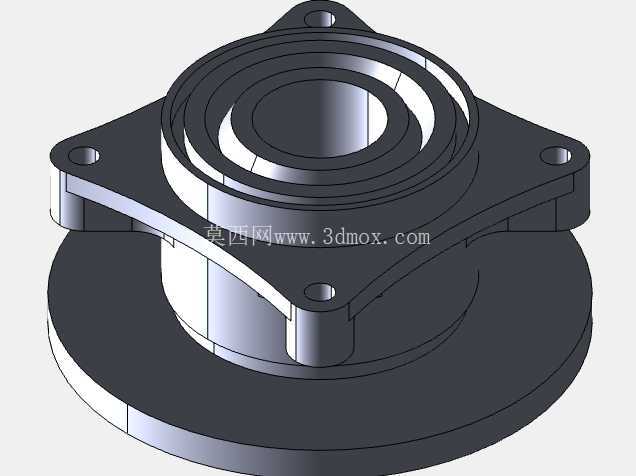

带凸台安装位的圆形法兰式机械连接座

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894838
  • 带凸台安装位的圆形法兰式机械连接座
  • 带凸台安装位的圆形法兰式机械连接座
  • 带凸台安装位的圆形法兰式机械连接座

  这类带三耳凸台安装结构的圆形连接座,在中小型动力传输、流体管路对接、旋转轴系支撑场景中应用十分广泛,日常在泵组端盖连接、减速机输出端定位、小型风机轴承座固定工位上都能见到同结构的零件,核心作用是实现两个不同直径部件的同轴对接,同时通过周边的安装耳片完成组件与基座的刚性固定,避免运转过程中出现同轴度偏移、连接松脱的问题。从结构设计逻辑来看,零件主体采用阶梯式同轴回转结构,底部是大直径圆形承载底盘,接触面积更大,能有效分散固定时的压紧应力,避免基座接触面出现局部压溃;向上逐层收窄的多层环形凸台,分别承担不同的配合功能,最内层的中空腔体是核心配合位,用来嵌套轴承、密封件或者对接轴端,每层环形台阶的高度差都经过匹配设计,既可以给配合件提供轴向定位的止口,又能预留出密封件的安装槽位,减少额外的密封结构设计工作量。

  周边均匀分布的三个带安装孔的凸耳,采用了外伸式布局,安装孔的中心距大于主体最大外径,这样的设计能让锁紧螺栓的操作空间更充足,装配时不需要额外避让主体结构,普通套筒扳手就能直接完成锁紧操作,同时三个安装点的布局相比四点安装,对安装面的平面度公差要求更低,即使基座接触面存在小幅的平面度误差,也能通过三点定位实现稳定贴合,不会出现四点安装常见的翘边、锁紧应力不均的问题。零件所有的棱边都做了等半径圆角过渡,一方面是消除加工过程中的应力集中点,避免零件在承受交变载荷时出现棱边开裂的问题,另一方面圆角结构也能优化模流或者切削加工的走刀路径,减少加工过程中的刀具崩损风险,同时装配时不会因为尖锐棱边划伤操作人员或者密封胶圈。

  圆形端面的环形图案结构并非装饰作用,每一圈环形凸起都对应着配合件的定位止口,不同直径的环槽可以适配不同规格的对接件,提升零件的通用适配性,不需要针对不同直径的对接端单独重新设计连接座,只需要匹配对应环槽的配合公差就能完成适配。从安装边界来看,底部大圆盘的直径决定了零件的最小安装平面尺寸,三个安装凸耳的外轮廓构成了零件的最大外接圆,选型时需要确认基座上的安装空间能覆盖这个外接圆尺寸,同时安装孔的孔径匹配常用的内六角圆柱头螺栓规格,不需要特制紧固件就能完成装配;轴向尺寸上,多层凸台的总高度决定了配合件的轴向嵌套深度,设计时已经预留了足够的配合长度,能保证配合件的同轴度公差控制在机械传动要求的范围内,避免出现轴系偏摆带来的运转振动、密封件偏磨问题。

  这类零件的结构设计综合考虑了加工工艺性、装配便利性和实际承载需求,没有冗余的结构特征,每一处几何形状都对应明确的功能需求,是机械连接结构中非常典型的同轴对接类零件,建模过程中通过旋转特征完成主体回转结构的构建,再通过凸台拉伸生成周边的安装耳,最后通过圆角特征处理所有棱边,圆形端面的环槽结构通过旋转切除或者圆周阵列的方式生成,整个建模逻辑完全匹配零件的加工工艺顺序,后续生成工程图时也能直接对应车削、铣削、钻孔的加工工序,不需要额外调整特征顺序就能满足工艺出图的要求。在实际选型应用时,需要重点核对内层配合腔的直径尺寸、安装孔的中心距、底部圆盘的端面平面度要求,这三个参数直接决定了零件能不能适配对应的工位,其中内层配合腔的公差一般选用过渡配合,既能保证装配时的同轴度,又不会出现装配过紧导致的拆卸困难问题;安装凸耳上的通孔直径比配套螺栓大0.5到1毫米,用来补偿安装时的位置度误差,降低装配难度;底部圆盘的端面粗糙度要求控制在Ra3.2以内,保证和基座贴合时没有间隙,避免锁紧后出现零件倾斜的问题。
