带双孔铰接座的机械连接支撑结构

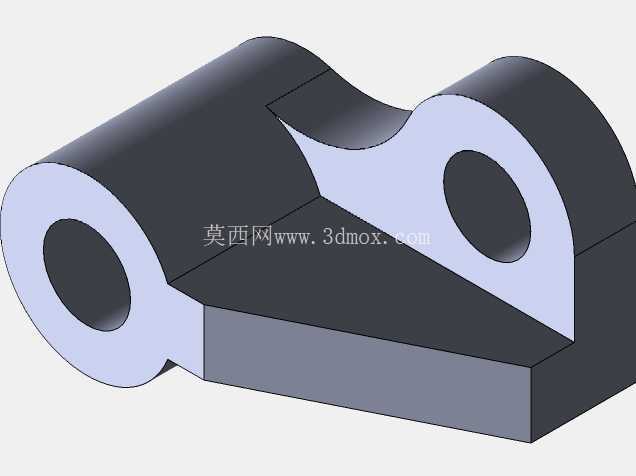

　　这类带双孔位的异形支撑铰接结构，在轻工自动化输送线、小型工装夹具的定位模组里应用十分普遍，日常做设备改造、非标机构迭代时经常会碰到类似的安装需求。从结构功能来看，左侧的通孔是整根销轴的贯穿安装位，用来和固定侧的支架做回转配合，孔内壁的加工粗糙度需要控制在Ra1.6以内，才能保证销轴转动时没有卡滞，长期往复摆动也不会出现异常磨损；右侧带凸台的通孔是活动侧的连接位，凸台的厚度刚好匹配对应连杆的安装槽宽度，装配时不需要额外加装垫片调整间隙，能直接卡入连杆端部的叉口位置，减少装配时的选配工序。底部的平整安装面是整个零件的承载基准，设计时特意做了加厚处理，因为整个铰接结构承受的径向载荷最终都会传递到这个底面，要是壁厚不够，长期受交变载荷作用很容易出现底面变形，导致两个孔的同轴度超差，最终出现机构卡涩甚至销轴断裂的问题。

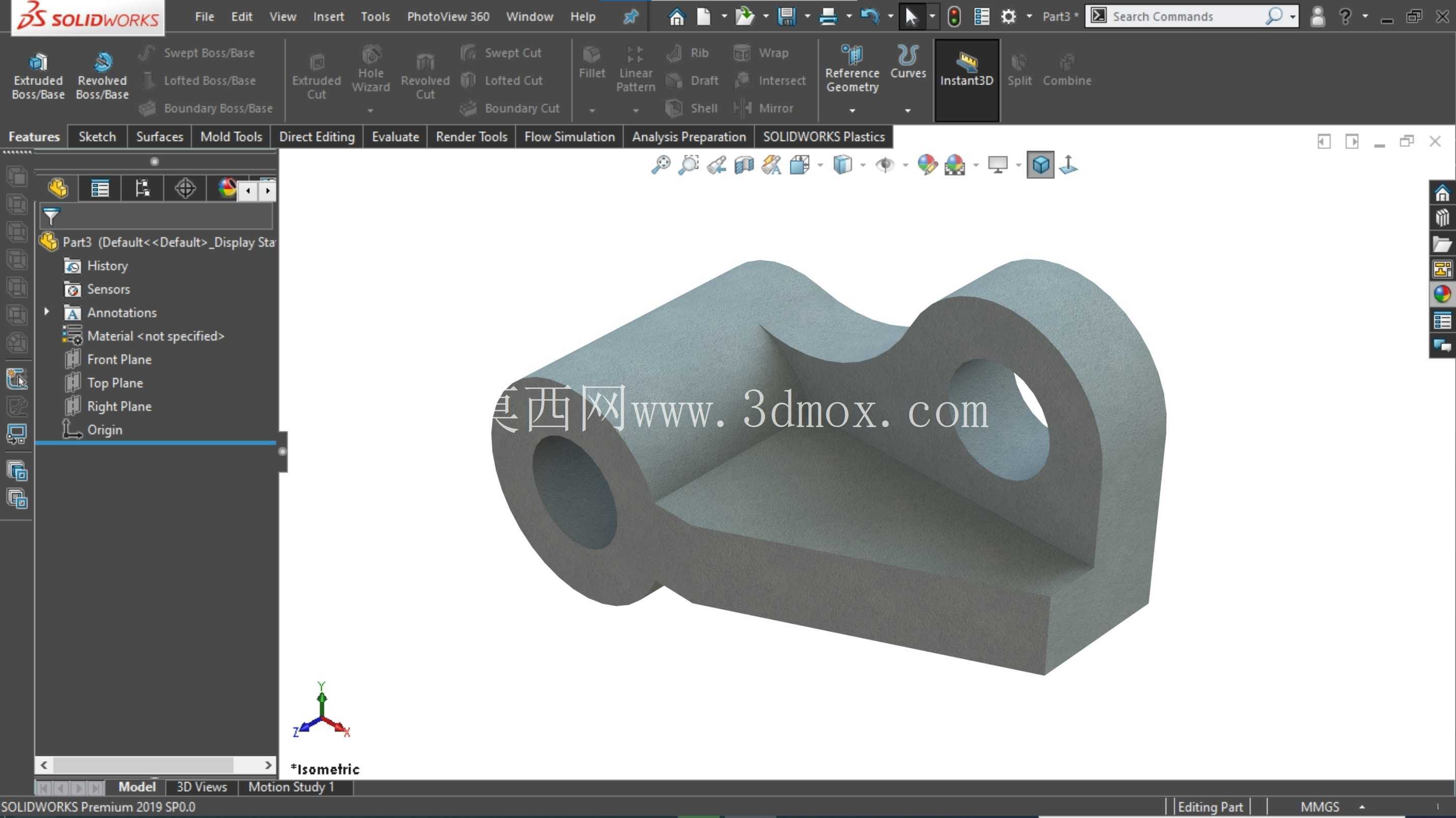

　　做这个结构的三维建模时，首先要确定两个安装孔的中心距，这个尺寸是整个机构运动行程的核心参数，一旦中心距出现偏差，整个连杆机构的运动轨迹就会完全偏离设计值，要么出现行程不足，要么会出现运动过位撞坏周边元器件的问题。建模时先从底部的基座特征开始拉伸，确定整体的安装边界，基座的宽度要比两侧铰接耳的外沿窄2毫米左右，给安装时的螺栓固定留出扳手操作空间，不然实际装配时扳手没法伸到螺栓位置，会大大增加装配难度。之后再分别做出两侧的铰接耳特征，左侧的圆筒状铰接耳长度要比右侧的凸台铰接耳长3毫米，因为左侧是和固定支架连接，需要更长的配合面来保证回转稳定性，右侧只需要和单根连杆连接，不需要过长的配合段，过长反而会增加不必要的零件重量。两个铰接耳和基座连接的位置都做了圆弧过渡，这个过渡圆角不是随意添加的，是根据零件的材料厚度和承载大小计算的，要是直角过渡，应力集中系数会达到3以上，受冲击载荷时很容易在拐角位置出现裂纹，加上R5左右的过渡圆角后，应力集中系数能降到1.2以下，大幅提升零件的抗疲劳强度。

　　实际选型应用时，要先核对安装边界：左侧铰接孔的轴线到底面的垂直高度，要和固定支架上的安装孔高度完全匹配，不然装配时销轴会别劲，转动阻力大幅增加；右侧铰接孔的轴线和左侧孔的平行度要控制在0.02毫米以内，不然连杆摆动时会出现侧向力，加速孔和销轴的磨损。如果是用在有粉尘的生产车间环境，两个铰接孔的位置都要预留油杯安装位，方便定期加注润滑脂，避免粉尘进入配合面造成磨粒磨损；如果是用在食品级生产场景，这个零件要做镜面抛光处理，所有的拐角圆角都要加大到R3以上，避免残留物料残渣滋生细菌。建模过程中还要注意拔模角度的设置，如果是采用注塑工艺加工，所有沿脱模方向的面都要加1度的拔模斜度，不然脱模时会刮伤零件表面；如果是采用铝合金铣削加工，就不需要设置拔模角，但要在两个孔的端面处做0.5毫米的倒角，既可以去除加工毛刺，也能方便销轴装配时的导入。另外两个铰接耳的外侧端面要和孔轴线保持垂直，垂直度公差控制在0.01毫米以内，不然装配时锁紧螺栓后会给销轴施加侧向弯矩，时间长了销轴会出现弯曲变形。很多新手做这类结构建模时，容易忽略过渡圆角和安装空间的匹配，要么圆角太小导致应力集中，要么基座太宽挡住螺栓安装位，实际生产装配时才发现问题，再返回来改模型就会耽误整个项目的进度，做这类支撑铰接件的设计，每一个尺寸的设置都要对应实际的装配和受力需求，不能只看外观造型是否规整。
