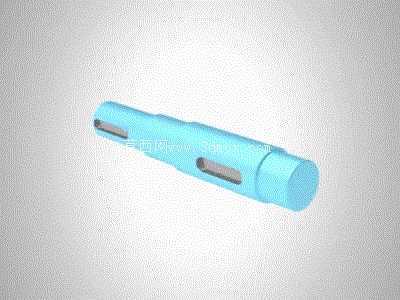

这类带双键槽的阶梯轴零件,是机械传动系统里极为常见的核心传力构件,日常在中小型减速箱、轻工输送设备、小型机床进给机构、农用传动装置里都能见到它的身影,核心作用是支撑回转类零部件(比如齿轮、带轮、联轴器),同时传递旋转扭矩,把动力从输入端平稳传导到输出端,是回转运动链路里必不可少的基础零件。
从实际使用场景来看,这类轴的受力状态并不复杂,多承受弯扭复合载荷,因此设计时首先要确定各轴段的直径梯度:轴径变化的台阶位置,本质是给轴上零件做轴向定位,比如最右端的大直径轴段,通常是用来抵靠轴承内圈或者齿轮端面,避免零件在运转过程中发生轴向窜动;中间段的长圆柱面是主要的配合面,一般和传动件的内孔采用过渡配合,保证同轴度的同时,也方便装配时的推入定位;左端稍细的轴段,多是用来安装联轴器或者带轮,对接动力输入源。

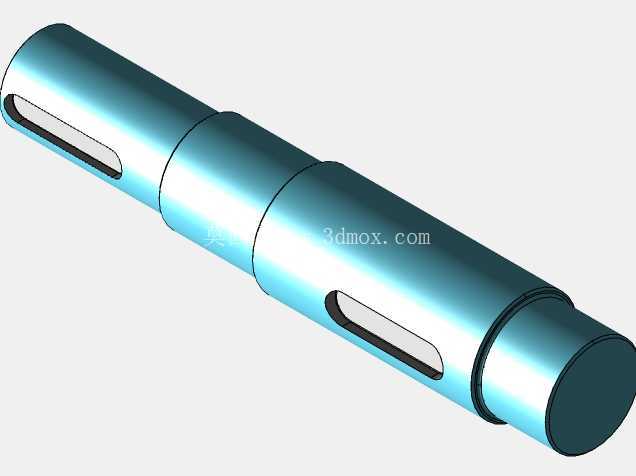

轴身上开设的两个长条形键槽,是扭矩传递的关键结构:键槽的宽度要和所选平键的尺寸严格匹配,深度要符合轴用键槽的标准公差,装配时平键一半嵌入轴槽,一半嵌入轮毂槽,靠侧面的挤压来传递扭矩,不会出现打滑的问题。两个键槽的开设位置在同一母线上,这个细节是加工工艺性的考量——铣削键槽时,工件一次装夹找正后就能完成两个槽的加工,不需要二次调转角度找正,既减少了装夹辅助时间,也能更好保证两个键槽的位置度公差,避免装配时键和轮毂槽对不上的问题。
设计这类轴的时候,首先要核算轴的最小直径,根据传递的功率、转速算出扭矩,再结合材料的许用扭转切应力初步估算轴径,之后再根据轴上零件的装配顺序、定位需求来确定各段的长度和直径差。台阶处的过渡圆角不能忽略,如果圆角太小,会在轴径突变的位置产生严重的应力集中,设备长期交变载荷运转时很容易在圆角位置萌生疲劳裂纹,最终导致断轴事故;但圆角也不能太大,否则会导致轴上零件装不到位,抵靠端面无法贴实,出现定位失效的问题,所以圆角半径要比相配零件的倒角尺寸小,同时在满足装配要求的前提下尽可能取大值,降低应力集中系数。
从安装边界来看,这类轴的轴向固定通常靠轴肩和轴端挡圈配合:中间的大轴肩做一侧定位,另一端在轴端加工螺纹孔,用轴端挡圈压紧轮毂端面,就能实现轴上零件的双向轴向固定;轴承安装位置的轴段长度要比轴承内圈宽度稍短,保证轴承端盖能压紧轴承内圈,避免轴承外圈转动出现跑圈问题。轴的表面粗糙度也要根据配合需求区分:配合面的粗糙度要达到Ra1.6或者Ra3.2,保证配合的稳定性,非配合面可以取Ra6.3或者Ra12.5,减少不必要的加工成本。

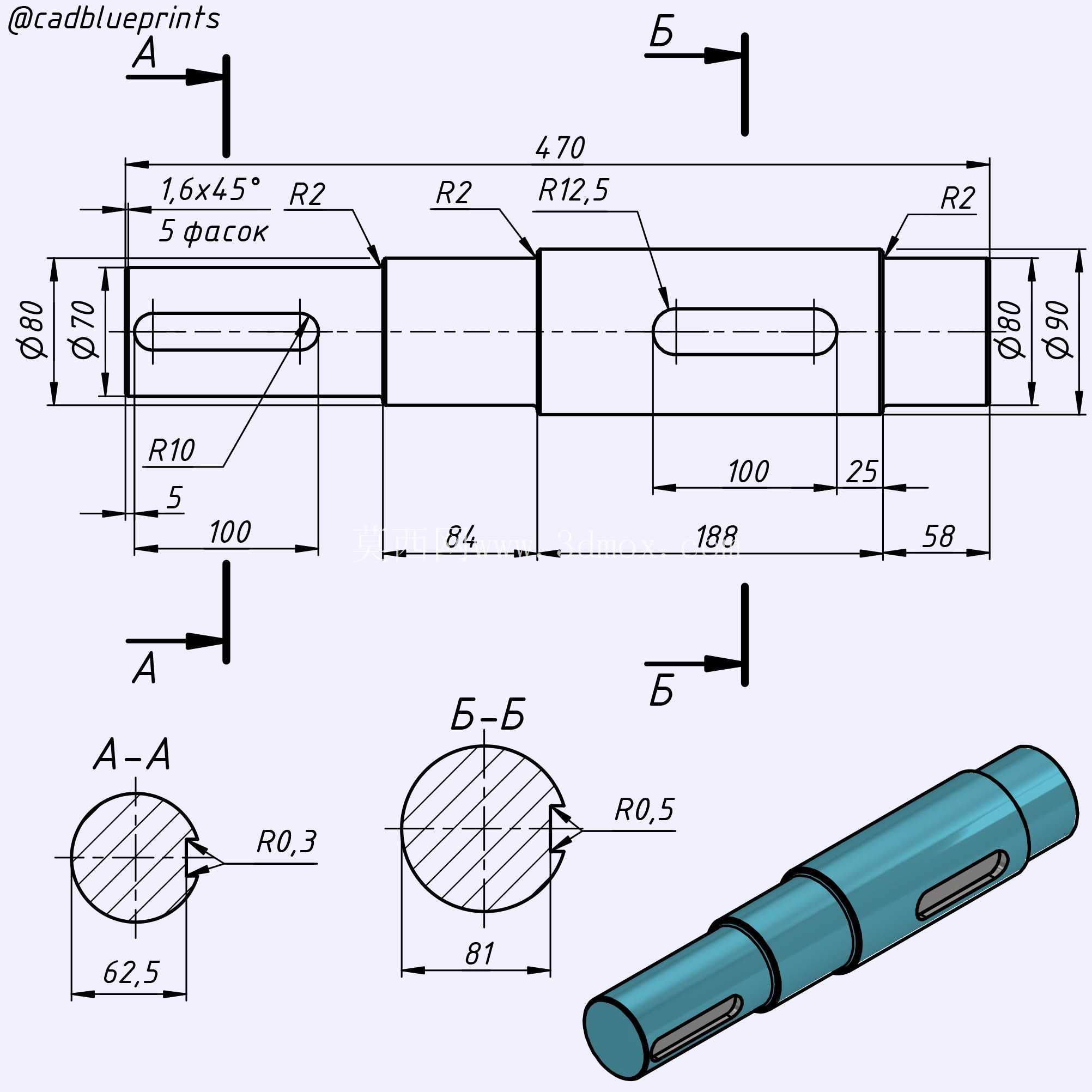

建模练习的时候,这类零件是典型的回转体建模范例,先绘制轴的半截面轮廓,通过旋转命令生成轴的基体,之后再通过拉伸切除命令生成键槽,需要注意键槽的端部是半圆结构,和实际铣削加工的走刀轨迹一致,不能做成直角端,否则和实际加工工艺不符,后续出工程图的时候也无法匹配加工要求。另外轴两端的倒角也不能遗漏,倒角一方面是去除加工毛刺,避免装配时划伤操作人员,另一方面也能起到导向作用,方便轴顺利穿入轮毂和轴承的内孔,提升装配效率。
在实际设备维护中,这类轴的常见失效形式除了之前提到的疲劳断裂,还有键槽的压溃、轴颈位置的磨损,所以设计时除了结构尺寸的核算,材料选择和热处理也很关键,一般中低载荷场景下选用45号钢做调质处理就能满足使用要求,能兼顾强度和韧性,加工成本也比较可控;如果是载荷较大、冲击较强的场景,可以选用40Cr等合金结构钢,做调质加表面淬火处理,提升轴颈和键槽位置的表面硬度,增强耐磨性和抗疲劳性能。
