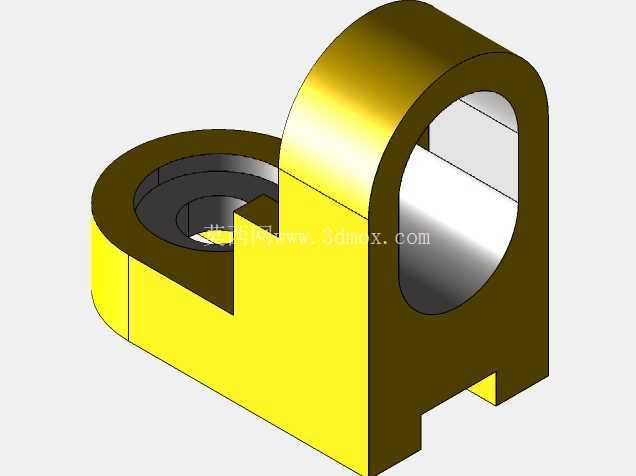

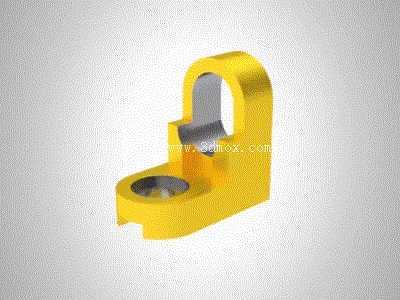

这类带铰接安装位的异形支撑构件,在轻工自动化输送线、小型工装夹具定位单元里的应用占比不低,很多时候是作为末端执行件和主安装基板之间的过渡连接载体,既承担竖向载荷的传递,也需要预留铰接转动的自由度,避免硬连接带来的应力集中断裂问题。从结构上看,构件下部的带沉孔圆形安装位,是用来穿装内六角圆柱头螺钉的,沉孔深度刚好可以把M6或者M8规格的螺钉头完全埋入构件平面以下,不会出现螺钉头突出干涉相邻装配零件的问题,安装位的底面做了0.2mm的平面度公差要求,和安装基板贴合的时候不需要额外加调整垫片就能保证接触面积超过85%,减少长期受载后的连接松动概率。
上部的U型铰接槽是整个构件的核心功能位,槽的两个侧壁做了等厚设计,壁厚比下部安装基座薄1.5mm左右,槽内的半圆弧面是和铰接销轴配合的工作面,圆弧面的粗糙度要求达到Ra1.6,装配的时候不需要额外加装轴套就能直接和销轴形成转动副,适合低速、小转角的摆动工况,比如小型料仓的挡料板翻转支撑、检测工位的摆臂铰接座这类场景,转动角度一般不超过45度,径向载荷不超过200N的工况下完全可以满足使用寿命要求。

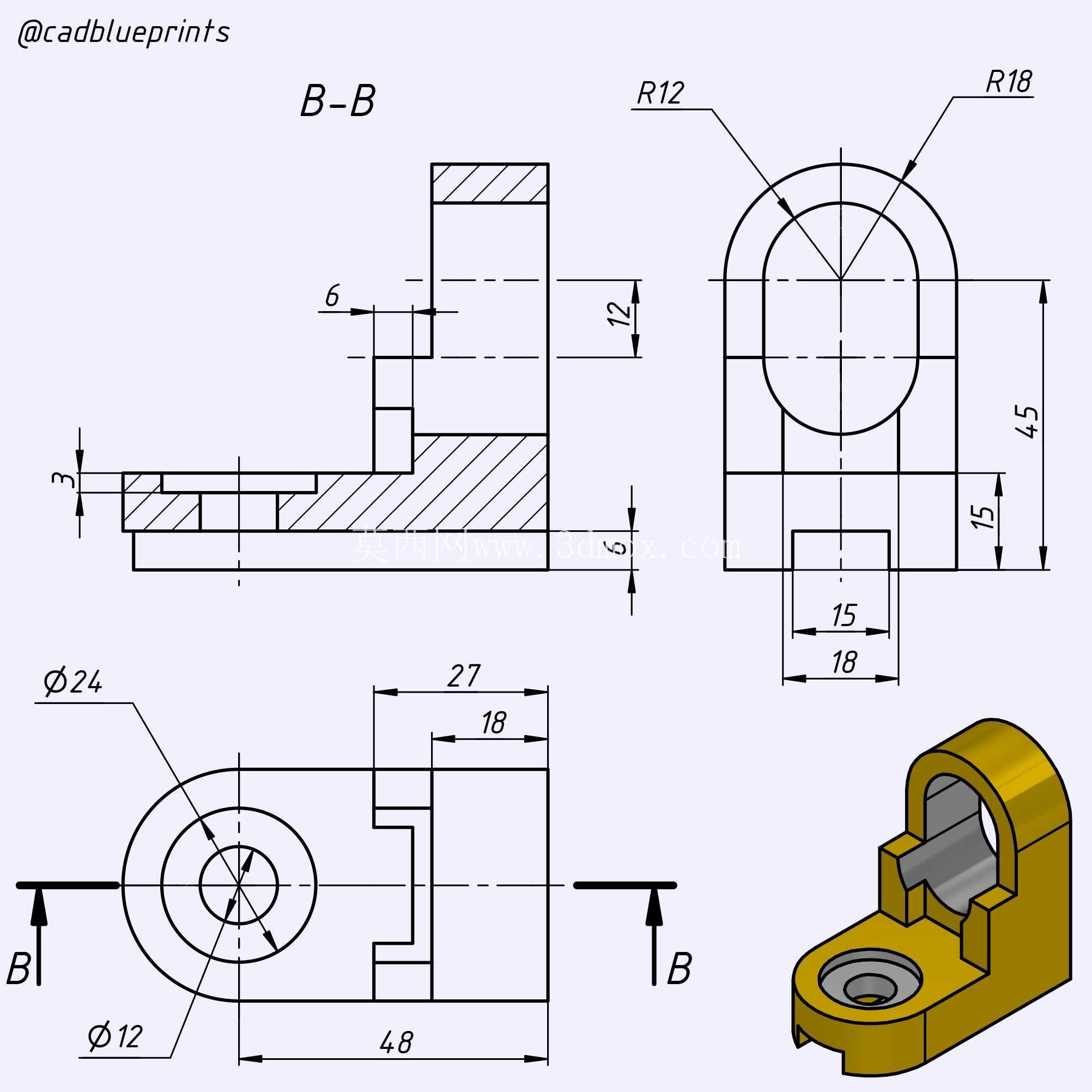

设计的时候特意把下部基座和上部铰接座做了偏心布局,铰接槽的中心轴线和下部安装孔的中心轴线偏移了12mm的距离,这个偏移量是为了避让安装基板上的走线槽或者相邻的紧固件,很多现场装配的时候会遇到基板上布局紧凑,同轴安装的支撑座会和旁边的走线、气管接头干涉,偏心结构刚好能把铰接位错开干涉区域,不需要额外加高支撑座或者修改基板的孔位布局,能减少现场改造成本。构件的整体外形没有做多余的减重孔,因为本身属于小型支撑件,整体重量不到120g,就算用普通45号钢加工也不会有过重的问题,要是用在有防腐要求的工位,换成6061铝合金加工也能满足强度要求,铰接槽的开口宽度是10mm,刚好适配厚度8mm的摆臂零件插入,装配的时候摆臂和槽侧壁之间预留0.2mm的间隙,既不会出现转动卡滞,也不会有过大的旷量导致摆臂晃动。安装边界上,构件下部基座的轮廓尺寸是长32mm、宽24mm,在安装基板上预留35mm*27mm的平面安装空间就足够,不会占用过多的安装位,基座底部的两个小凸台是定位止口,和基板上的定位小槽配合的时候,能快速找准安装位置,不需要反复调整对齐螺钉孔,能提升装配效率。构件的所有棱边都做了C0.5的倒角处理,没有尖锐的飞边毛刺,装配的时候不会划伤操作人员的手套,也不会在转动过程中割伤相邻的气管或者线缆。
从受力角度分析,竖向载荷作用在铰接槽位置的时候,力会沿着U型侧壁传递到下部的安装基座,再通过两个安装螺钉分散到基板上,偏心位置的加强筋做了圆弧过渡,不会出现应力集中导致的根部断裂,就算受到瞬时的冲击载荷,只要不超过材料的屈服强度,就不会出现塑性变形。这类构件在很多小型非标设备里属于不起眼但用量不小的零件,往往是根据具体工位的安装空间、摆臂转动范围定制化设计,没有统一的标准件规格,建模的时候需要重点关注铰接孔和安装孔的相对位置精度,还有配合面的公差要求,不然加工出来的零件会出现装配不上或者转动卡滞的问题。
