带V型定位槽的块状支撑基座结构

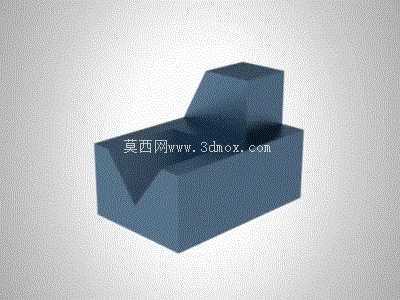

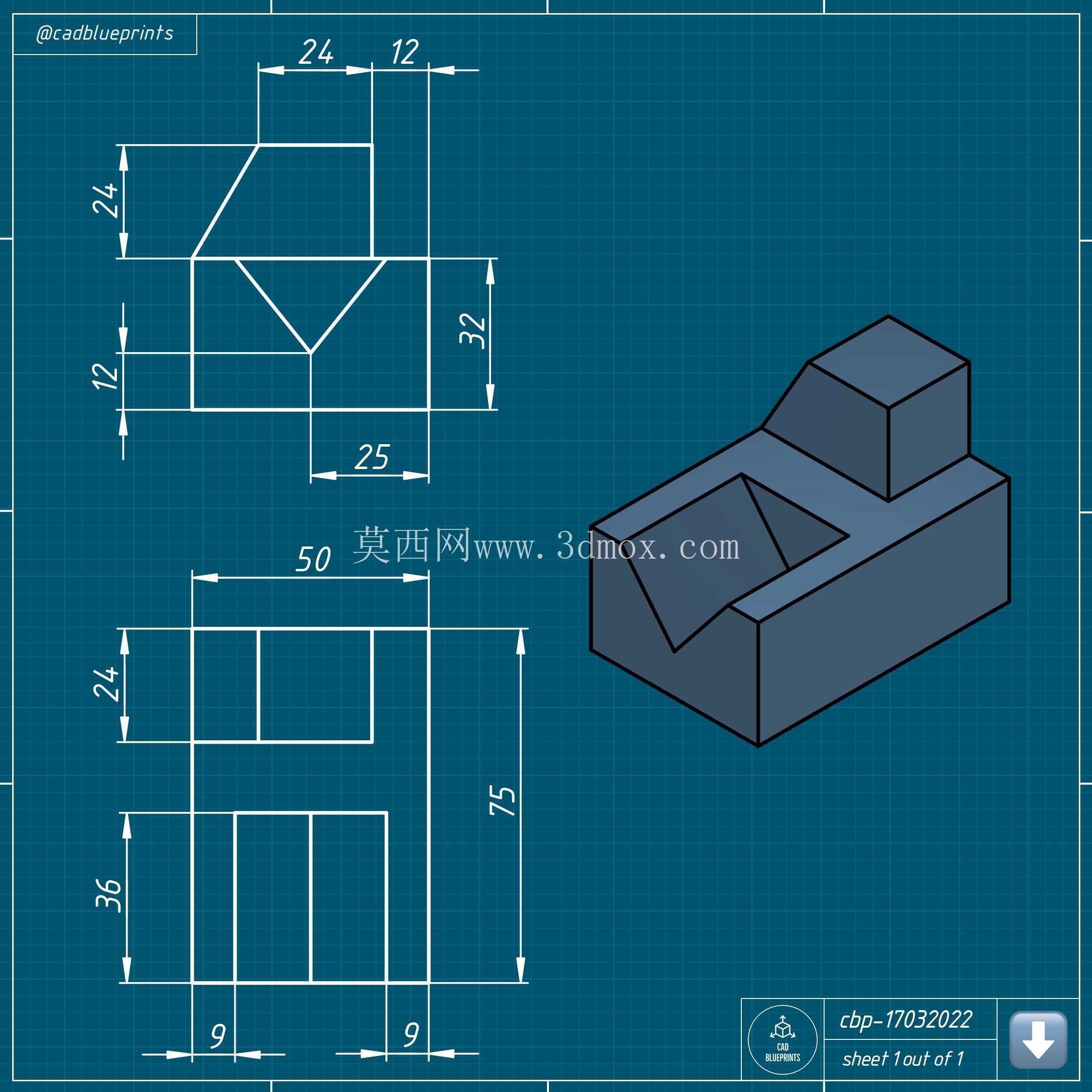

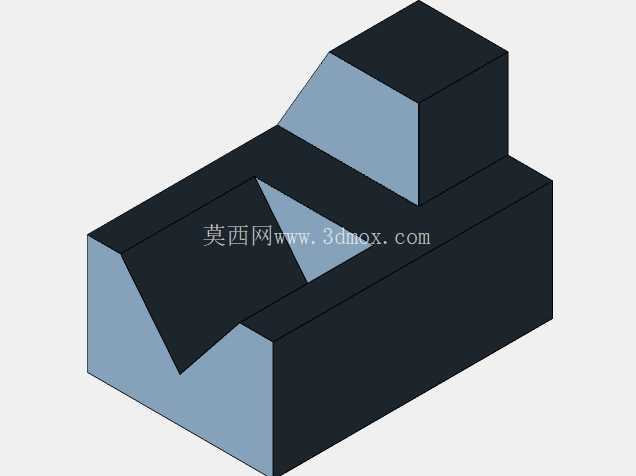

　　这类带V型定位槽的块状支撑基座，在中小尺寸轴类零件的加工、检测工位上应用十分普遍，常见于普通车床的辅助定位工装、三坐标测量机的工件装夹工位、小型装配线的轴类零件上料定位环节，主要承担工件的径向定位与垂直方向支撑作用，避免轴类零件在加工、检测过程中出现轴向窜动或径向偏移。从结构设计逻辑来看，基座主体采用一体式方块构型，底部为完整平面，可直接贴合机床工作台、检测平台的T型槽基准面，无需额外加工过渡安装面，降低了工装本身的加工成本；上部凸起的挡块结构与V型槽呈垂直布局，挡块的垂直立面可作为轴类零件的轴向定位基准，当轴件端面抵靠该立面时，即可快速确定轴件的轴向安装位置，无需反复调整百分表找正。

　　V型槽的夹角采用行业通用的90度设计，槽口边缘做了0.2mm的倒角处理，既可以避免轴件吊装放置时磕碰槽口产生毛刺，也能引导轴件顺利滑入槽底定位位置；槽底与基座底面的平行度公差控制在0.02mm以内，保证轴件装夹后轴线与工作台基准面的平行度满足精加工、高精度检测的要求。基座上部的凸起挡块与主体采用一体化铣削成型，没有拼接焊缝或螺栓连接结构，整体刚性更强，在承受轴件装夹的压紧力、加工过程中的切削力时，不会出现拼接缝隙带来的位移偏差，适合承受中等载荷的加工工况。

　　从安装边界来看，基座整体的长宽尺寸适配常规100mm槽距的机床工作台T型槽，安装时可直接通过T型螺栓穿过基座两侧的工艺沉孔完成固定，不需要额外制作转接板；基座的整体高度控制在常规机床刀具的最小加工行程范围内，装夹直径20-60mm的轴类零件时，刀具无需抬升过高行程即可完成外圆车削、键槽铣削等加工工序，减少了机床的空行程损耗。在实际使用场景中，这类基座常成对配合使用，两个相同的V型块沿轴件轴向间隔布置，共同支撑长轴类零件，此时两个基座的V型槽同轴度需要通过打表找正确认，避免轴件装夹后出现弯曲变形；如果是短轴类零件的检测工位，单个基座即可完成定位，配合上方的快速压钳即可固定工件，操作效率比通用三爪卡盘更高，且不会夹伤轴件的已加工表面。

　　设计这类基座时，需要重点关注V型槽的工作面粗糙度，一般要求Ra1.6以下，减少与轴件表面的接触摩擦，避免多次装夹后磨损槽面导致定位精度下降；基座的材质通常选用45号钢调质处理，硬度达到HB220-250，既有足够的刚性承受载荷，也具备一定的韧性，避免受冲击时出现崩角问题。部分应用在精密检测工位的同类型基座，会在V型槽表面镶嵌硬质合金片，进一步提升耐磨性能，延长工装的使用寿命，减少日常校准维护的频次。基座的非工作面都做了发黑处理，避免车间潮湿环境下生锈影响基准面的精度，同时也能清晰区分工作面与非工作面，防止操作人员误将非工作面作为定位基准使用。
