带安装底座的卧式圆筒支撑结构件

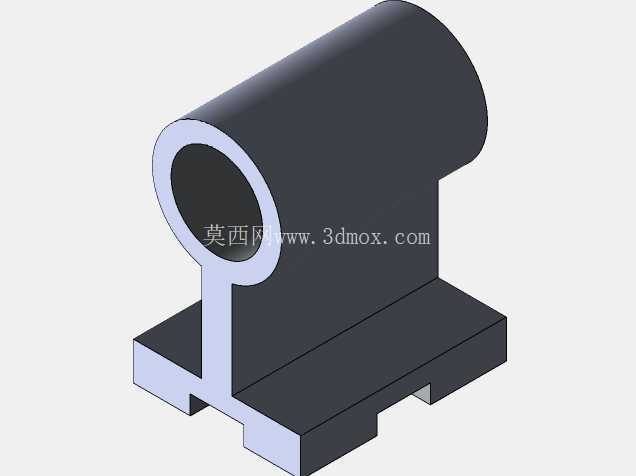

　　该结构件属于卧式安装的支撑类零部件，主体采用上部空心圆筒加下部立式支撑板、底部开槽安装底座的组合结构，整体为一体化铸造成型后经机加工处理的典型机械支撑件构型。上部空心圆筒的内孔为核心工作面，设计为高精度光滑圆柱面，主要用于穿装回转轴类零件，可作为小型传动机构的轴承座支撑载体，也可用于穿装输送管路作为管线固定支撑座，在轻工输送设备、小型传动装置、实验台架搭建场景中都能见到同类结构的应用。圆筒外壁设计为等厚圆柱结构，壁厚取值兼顾结构刚性与整体重量控制，避免不必要的材料冗余，圆筒与下部立板的衔接位置做了圆弧过渡处理，可有效降低应力集中系数，避免设备长期运行过程中衔接位置出现疲劳开裂问题。

　　下部立式支撑板采用等厚矩形板结构，宽度与上部圆筒的轴向长度保持一致，保证支撑受力的均匀性，避免圆筒单侧受力出现偏载变形。底部安装底座采用对称双凸脚结构，两个凸脚之间预留的开槽可适配设备安装面的定位凸台，实现安装时的快速对位，凸脚上预留的安装孔位可通过螺栓将整个结构件锁紧固定在设备基座或者安装平台上，安装时需保证底座底面与安装面完全贴合，避免出现悬空导致支撑受力不均。

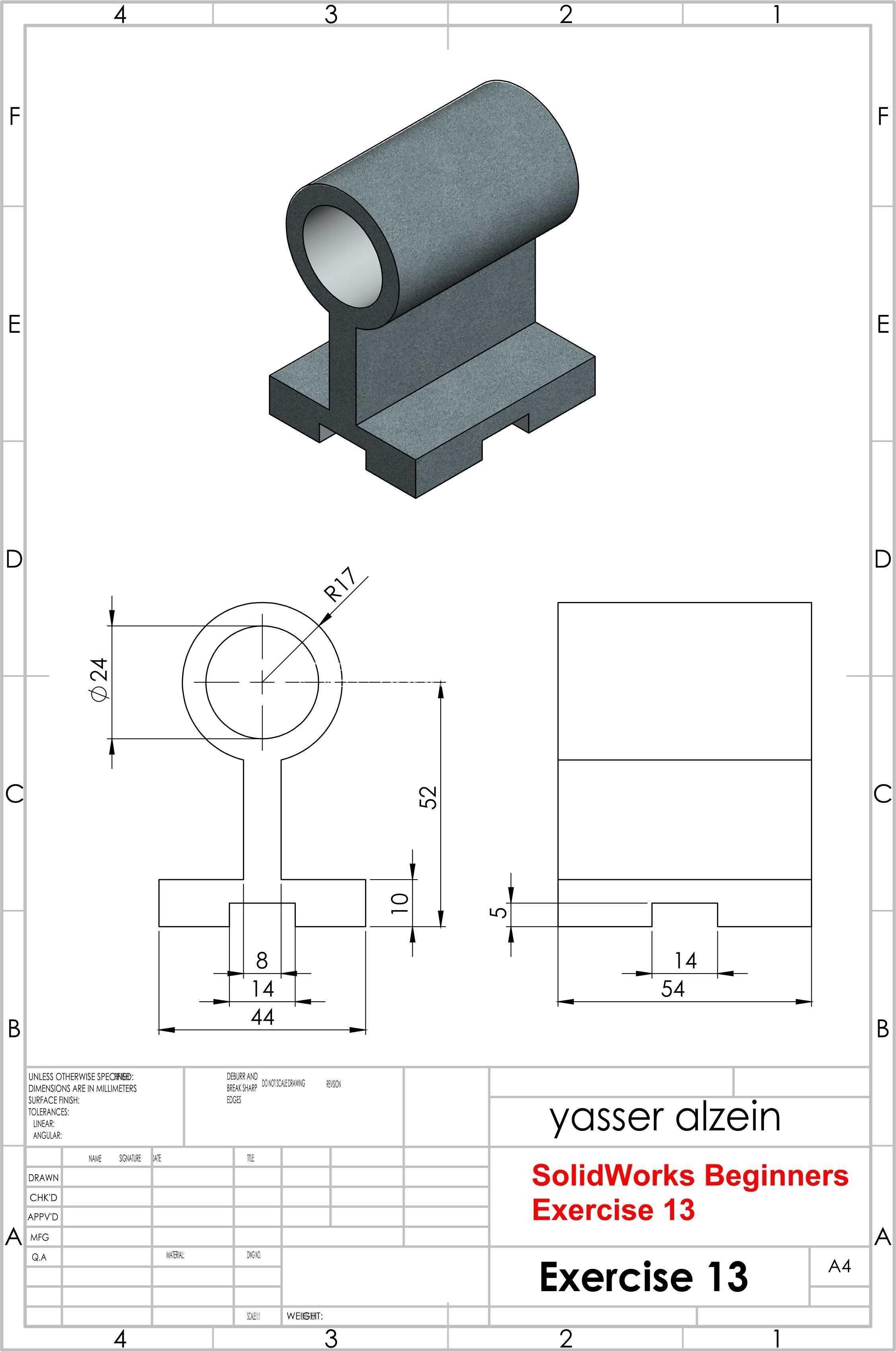

　　从设计逻辑来看，这类支撑结构的建模过程需要重点关注几个核心尺寸的匹配：首先是上部圆筒的内孔直径，需要与所适配的轴类零件外径或者管路外径保持合理的配合公差，若作为轴承座使用则需要匹配对应型号轴承的外圈安装尺寸，保证过盈量在合理区间；其次是圆筒中心到底座安装面的高度尺寸，这个尺寸直接决定了被支撑轴系或者管线的安装高度，需要匹配整套设备的布局高度要求，避免与其他零部件出现运动干涉；再者是底部安装凸脚的开槽宽度与孔位间距，需要与安装基座的定位结构、预留孔位完全对应，降低现场安装的调整难度。

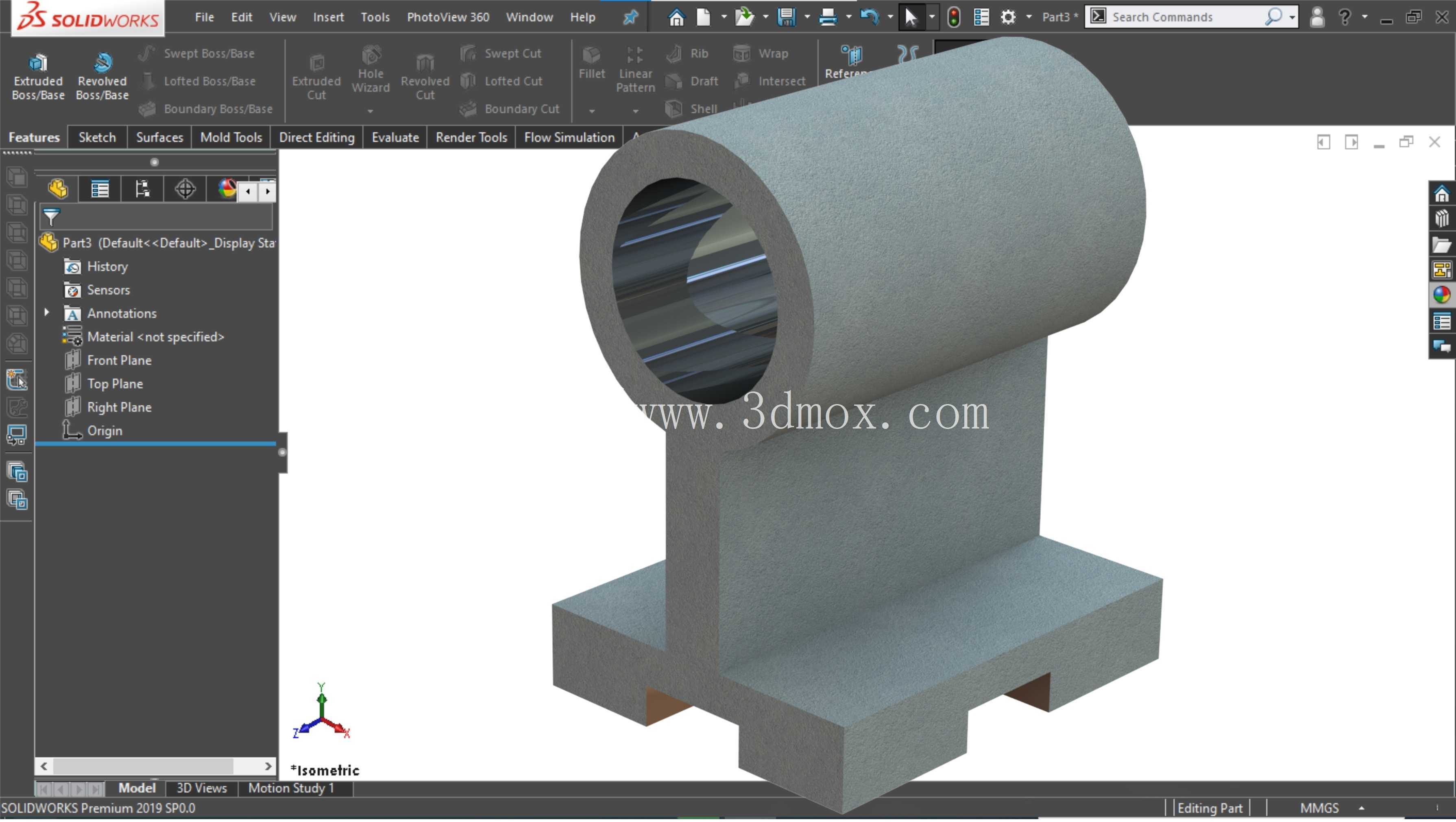

　　建模过程中，先绘制底部安装底座的截面轮廓，拉伸得到底座实体后，再绘制立式支撑板的轮廓向上拉伸，之后在上部绘制圆筒的内外圆轮廓拉伸得到筒体结构，最后对所有衔接棱边做圆角处理，对安装孔、内孔等配合面做特征切除，整个建模过程遵循从下到上、从基体到细节的特征构建逻辑，特征树条理清晰，方便后续根据实际使用需求修改尺寸参数。这类结构在实际应用中，需要根据承载工况选择对应的材质，轻载场景下可采用硬质铝合金材质降低整体重量，重载场景下则需要选用45号钢或者铸钢材质，配合相应的热处理工艺提升结构强度与耐磨性能，内孔配合面根据使用需求可增加轴套或者轴承安装位，进一步提升转动工况下的使用寿命。安装调试时，需要先校验底座安装面的平面度，锁紧固定螺栓后检测上部圆筒内孔的轴线水平度，保证穿装的轴类零件不会出现偏磨问题，若作为管路支撑使用则需要保证内孔与管路的同轴度，避免管路安装后出现额外的弯曲应力。
