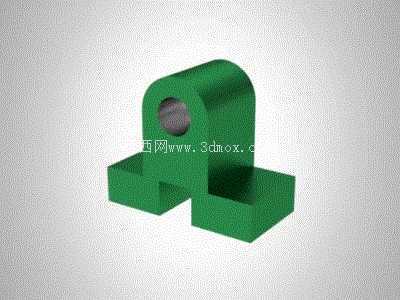

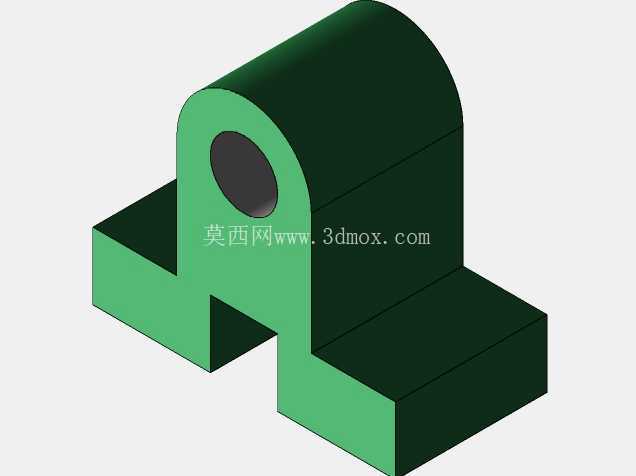

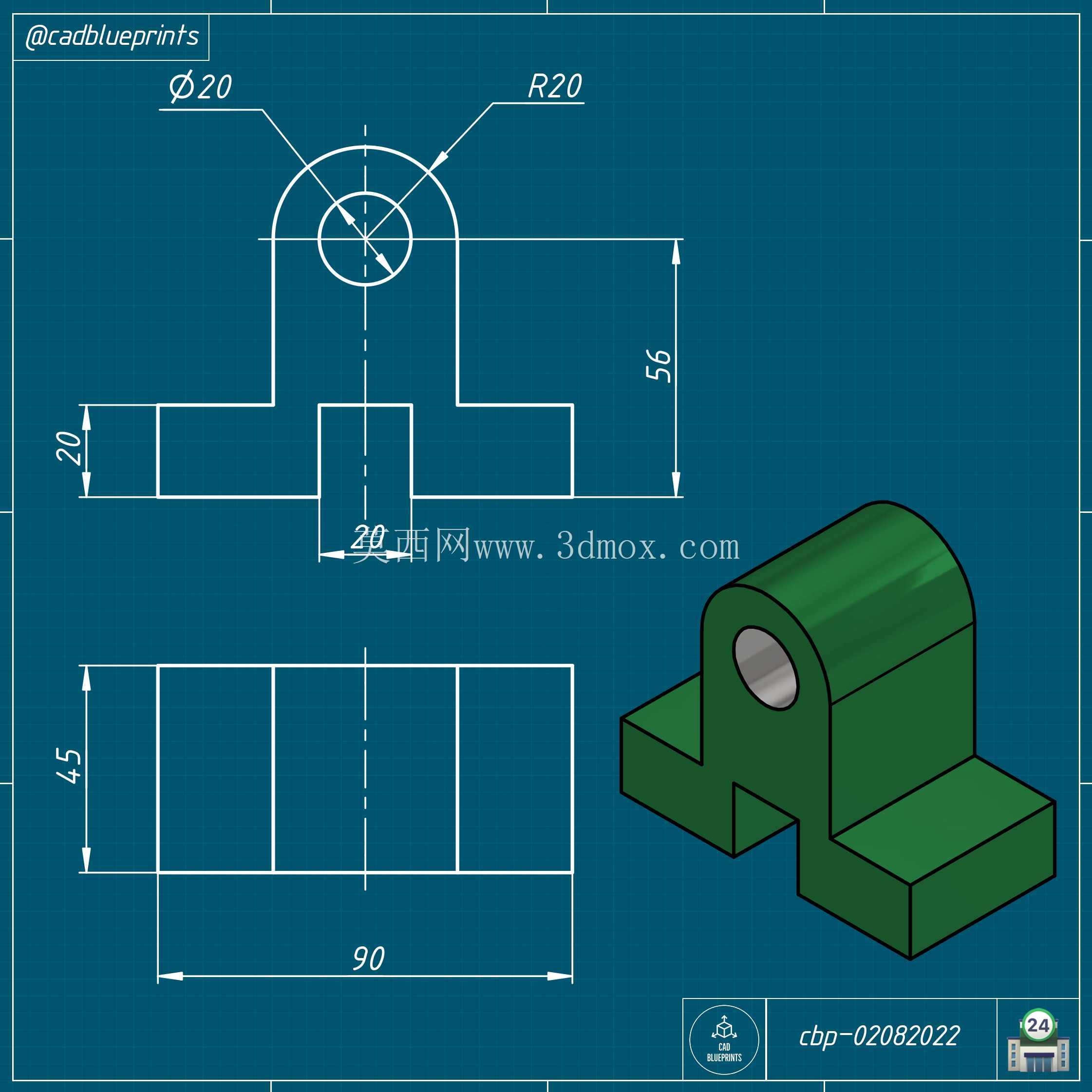

带双耳座凹腔支撑定位结构件

　　该结构件属于小型设备配套的支撑定位类零件，常见于轻工自动化生产线的工位辅助定位、小型工装夹具的铰接支撑单元、教学实训用机械拆装模块中，主要承担部件铰接承载、侧向定位、底部安装固定的复合功能。零件主体采用一体化铸造成型后机加工的工艺路线，整体无拼接焊缝，结构刚性均匀，可承受中等载荷下的反复铰接动作，不会出现连接部位松动变形的问题。上部的铰接耳座做了加厚处理，内孔预留了轴承安装位，可直接压装自润滑铜套或者微型深沟球轴承，适配直径匹配的铰接销轴，耳座两侧的端面预留了0.2mm的精磨余量，安装时可根据实际装配间隙配磨，保证铰接转动时无轴向窜动。

　　下部采用双侧凹腔的支撑脚设计，两个支撑脚之间的镂空槽一方面可以减轻零件整体重量，减少铸造时的材料收缩应力，避免厚大截面处出现缩孔缺陷，另一方面可避让安装面上的凸起走线槽或者相邻零件的凸台结构，降低安装面的平面度加工要求，两个支撑脚的底面为共面安装基准面，每个支撑脚上预留了沉头安装孔位，可通过内六角螺栓直接固定在设备安装基板上，沉孔深度可保证螺栓头部完全埋入零件内部，不会突出平面干涉上部铰接部件的转动行程。

　　设计过程中优先考虑了加工工艺性，所有竖直棱边均做了R2的铸造圆角，避免应力集中，铰接孔的轴线与底部安装面的平行度公差控制在0.05mm以内，保证铰接部件转动时无卡滞，两个支撑脚的内侧壁与上部耳座的侧壁做了等厚设计，壁厚均匀控制在8mm，既保证了足够的结构强度，又不会造成材料浪费。安装边界方面，零件总高度适配小型工装的安装空间，横向宽度可适配标准40系列铝型材的安装槽间距，无需额外制作转接板即可直接固定在常规铝型材工作台上，上部铰接孔的中心高度经过匹配计算，可保证配套的摆臂部件转动时最低点距离安装面留有足够的安全间隙，不会刮蹭安装基板表面。

　　在实际应用场景中，这类零件常作为小型气动摆杆的铰接基座、检测工位的工件支撑座、实训设备的拆装练习零件使用，其对称式的结构设计也可实现左右工位通用，减少备件的储备种类，降低生产维护成本。零件的外形无复杂曲面，常规的三轴数控铣床即可完成所有机加工工序，不需要定制特殊成型刀具，加工时可先以底面为粗基准铣平上表面，再以上表面和铰接孔为精基准加工底部安装面和安装孔，一次装夹即可完成大部分加工内容，加工效率较高，适合小批量量产。
