L型立式带孔支座结构练习建模

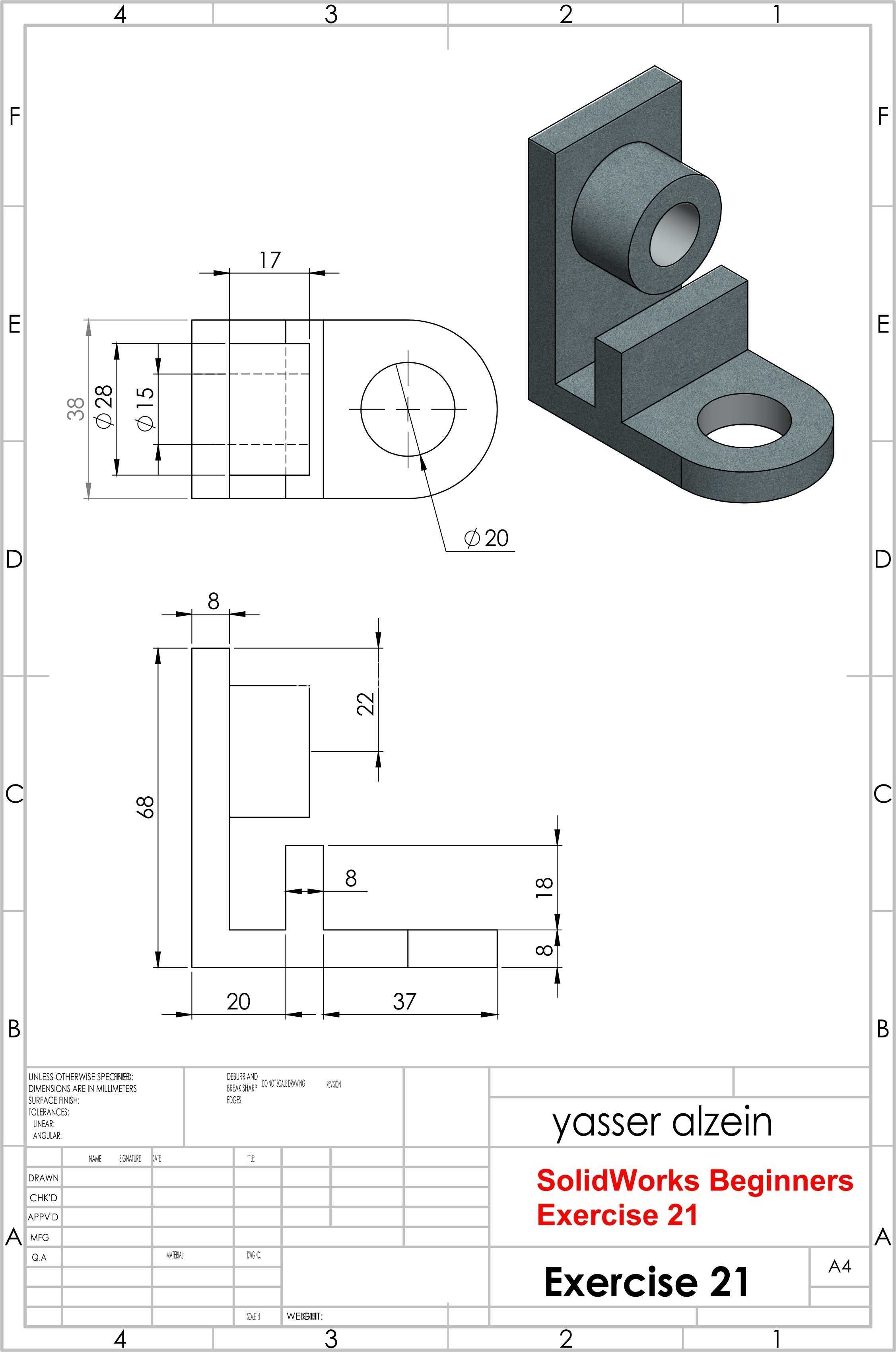

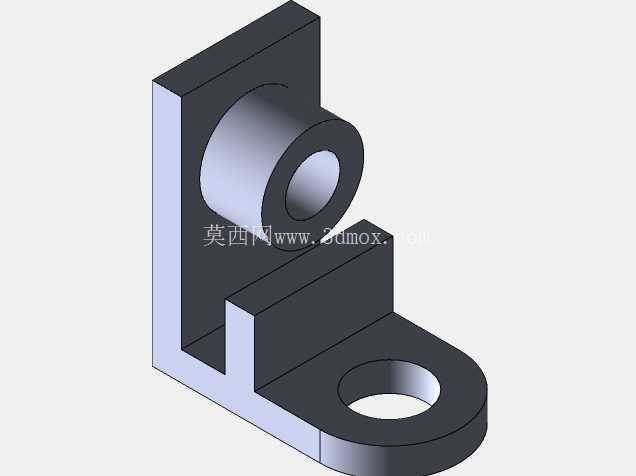

　　从结构本身来看，整个零件以L型弯板作为主体承载结构，竖直方向的立板上集成了一个带通孔的圆柱凸台，这个凸台的内孔是主要的配合面，通常用来穿装转轴、铰接销或者导向杆，凸台本身的厚度可以给配合面提供足够的接触长度，避免穿装的杆件出现悬臂晃动的问题，凸台和立板连接的位置做了自然的过渡，没有尖锐的直角，既可以减少建模时的应力集中误区，实际加工的时候也能避免直角处的应力开裂，提升零件的结构强度。水平方向的底板是整个零件的安装基准，底板末端做了半圆式的延伸，上面开了一个贯通的安装孔，这个孔用来穿装螺栓，把整个支座固定在安装基面或者设备机架上，立板和底板连接的位置加了一个三角形的加强筋结构？日常做结构建模练习的时候，这类带正交安装面的支座类零件是非常典型的入门训练载体，很多刚接触三维建模的工程师都会从这类零件入手，掌握拉伸、切除、圆角这些基础特征的操作逻辑，同时也能理解机械零件里安装基准、配合面的设计思路。这类零件在实际工业场景里，常作为小型动力元件、传感元件或者管线转接件的支撑载体，用在小型自动化设备的机架侧边、控制柜内部安装梁、小型输送线的侧装支架位置，不需要承受大吨位的重载，主要承担定位支撑、保持元件安装位置精度的作用。

　　不对，看模型是一个方块式的加强凸台，这个凸台刚好连接立板侧面和底板上表面，能够抵消立板受侧向力的时候产生的弯矩，避免立板和底板的连接位置出现断裂，很多新手建模的时候容易忽略这个加强结构，直接把立板和底板垂直拼接，实际受力的时候直角位置很容易出现应力集中断裂。设计这类零件的时候，首先要确定两个安装孔的中心距，这个尺寸是整个零件的核心尺寸，直接决定了被支撑元件的安装高度和水平位置，必须和配套的元件尺寸匹配，其次要确定两个配合孔的孔径公差，如果是穿装铰接销的话，孔的公差一般选H7或者H8，保证销子可以灵活转动又不会有太大的旷量，如果是穿装固定螺栓的话，孔径可以比螺栓大1-2mm，预留一定的安装调整余量。安装边界方面，整个零件的占用空间是长方体包络，竖直方向的高度由立板尺寸决定，水平方向的长度由底板的半圆端长度决定，宽度方向的尺寸和圆柱凸台的直径保持一致，安装的时候需要注意底板下方要保持平整，不能有凸起的焊渣或者加工毛刺，否则会导致安装后支座倾斜，上面配合的杆件出现别卡的问题，立板后侧的安装面也要和基面保持贴合，如果是侧装在机架方管上的话，要保证方管的侧面平面度满足安装要求，避免固定后立板出现变形。

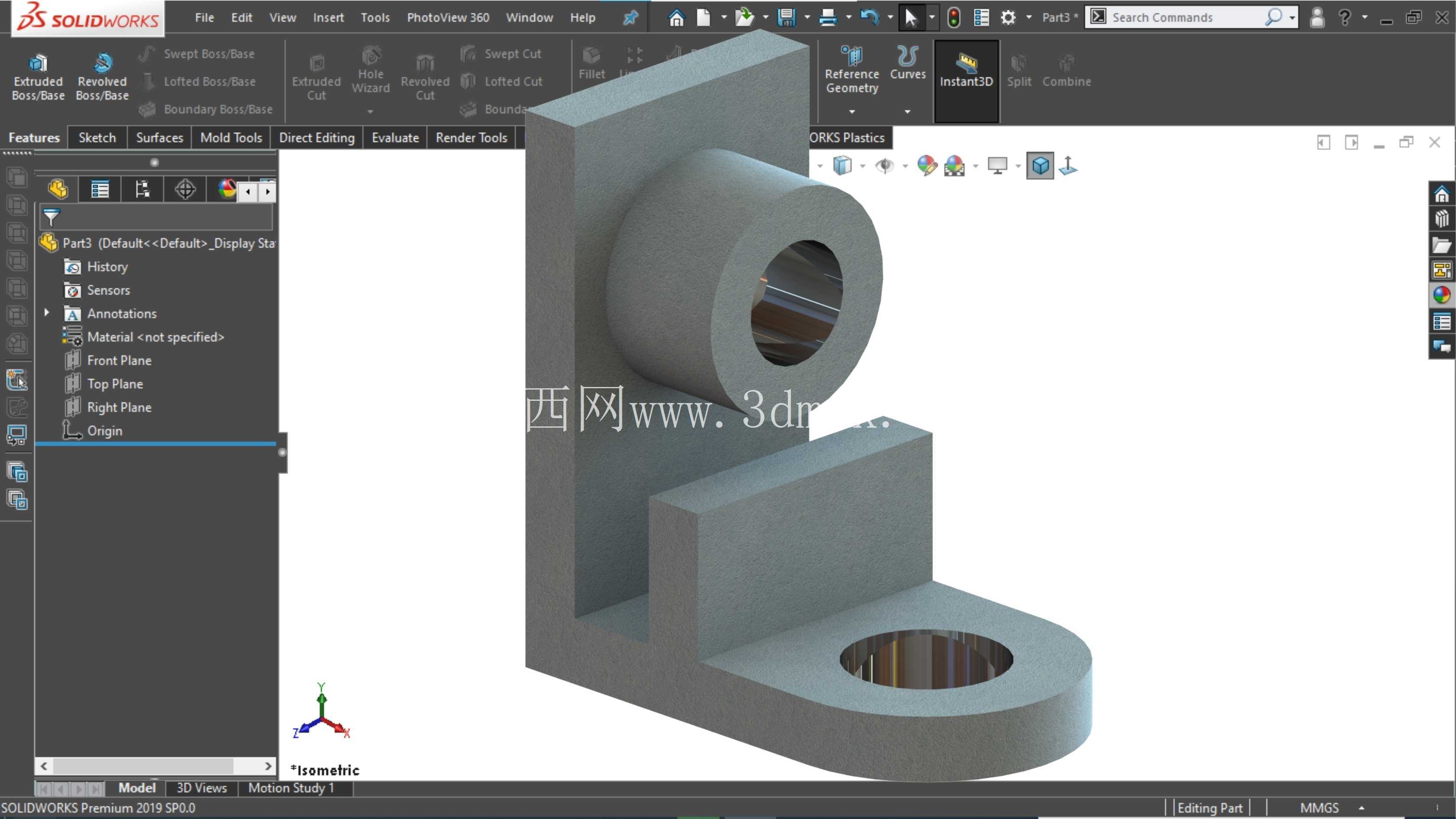

　　建模的时候，一般先从底板的轮廓开始画草图，拉伸成基础实体，然后在底板上表面绘制立板的草图，向上拉伸得到立板结构，之后在立板的前侧表面绘制圆柱凸台的草图，拉伸凸台后再切除出中间的通孔，接着绘制加强凸台的草图，拉伸连接立板和底板，最后在底板上切除出安装孔，给所有的锐边加上合适的圆角，就完成了整个零件的建模。这类零件虽然结构简单，但是涵盖了机械结构设计里最基础的安装基准选择、加强结构设计、配合面长度预留这些知识点，把这类零件的设计逻辑摸透，后续做更复杂的支座类、安装架类零件的时候，就不会出现结构强度不足、安装干涉、配合旷量过大这些常见的设计问题。

　　实际加工这类零件的时候，如果是小批量制作，一般用整块铝型材或者钢块铣削加工就可以，加工的时候要先加工底板的下表面作为基准面，然后再加工其他的面和孔，保证各个面的垂直度和孔的位置度，如果是大批量生产的话，也可以采用铸造的方式做毛坯，然后再精加工各个配合面和安装孔，降低加工成本。使用的时候要注意，这类支座的承载能力和立板高度、底板厚度直接相关，如果需要支撑较重的元件，就要适当加大底板的厚度，增加加强筋的尺寸，或者增加底板上的安装孔数量，提升固定的可靠性，避免使用过程中出现支座变形或者固定螺栓松动的问题。
