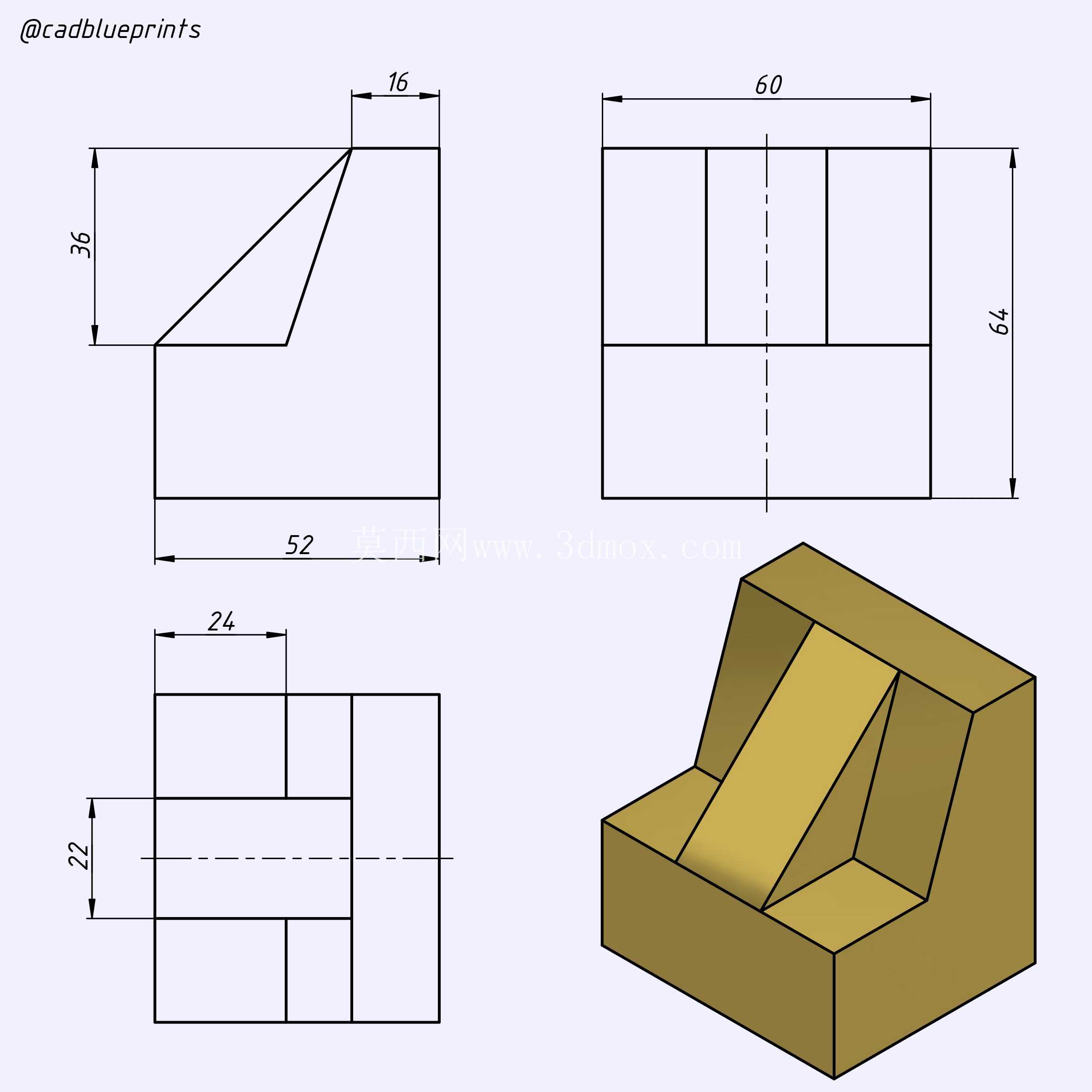

斜槽式定位支撑块三维结构设计

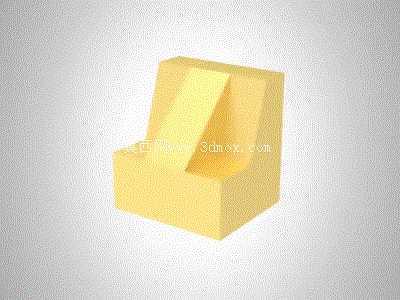

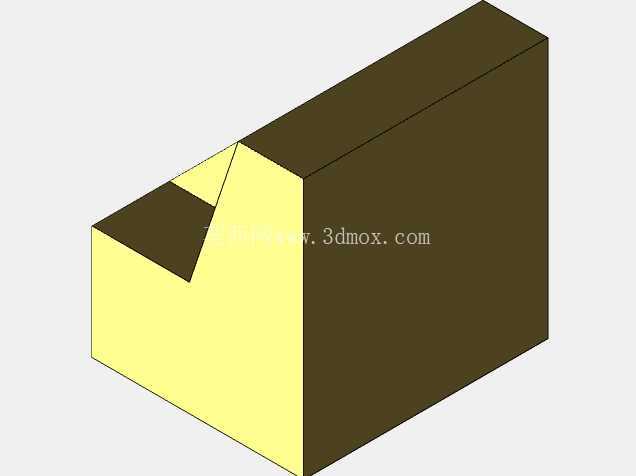

　　这类带斜向开槽的块状支撑件，在工装夹具、小型自动化输送线的侧边定位场景中应用十分普遍，日常产线里做工件侧向承托、异形件快速定位时，往往不需要复杂的可调结构，靠一体加工成型的支撑块就能满足重复定位精度要求，比拼接式的支撑组件少了螺栓连接带来的累积误差，长期使用也不会出现连接松动导致的定位偏移。从结构功能来看，这个零件的主体是矩形块状基座，一侧开出大角度的斜向通槽，槽体的两个相邻立面分别承担不同的限位作用：竖直方向的槽壁负责限制工件的水平位移，倾斜的槽壁则可以适配带斜度的工件侧边，或者为工件取放提供导向斜面，不需要额外加装导向销就能让工件顺着斜面滑入定位位置，工人上下料的时候不需要反复对齐位置，能有效缩短单件装夹的辅助时间。

　　基座底部是完整的平面，安装时可以直接贴紧工装基板的安装面，不需要做额外的避位加工，四个边角可以根据安装需求加工沉头孔，用内六角螺栓直接固定在基板上，安装边界的容错率比较高，即使基板上的安装孔有0.2mm以内的位置偏差，也可以通过调整支撑块的固定位置补偿误差，不会出现装不上的情况。设计这类零件的时候，首先要确认斜槽的角度匹配对应工件的侧边斜度，不能直接照搬通用角度，否则会出现工件和槽壁线接触而非面接触的情况，长期承重会把槽壁压出凹痕，破坏定位精度；其次槽体的根部要做微小的圆角过渡，避免铣加工的时候应力集中，同时也能防止工件的锐边和槽根发生干涉，要是工件的边角有小的毛刺，圆角位置也能留出足够的容让空间，不会因为毛刺顶起工件导致定位不准。

　　零件的整体壁厚要均匀，斜槽两侧的壁厚差不能超过3mm，否则如果用尼龙或者POM等工程塑料加工的时候，冷却过程中会出现不均匀收缩，导致槽体角度变形；如果用铝合金或者45号钢做金属件，壁厚不均也会在热处理的时候出现变形翘曲，后续还要增加校形工序，提升加工成本。从尺寸边界来看，这类支撑块的整体高度一般不会超过100mm，基座的长宽比控制在1.2:1左右，保证固定之后的稳定性，不会因为工件的侧向推力出现倾覆；斜槽的深度要根据工件的定位高度来定，一般槽深比工件的定位接触面高度小2mm，避免工件底部和槽底接触，让定位面完全贴合在槽壁上，保证定位的可靠性。

　　实际使用的时候，这类支撑块往往成对使用，分别布置在工件的两个对称侧边，不需要做整个周向的定位结构，就能限制工件的四个自由度，剩下的轴向自由度可以靠端部的挡块限位，整体结构非常简洁，维护的时候只需要定期检查槽壁的磨损情况，要是磨损量超过0.1mm就直接更换新的支撑块，不需要对整套工装进行拆解维修，能大幅降低产线的维护停机时间。另外在设计建模的时候，要注意斜槽的拔模方向，如果是采用注塑工艺批量生产这类塑料支撑块，斜槽的倾斜方向要和模具开模方向保持一致，避免出现倒扣结构，不需要额外做滑块抽芯结构，能有效降低模具的加工成本，批量生产的时候成型效率也更高；如果是采用机加工单件生产，斜槽的加工要选用和槽宽匹配的立铣刀，一次走刀完成槽壁的精加工，避免接刀痕影响定位面的平面度，加工完成后要去除所有锐边的毛刺，防止安装和使用过程中划伤操作人员。
