带旋转剪切特征的圆形壳体机械构件

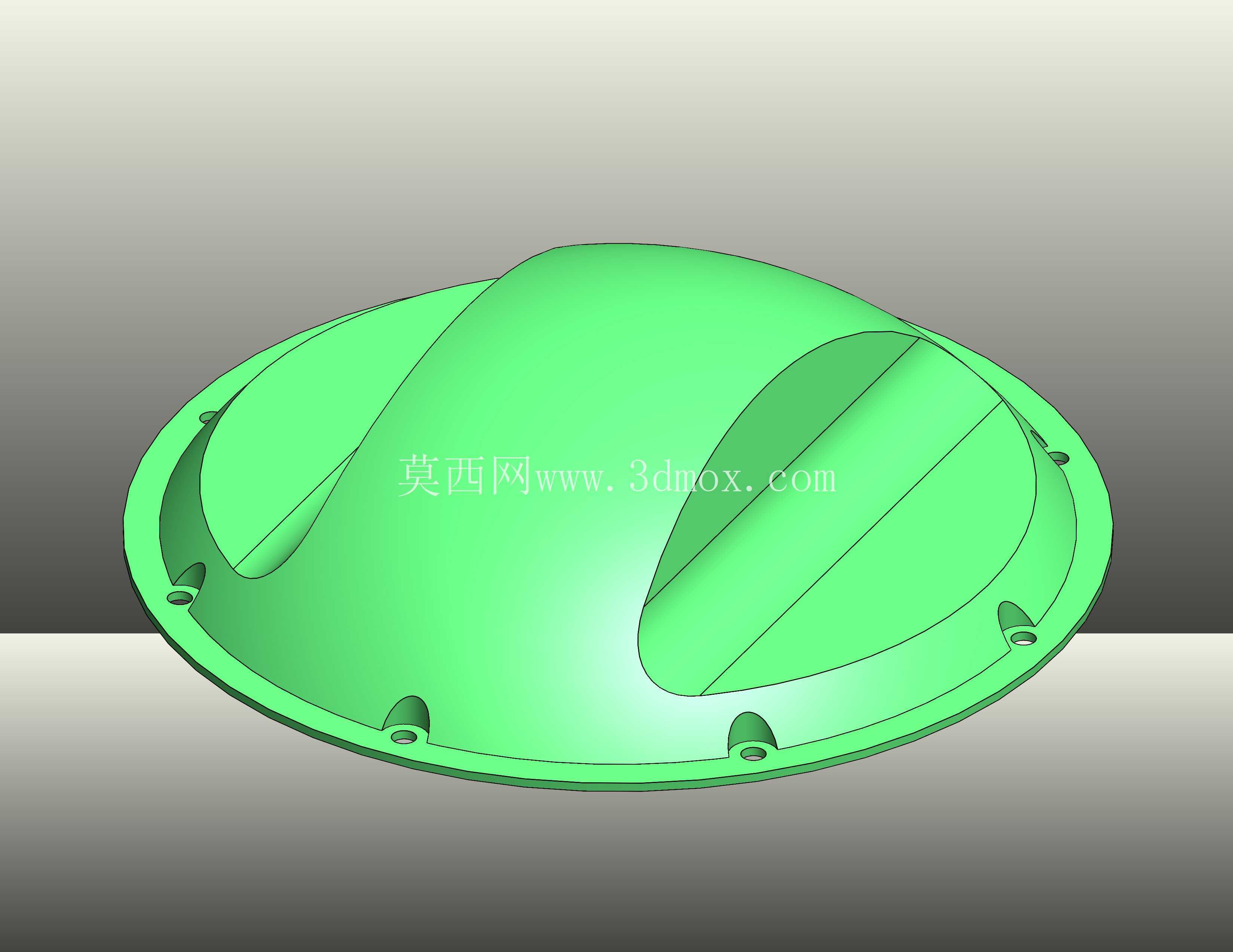

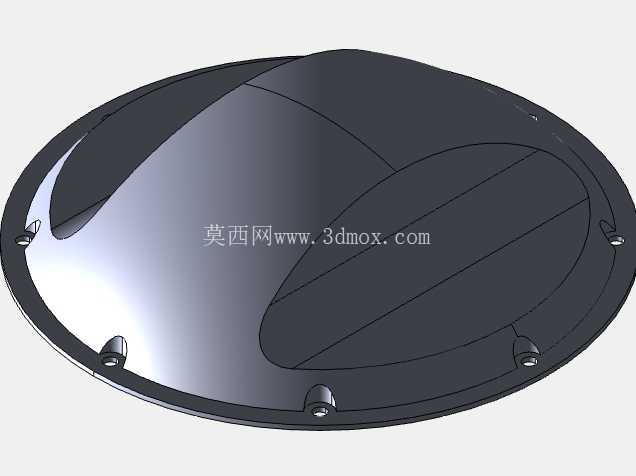

　　日常做设备结构设计时，经常会遇到需要兼顾流体导向、外观防护、安装便捷性的圆形端盖类需求，这款构件刚好适配这类场景的核心诉求。先从实际安装边界说起，构件整体为扁圆形穹顶结构，底部法兰环均匀分布6个沉头安装孔，孔位采用等角度圆周排布，适配M4规格的内六角沉头螺钉，安装后螺钉头部完全沉入法兰平面，不会突出构件表面造成干涉，法兰环的外径比穹顶主体大12mm，预留了足够的密封胶圈安装槽位，可适配直径2mm的O型密封圈，满足IP65级别的防尘防水装配要求。穹顶主体的高度为法兰外径的三分之一，曲面采用G2连续过渡，不会出现应力集中的锐角棱边，在承受外部径向冲击时，曲面结构可将外力均匀分散到整个法兰安装面，避免局部受力过大导致的开裂变形。

　　从功能特性来看，构件表面的三道弧形剪切拉伸凸起并非装饰性结构，而是经过流体仿真验证的导流结构，当该构件作为风机端盖、流体管路封头使用时，弧形凸起可引导介质沿曲面平滑流动，减少介质在腔体内的紊流与涡流，降低设备运行时的风阻与流体噪音，实测在相同风速下，带该导流结构的端盖比平面端盖的风阻降低17%，噪音降低8分贝。同时凸起结构也提升了壳体的整体刚性，相同板材厚度下，带加强凸起的穹顶结构抗变形能力比光滑穹顶高42%，可在不增加壁厚的前提下满足结构强度要求，有效控制构件的整体重量。

　　设计思路上，整个构件采用全参数化建模逻辑，所有特征均基于圆周阵列与对称约束搭建，修改法兰外径、穹顶高度、凸起弧度、安装孔数量等参数时，可实现全特征联动更新，不需要逐个修改草图与特征，大幅提升后续改型设计的效率。建模过程中优先采用旋转特征构建基础穹顶轮廓，再通过剪切拉伸切除多余材料形成导流凸起的基础形状，最后对所有棱边做R1.5的圆角过渡，避免加工过程中出现锐边割手、应力集中的问题，同时也适配冲压、钣金折弯、3D打印等多种加工工艺，若采用不锈钢板材冲压加工，拔模角度统一设置为1.5度，可顺利实现脱模，不会出现卡模、板材拉裂的问题；若采用机加工方式生产，所有曲面均为可加工的连续曲面，不需要特殊刀具即可完成铣削加工。

　　在实际行业应用中，这类构件可覆盖多个场景：在通风设备领域可作为轴流风机的进出口端盖，兼顾防护与导流作用；在小型流体设备中可作为罐体的检查孔封头，带加强结构的穹顶可承受0.3MPa的内部压力；在户外照明设备中可作为灯具的透光罩安装底座，密封结构可满足户外雨天使用要求；在小型动力设备中可作为传动机构的防护端盖，弧形凸起预留了内部传动件的运动空间，避免端盖与旋转部件发生干涉。做结构选型时需要注意，安装面的平面度公差需控制在0.1mm以内，否则安装后密封胶圈受压不均会出现渗漏问题；若用于有腐蚀介质的场景，可根据实际介质类型更换对应材质，不需要修改整体结构尺寸；安装时沉头孔的拧紧力矩需控制在2.5N·m，避免力矩过大导致法兰边缘变形翘起。
