弯角式气路快插接头结构设计方案

　　这款弯角式快插接头主要面向气动控制回路的终端连接场景，在自动化生产线的气动执行元件排布、小型气动设备的气路布设、实验室气路终端改造等场景中都有广泛应用，能够在狭窄安装空间内完成90度转向的气路连通，避免硬管弯折带来的气阻增大、管路开裂等问题。从实际使用需求出发，这类接头需要兼顾插拔便捷性与连接密封性，同时要适配常规的气动软管外径公差，在0-1MPa的常规气动系统工作压力下不能出现漏气、脱管的问题。

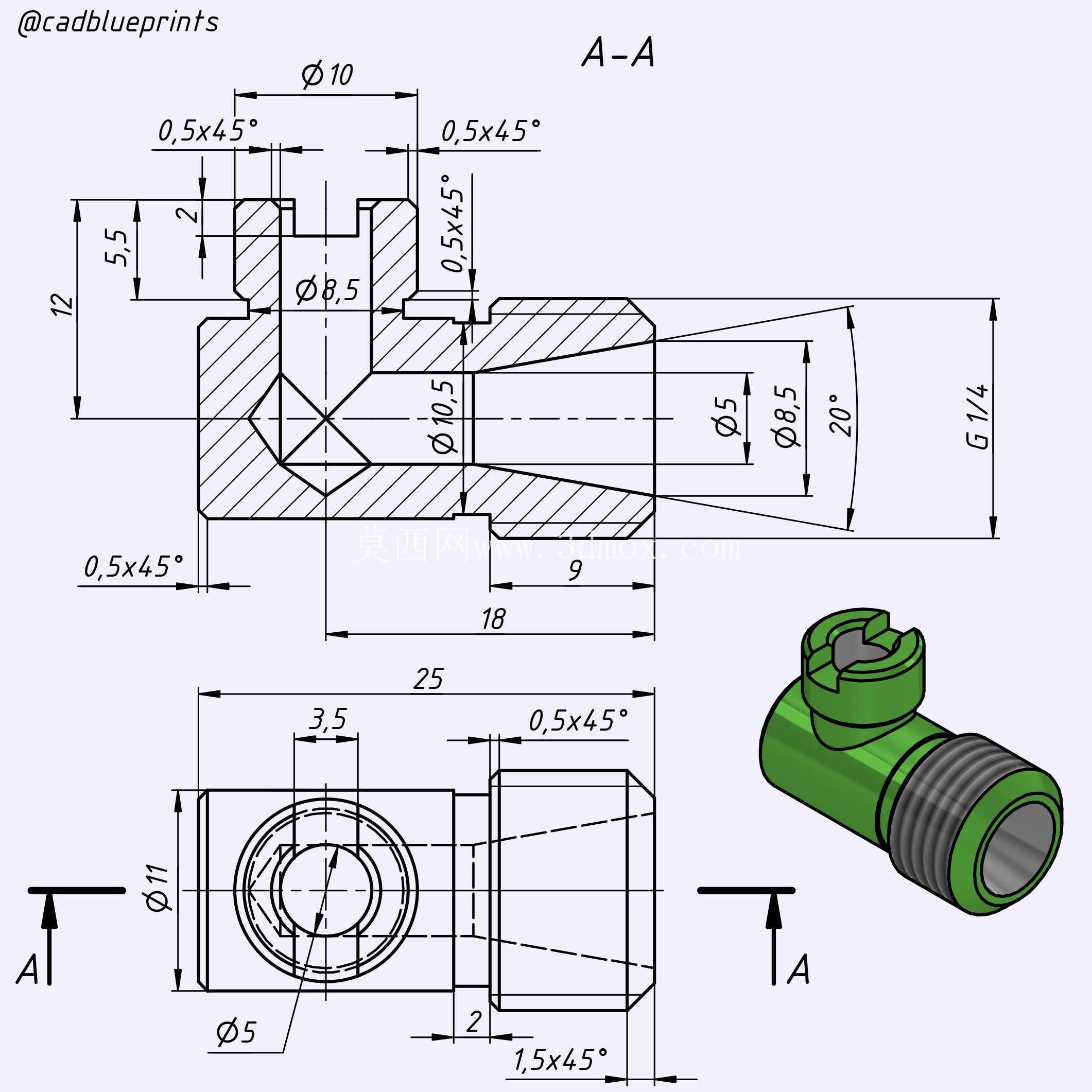

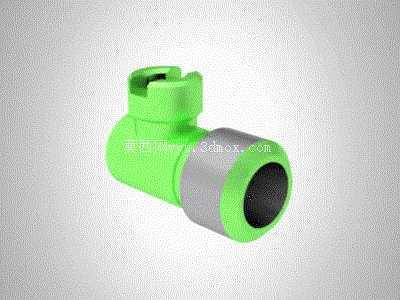

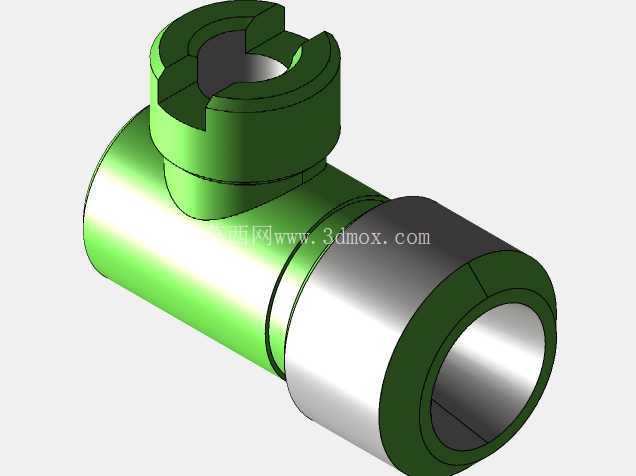

　　设计过程中首先确定了整体的L型弯角结构，主体分为两个连通的腔体：一端是带快插锁紧结构的软管接入端，另一端是带外螺纹的硬连接端，两个腔体的连通处做了圆弧过渡处理，避免直角流道带来的压损，经流道仿真验证，这种圆弧过渡的流道相比直角流道能降低12%左右的气阻，在大流量供气场景下能有效减少压力损失。快插端的内部结构依次设置了导向倒角、锁紧卡簧、密封O圈、管端定位台阶，其中导向倒角做了15度的斜角处理，软管插入时不需要额外涂润滑脂就能顺利推入，锁紧卡簧采用环形分布的弹性钢片结构，当软管插入到位后，钢片会卡入软管外壁的环形压痕区域，在管路受拉时能提供足够的抱紧力，按照常规气动系统的使用要求，这种结构的拉脱力能达到300N以上，满足设备振动工况下的连接可靠性。

　　密封结构采用了丁腈橡胶材质的O型圈，安装位置设置在快插端的内部沉槽中，沉槽的尺寸公差控制在±0.02mm，保证O圈压缩量在20%-25%之间，既不会因为压缩量过大导致插拔力过高，也不会因为压缩量不足出现密封失效的问题。接头的主体材质选用了玻纤增强尼龙，相比金属材质的接头重量降低60%以上，同时具备足够的结构强度，在1.5倍额定压力下不会出现开裂、变形的问题，外螺纹端的金属嵌件采用了注塑包胶的工艺和主体连接，嵌件和尼龙主体的结合面做了滚花处理，避免螺纹受扭时出现嵌件转动、脱落的问题。

　　安装边界方面，这款接头的快插端外径为16mm，插入软管后的总长度为32mm，弯角处的回转半径为12mm，在布设管路时需要预留至少18mm的操作空间，方便手指按压快插端的释放环完成软管拆卸；外螺纹端采用G1/4的标准管螺纹，螺纹长度为10mm，安装时不需要额外加装密封垫，配合螺纹上的生料带或者密封胶就能实现端面密封，螺纹拧紧扭矩控制在8-10N·m，避免扭矩过大导致尼龙主体出现开裂。在实际选型过程中，需要注意接入软管的外径公差要控制在±0.1mm以内，软管内壁的硬度要在邵氏A85-95之间，过硬的软管会导致插入困难，过软的软管会在卡簧位置出现变形，导致密封失效或者拉脱力不足。

　　从结构优化的角度来看，这款接头的释放环做了防滑纹理处理，表面的竖向凸纹能增加手指按压时的摩擦力，即使手上有少量油污也能顺利按压拆卸，释放环的按压行程设置为3mm，按压到底后卡簧会完全张开，此时可以轻松拔出软管，不会出现卡滞的问题。接头的外表面做了哑光处理，没有尖锐的棱角，在设备内部布设时不会刮伤其他管路或者线缆，整体的耐温范围在-20℃到80℃之间，能够满足大部分工业车间的使用环境要求，在有弱酸弱碱腐蚀的场景下，也能保持足够的结构稳定性，不会出现材质脆化、密封件老化加速的问题。在气路排布时，这类弯角接头通常用在气缸、气动阀的终端接口位置，能够让管路沿着设备壁面平行布设，减少管路的弯折半径，让整体气路排布更加规整，同时减少管路占用的空间，在紧凑的设备内部布局中，这种90度转向的接头相比直通接头加弯头的组合能减少一个连接点，降低漏气的风险点，提升整个气路系统的可靠性。
