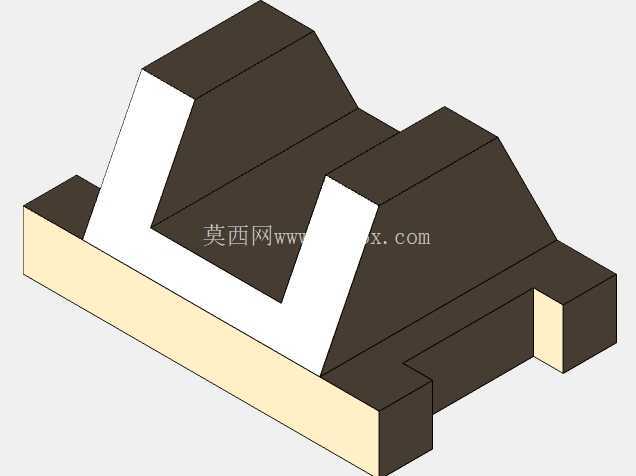

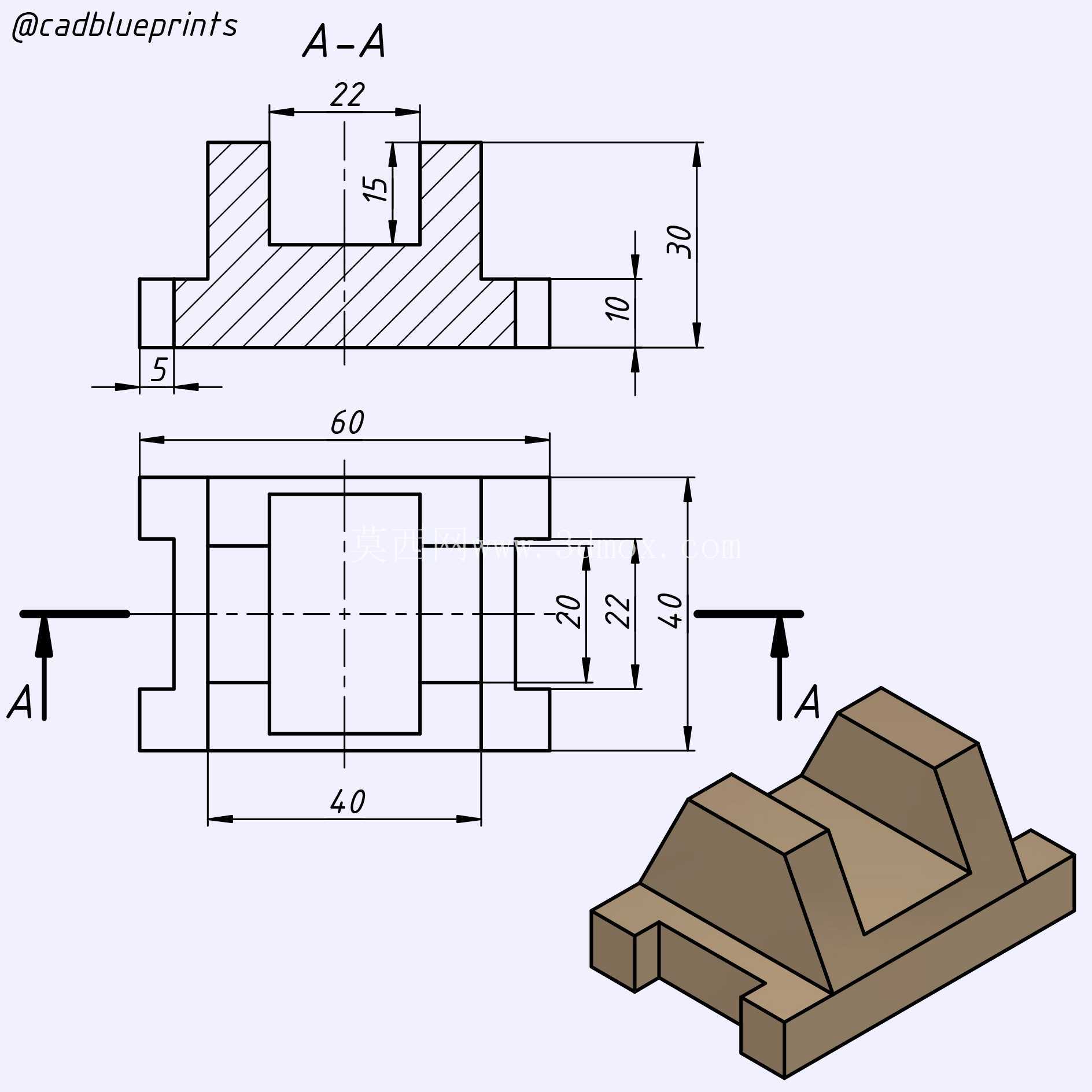

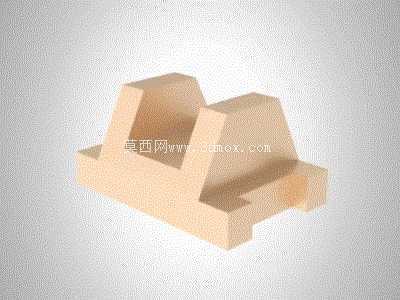

电源变压器用绝缘支撑固定基座结构

　　该结构件为电源变压器配套的绝缘支撑固定基座，主要应用于小功率工频电源变压器、PCB板载隔离变压器的装配场景，在开关电源模块、工控设备电源板、小型家电供电单元中承担骨架定位、绕组绝缘隔离、整机安装固定的核心作用。从实际装配逻辑来看，这类基座需要同时匹配变压器磁芯的卡装公差、绕组引出线的走线空间、PCB板的安装孔位三个维度的边界要求，设计过程中首先要规避磁芯装配后的应力集中问题，两侧对称的挡墙结构高度刚好覆盖磁芯侧方的外露区域，既可以防止绕组包胶层磨损后出现与周边金属构件的爬电风险，又能在灌胶工序时阻挡胶液外溢，保证绝缘封装层的厚度均匀。

　　基座底部的卡槽结构直接对应PCB板上的预设卡位，不需要额外螺丝固定即可实现预定位，两侧延伸的凸台结构预留了0.3mm的装配间隙，能够抵消波峰焊过程中板材受热产生的形变量，避免变压器本体因应力拉扯出现引脚虚焊的问题。从结构受力角度分析，基座中间的镂空区域并非减重设计，而是为变压器磁芯的中柱预留避让空间，同时可以增加基座整体的结构弹性，在磁芯因温度变化产生热胀冷缩时提供微量的形变余量，防止硬接触导致的磁芯碎裂。两侧的支撑挡墙做了15度的脱模斜度，既满足注塑生产的工艺要求，又能在磁芯压装时起到导向作用，压装过程中不需要额外的导向治具即可快速对位，装配效率比无斜度的直挡墙结构提升40%左右。

　　基座的安装边界严格控制在常规小功率变压器的通用尺寸范围内，整体宽度不超过32mm，高度不超过18mm，适配10W-30W功率段的EI型、EE型磁芯变压器，底部引脚避让槽的深度为2.2mm，刚好容纳变压器引脚的弯折余量，不会出现引脚顶到PCB板面导致的装配虚位。在绝缘性能设计上，基座的爬电距离完全满足安规要求，带电部件与安装基面之间的最短路径超过6mm，符合二类电器的绝缘防护标准，不需要额外增加绝缘垫片即可直接装配。基座表面没有多余的装饰结构，所有棱角都做了R0.5的圆角处理，一方面避免生产过程中出现尖锐边角划伤操作人员的问题，另一方面可以减少包胶过程中胶带被棱角划破的概率，提升绕组绝缘层的可靠性。

　　在实际选型应用中，这类基座可以直接替换同尺寸的同类绝缘件，不需要调整变压器的绕线参数和PCB板的布局设计，适配性较强，对于电源类产品的快速迭代改型有较高的适配价值，能够减少结构重新开模的成本投入，缩短产品的研发验证周期。
