AISI1020材质罗纹安装支撑结构件

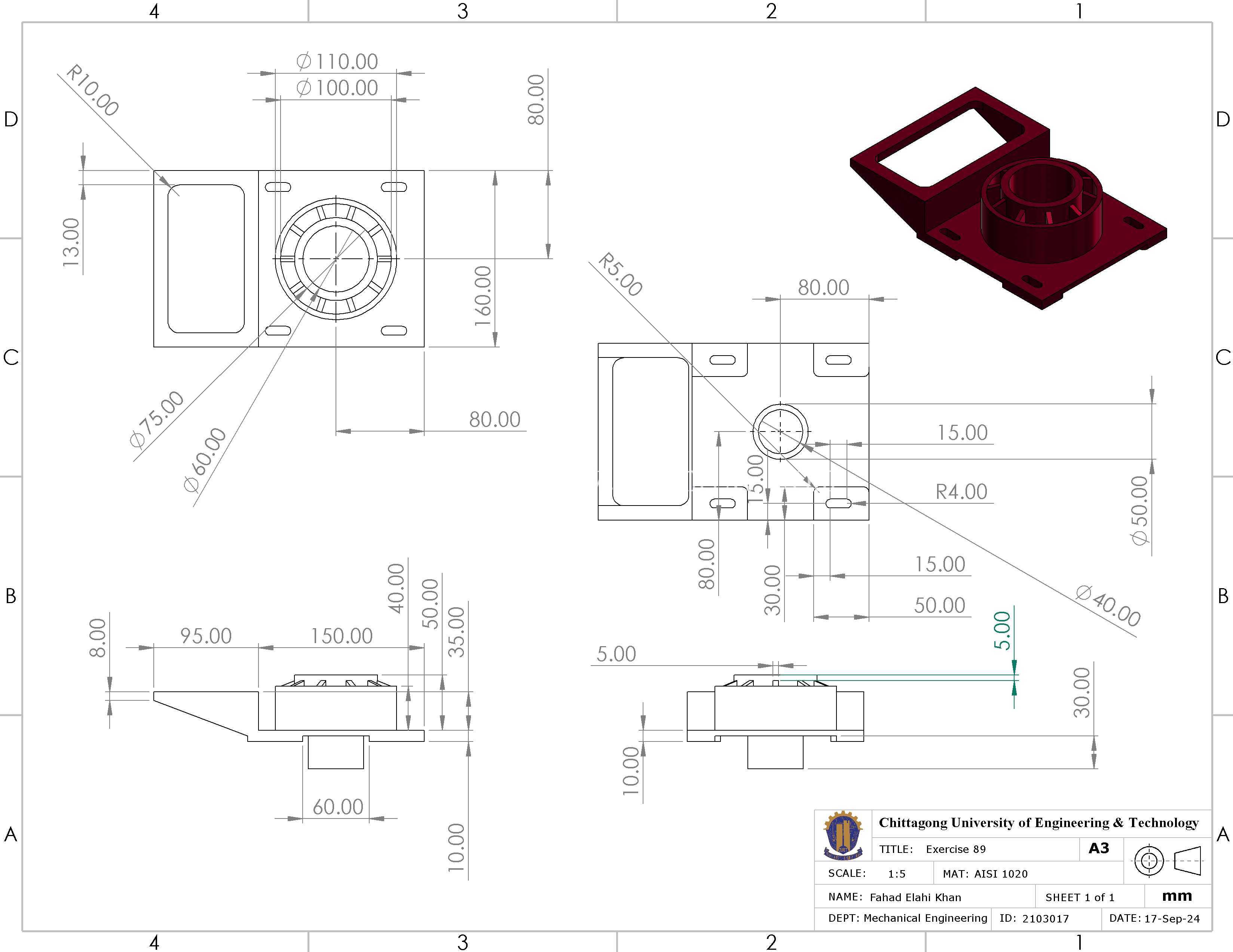

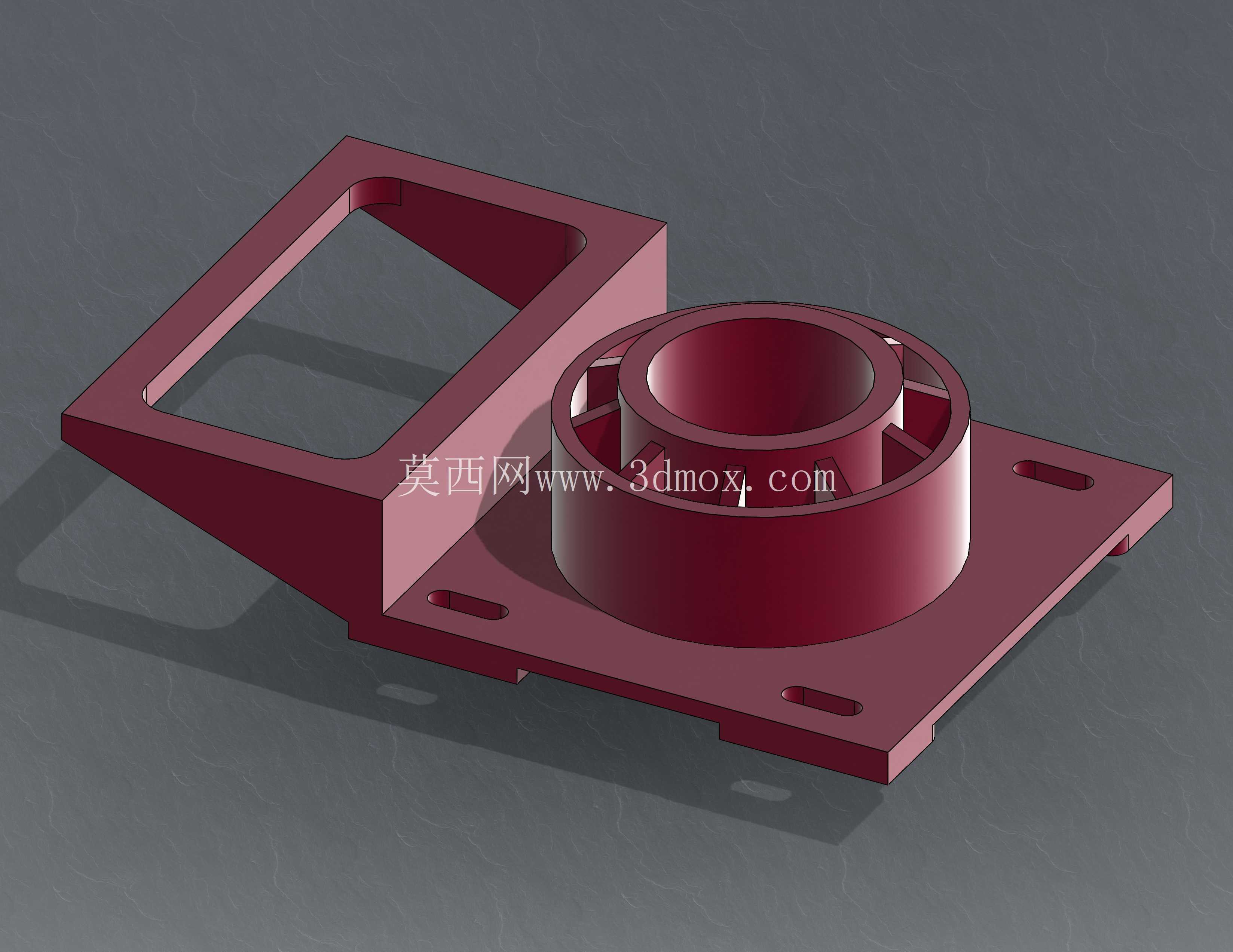

　　在工业传动与支撑类设备的装配场景中，这类采用AISI1020碳素结构钢加工的罗纹配套结构件，常作为动力单元与安装基座之间的衔接载体，承担定位支撑、载荷传递、安装基准校准的核心作用，常见于中小型风机组、小型动力输出装置、工业通风设备的安装工位，也可适配部分需要同轴定位的传动组件安装需求。从结构功能来看，该零件集成了带框型把手的安装基板与中部同轴圆筒支撑座两大功能区域，基板上开设的多组长条形安装腰孔，可适配一定范围内的安装孔位偏差，降低现场装配时的对位难度，腰孔的长度方向经过排布优化，可同时满足X、Y两个方向的位置微调需求，避免安装时因基座加工误差导致的装配应力集中。

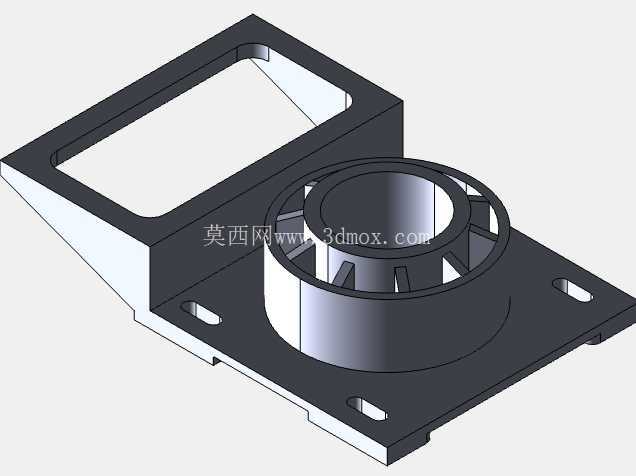

　　中部圆筒结构内部设置的辐条式加强筋，在不额外增加零件整体壁厚的前提下，大幅提升了圆筒部位的径向抗形变能力，可承受配套罗纹部件运转时产生的径向载荷与小幅振动，筋条的厚度与过渡圆角经过匹配计算，避免应力集中导致的疲劳开裂。框型把手区域采用斜向加强筋连接基板与把手边框，既满足设备检修、部件移位时的手动提拉受力需求，又通过三角形加强结构控制了把手部位的形变余量，防止提拉过程中边框变形影响安装面的平面度。设计过程中，针对AISI1020材料的切削加工性能与结构强度特性，对所有棱边位置做了等半径圆角过渡处理，既消除了加工后的锐边安全隐患，也优化了零件受力时的应力分布，避免尖角位置在交变载荷下出现裂纹萌生。

　　凸台拉伸结构的高度经过匹配计算，既保证了中部圆筒与安装基板之间的连接强度，也预留了配套部件安装时的轴向间隙，防止装配时出现轴向顶死的问题。切割拉伸形成的框型把手内腔，做了均匀的壁厚处理，避免注塑或切削加工时出现壁厚不均导致的缩痕、变形问题，保证把手部位的受力均匀性。从安装边界来看，零件整体为板式带凸台结构，安装面的平面度公差可控制在通用机械安装要求范围内，基板上的腰孔中心距适配常规的100mm-150mm安装孔距规格，中部圆筒的内径尺寸适配常规的小型罗纹组件配合公差，可直接与对应规格的罗纹部件完成同轴装配，不需要额外加工适配衬套。圆筒端部的止口结构，可实现配套部件的轴向定位，装配时不需要额外调整轴向位置，即可保证配合面的贴合度。

　　在实际应用场景中，这类结构件可直接替换同规格的铸铁支撑件，AISI1020材质的焊接性能优于普通铸铁，当现场需要做小幅改装、附加安装小型辅件时，可直接在基板非安装面位置进行焊接固定，不会出现铸铁焊接易开裂的问题。零件表面做氧化处理后，可适应常规的工业车间环境，具备基础的防锈能力，不需要额外做喷涂处理即可满足多数室内工况的使用要求。结构设计时充分考虑了加工工艺性，所有拉伸特征的拔模角度控制在常规切削、成型加工的合理范围内，不需要特殊刀具即可完成全部机加工工序，圆角半径统一选取常规加工刀具可直接实现的规格，减少加工时的换刀频次，降低加工成本。加强筋的排布方向与零件主要受力方向保持一致，当部件承受垂直于安装面的冲击载荷时，筋条可将载荷均匀分散到整个基板区域，避免局部载荷过大导致基板变形。框型把手的内框尺寸经过人体工程学适配，可满足成年男性手部穿入提拉的空间需求，把手边框的圆角处理也避免了提拉时硌手的问题，兼顾了装配搬运时的操作便利性。
