这类带多耳安装结构的碳钢腔体件,在流体输送管路、小型动力单元壳体、传感器安装基座场景中应用十分广泛,核心作用是作为管路对接的过渡承载结构,既需要保证内部介质流通的通道密封性,又要通过周边的安装耳实现与相邻设备面板、管路端盖的可靠固定。从实际使用场景来看,这类部件常出现在低压气动回路、中小型液压站的油路转接位置,也可作为小型减速机的输入端轴承座腔体使用,日常工况下需要承受一定的径向载荷与管路振动,因此结构设计上对安装位的强度、腔体的同轴度都有明确要求。

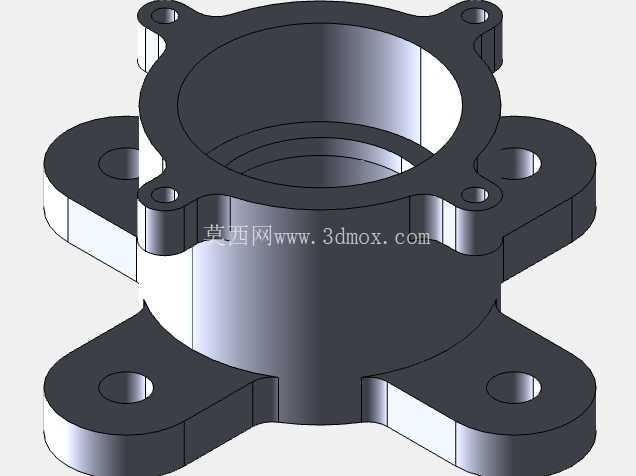

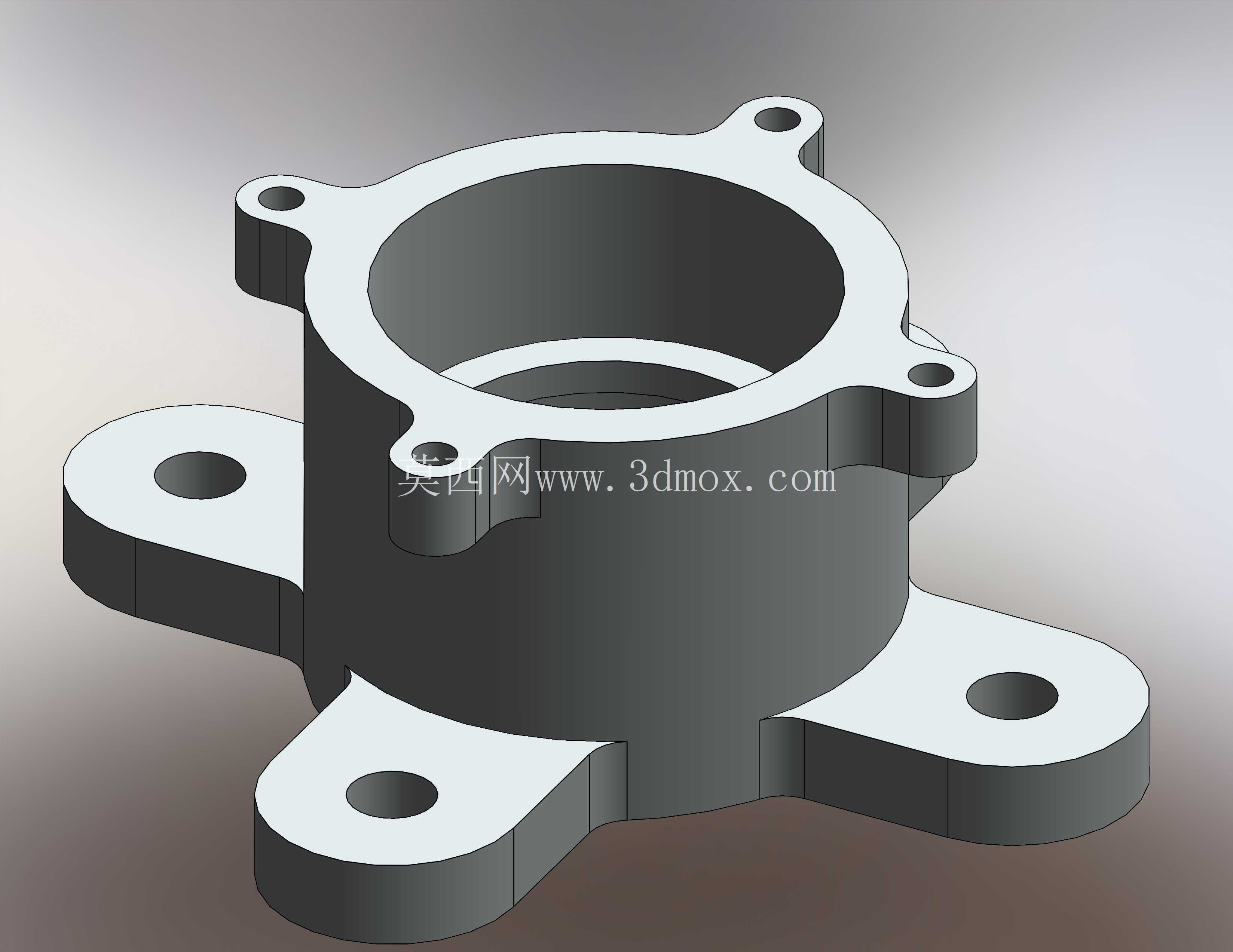

从结构设计思路来看,主体采用回转式腔体结构,内部为贯通式空心通道,通道内壁的同轴度公差需要控制在IT7级以内,保证对接轴类或者管路接头时不会出现卡滞、密封不严的问题。腔体上端面设计有一圈定位止口,止口的高度根据对接端盖的密封槽深度匹配,通常预留0.2-0.5mm的压缩量给橡胶密封圈,避免装配后出现介质渗漏。周边的安装耳采用圆周阵列方式排布,一共设置六个带安装孔的凸耳,每个凸耳上的通孔为光孔设计,孔径根据常用的内六角螺栓规格匹配,比如M6螺栓对应的通孔直径设计为6.5mm,给装配时的位置偏差留出足够的调整余量,避免因为加工误差导致螺栓无法穿入。
每个安装耳与主体腔体的衔接位置都做了圆角过渡处理,圆角半径根据壁厚设置,通常取壁厚的0.3-0.5倍,这个设计细节主要是为了降低应力集中系数,因为设备运行过程中管路振动会持续在衔接位置产生交变应力,如果采用直角衔接,长期运行后很容易在根部出现疲劳裂纹,圆角过渡可以将应力集中系数降低40%以上,大幅提升部件的疲劳寿命。安装耳的下端面与腔体下端面保持齐平,保证装配时整个部件可以完全贴合在安装基准面上,不会出现倾斜导致的密封面受力不均问题。

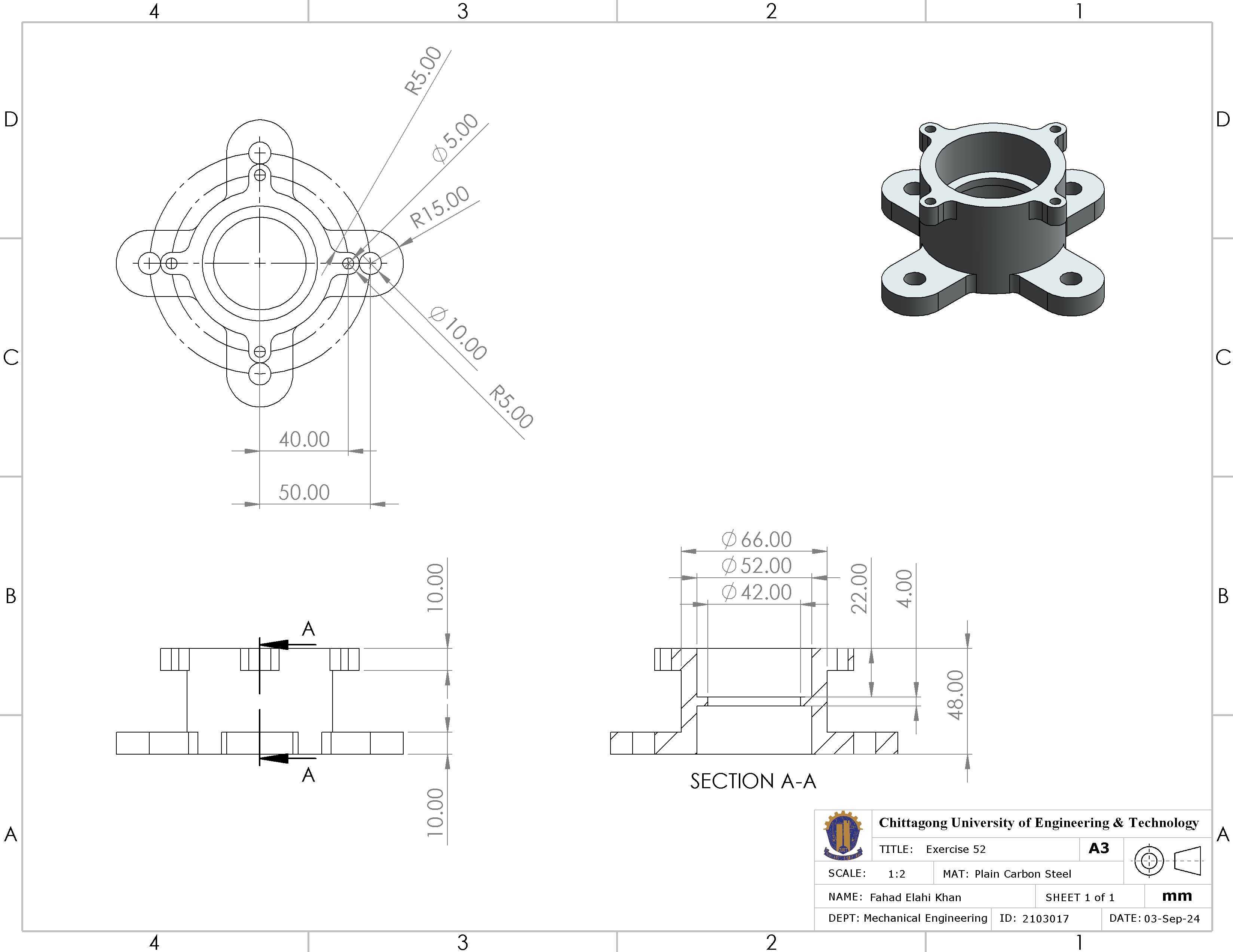

从安装边界尺寸来看,主体腔体的外径根据内部通径匹配,比如内部通径为50mm时,腔体的外径设置为70mm,保证侧壁有足够的厚度承受介质压力,六个安装耳的外边缘所在的圆周直径控制在120mm左右,相邻两个安装孔的中心距保持一致,公差控制在±0.1mm,保证与对接件的孔位完全重合。安装耳的厚度比腔体侧壁厚度厚2-3mm,提升安装位置的结构强度,避免螺栓锁紧时安装耳出现变形。腔体的上端面与下端面都需要做铣平处理,表面粗糙度达到Ra3.2即可满足密封要求,不需要过高的加工精度,平衡加工成本与使用性能。
建模过程中需要注意几个关键细节,首先是圆周阵列安装耳时,要以腔体的中心轴线为阵列基准,保证每个安装耳的位置度符合要求;其次是凸台拉伸安装耳时,要保证凸耳与主体腔体的合并特征完全布尔运算到位,避免出现实体缝隙影响后续的工程图生成与仿真分析;圆角特征要在所有拉伸特征完成后再添加,避免因为特征顺序问题导致圆角失败或者出现碎面。另外,腔体内部的台阶位置也要做小尺寸圆角过渡,减少介质流动时的阻力,同时避免加工时出现清根困难的问题。这类碳钢件通常采用Q235或者45号钢加工,表面做发黑处理即可满足常规的防锈要求,如果应用在腐蚀环境中,可以额外做镀锌或者喷塑处理,建模时不需要考虑涂层厚度,因为涂层厚度在0.1mm以内,对装配尺寸的影响可以忽略。
在实际选型替换时,需要重点核对三个尺寸参数:内部通径尺寸、安装孔的中心距、腔体总高度,这三个尺寸直接决定了部件能否适配现有安装空间。如果是用于轴承座场景,还需要核对腔体内部的台阶尺寸是否与匹配的轴承外径公差符合,通常轴承安装位的公差采用H7级,保证轴承可以顺利压入同时不会出现外圈转动的问题。这类结构的通用性很强,只需要调整安装耳的数量、通孔直径、腔体通径,就可以适配不同的安装场景,是机械结构设计中非常典型的一类法兰式安装腔体零件。
