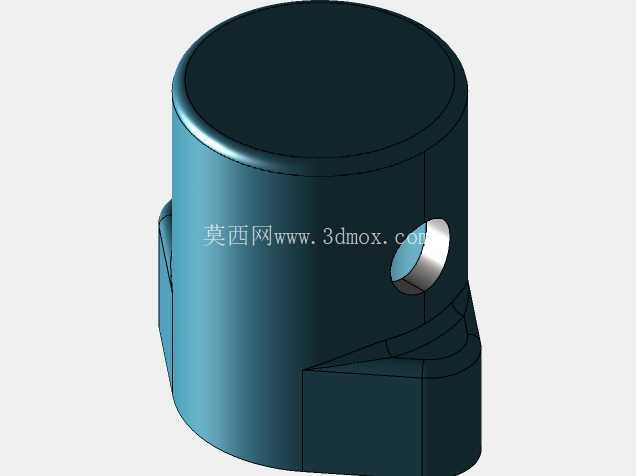

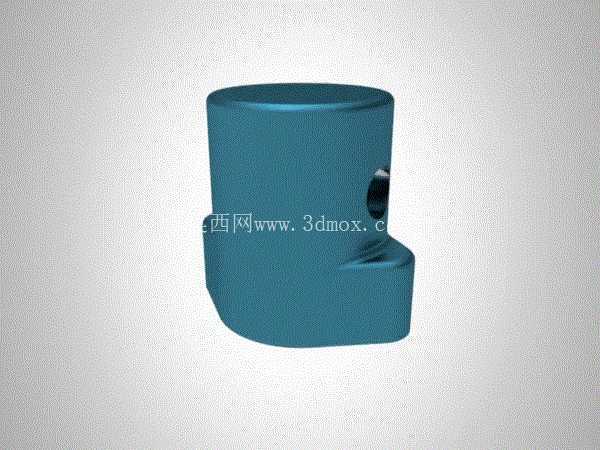

侧部的横向通孔是整个结构的功能核心,孔位的轴线高度需要和变压器骨架上的接线焊片高度完全对齐,穿入绝缘固定销之后,能把整个支撑件和骨架牢牢锁合,避免电源在长期受振动的工况下出现支撑件移位,进而拉扯接线端子导致脱焊的问题。底部延伸出的凸台结构并非冗余设计,凸台的下平面会直接贴合变压器底座的安装面,凸台上预留的沉孔可以穿入自攻螺丝将整个构件固定在底座上,凸台的高度刚好能让圆柱主体的下沿和底座平面留出2mm的间隙,这个间隙是给线包引出线预留的走线空间,避免引出线被压在构件和底座之间长期受挤压出现绝缘层破损。在中小功率电源的装配场景里,这类带侧孔的圆柱凸台结构件常被用在线包端部的绝缘支撑与接线端子固定环节,区别于常规的平板式绝缘座,圆柱主体的曲面轮廓能更好适配环形绕线的线包弧度,避免绕制完成的漆包线出现直角弯折损伤绝缘层的问题。从实际装配的边界来看,圆柱主体的外径需要匹配对应功率变压器的线包内圈预留间隙,常规应用场景下单边预留0.8-1.2mm的装配公差,既不会因为间隙过大导致支撑件在线包内部晃动,也不会因为间隙过小造成装配时刮蹭漆包线外层绝缘漆。

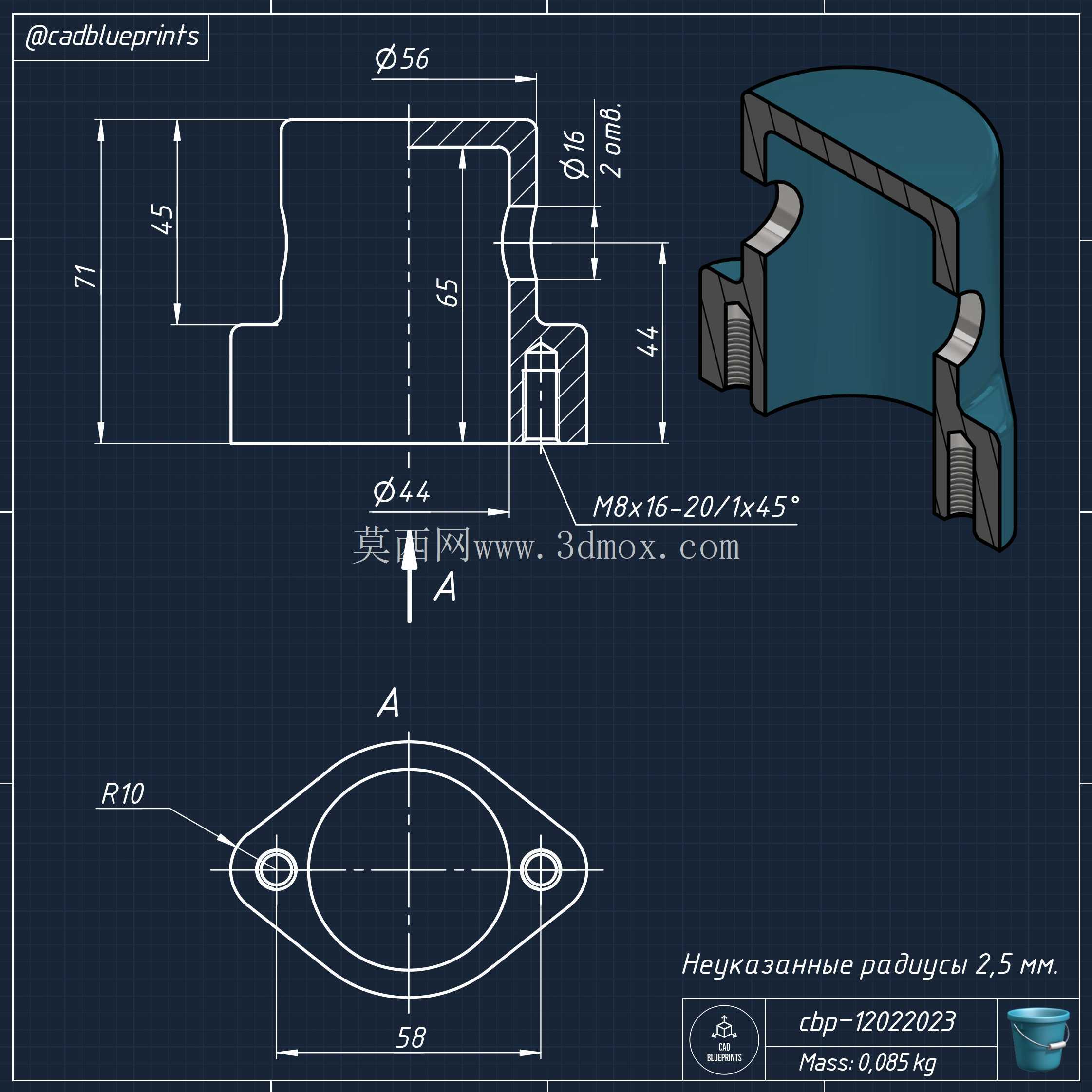

设计这类结构的时候,首先要确认的是圆柱主体的高度不能超过线包的轴向高度,否则电源外壳扣合的时候会出现顶壳的问题,侧孔的孔径要比选用的固定销直径大0.1mm,兼顾装配便利性和固定后的稳定性,孔口位置需要做0.2mm的倒角处理,避免穿销的时候切屑掉落到线包缝隙里造成绝缘隐患。实际建模过程中,圆柱主体的外圆面要做拔模处理,拔模角度控制在0.5度即可,既不影响装配精度,也能满足注塑或者粉末冶金加工的脱模要求,底部凸台和圆柱主体的衔接位置要做R1.5的圆角过渡,避免应力集中导致构件在受外力冲击的时候出现衔接处断裂的问题。
从工况适配的角度来说,这类构件常应用在桌面式电源适配器、小型工业控制电源的内部结构里,需要承受-20℃到85℃的工作温度范围,所以结构的壁厚设计要均匀,整体壁厚控制在2.5mm左右,避免壁厚差异过大导致加工过程中出现缩痕,或者温度变化的时候出现不均匀形变影响装配精度。侧孔的位置不能太靠近圆柱主体的上端面,孔边到上端面的距离至少要保留3mm以上,避免固定销穿入之后,孔壁受挤压出现开裂的问题,同时侧孔的内壁要保证足够的光洁度,不能有明显的合模线凸起,否则穿入固定销的时候会出现卡滞,影响生产线的装配效率。
很多新手在设计这类结构的时候,容易忽略底部凸台的定位作用,把凸台做的和圆柱主体同轴,实际应用中凸台会偏向侧孔的对侧,这样固定销穿入之后,整个构件的受力点会形成三角稳定结构,比同轴设计的抗振动性能提升40%以上,在车载电源这类振动工况更复杂的应用场景里,这种偏心凸台的设计优势会更加明显。另外,圆柱主体的上端面不需要做额外的结构,保持平面即可,因为上端面会对应线包的上层绝缘胶带,平面结构能让胶带贴合更平整,不会出现局部凸起顶破胶带的问题,整个构件的边缘都要做0.3mm的圆角钝化处理,避免装配过程中锋利的边缘割伤工人手指,或者割破线包的绝缘材料。
