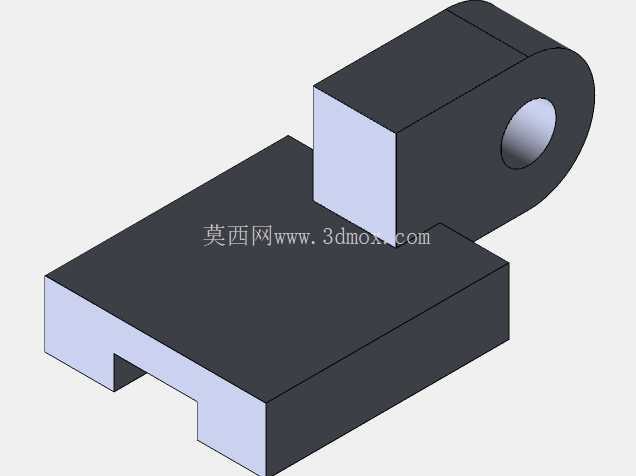

带凸台铰接座的基座类机械练习构件

　　该构件属于典型的机械结构连接类练习零件，核心功能是为设备提供底部支撑与上部铰接连接的复合结构，在小型工装夹具、非标自动化设备的定位模组、教学实训台架中都能见到同类结构的实际应用，主要承担承载上部铰接件的径向载荷、同时通过底部卡槽实现自身在导轨或安装基板上的快速定位固定。从结构设计逻辑来看，下部采用带双侧开槽的矩形基座，开槽的作用是匹配安装基准面的凸条，实现X方向的限位，基座底面为精加工平面，保证安装后整体的平面度误差控制在机械装配要求范围内，避免上部铰接孔出现轴线倾斜导致的转动卡滞问题。

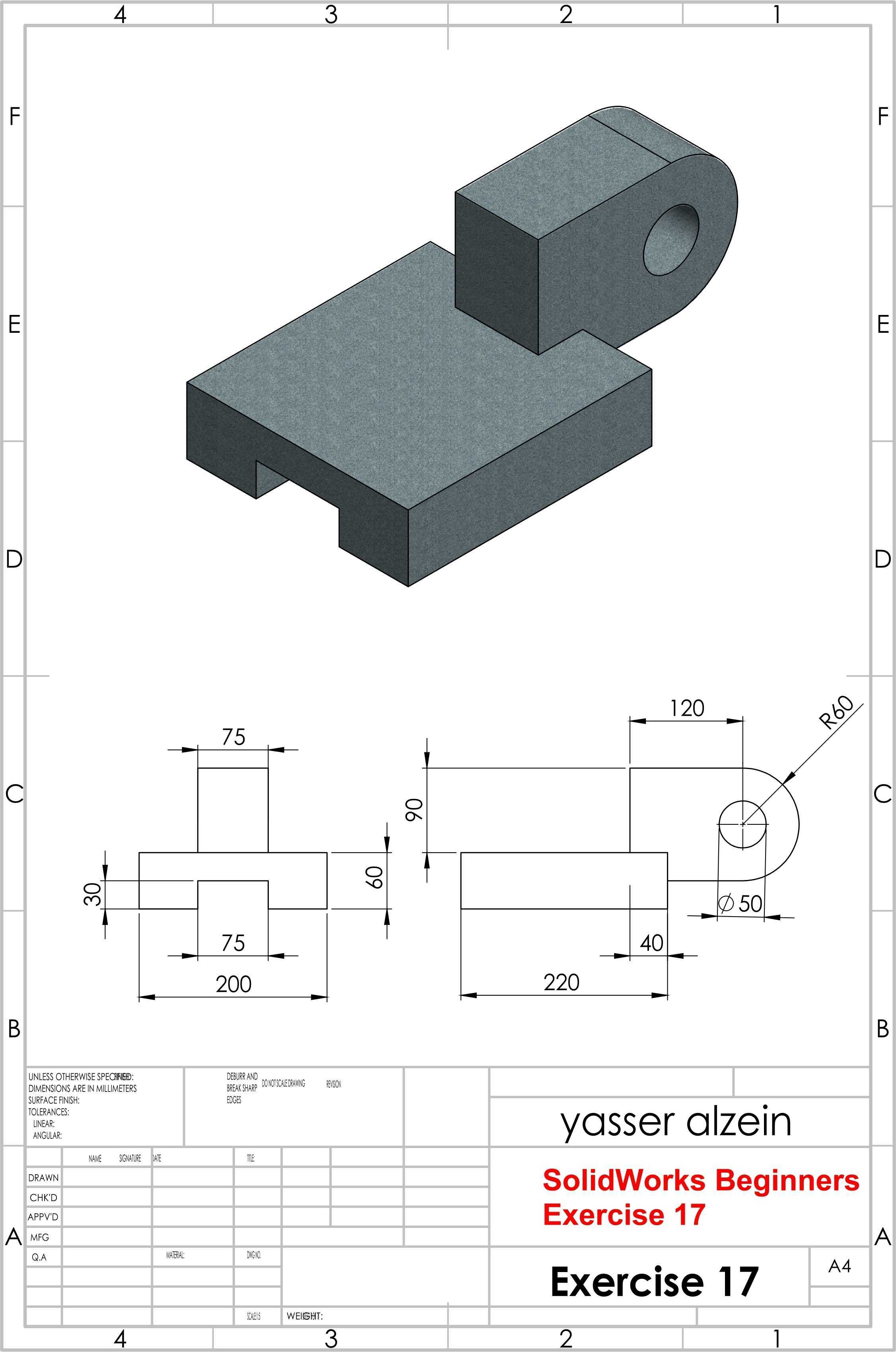

　　上部的带孔凸台与基座采用一体化结构设计，凸台一侧为垂直于基座顶面的方形连接段，保证与基座结合面的接触面积足够，降低应力集中风险，另一侧延伸为带同轴通孔的圆柱段，通孔为铰接配合面，内孔表面需要满足铰接销轴的转动配合精度要求，设计时需要预留合适的公差带，既要保证销轴转动灵活，又要避免配合间隙过大产生的径向窜动。从安装边界来看，基座的整体长宽尺寸适配常规100mm间距的安装孔位布局，底部开槽的宽度与深度匹配工业铝型材的常用凸台规格，不需要额外加工转接板即可直接安装在标准铝型材框架上；上部铰接孔的轴线距离基座顶面的高度经过合理设定，保证铰接后配套的连杆类零件转动时不会与基座顶面产生运动干涉，凸台外侧的圆柱面外径大于铰接孔直径，为孔壁提供足够的壁厚，满足常规载荷下的结构强度要求，不会在长期铰接转动受力后出现孔壁开裂变形的问题。

　　建模过程中需要重点关注几个结构细节：一是基座与上部凸台的结合处需要做合理的圆角过渡，避免直角连接处的应力集中，尤其是在承受交变铰接载荷的工况下，圆角过渡能大幅提升构件的疲劳强度；二是底部开槽的内侧棱边需要做倒角处理，方便安装时快速卡入安装基准的凸条，同时避免棱边锐角划伤安装基准面；三是上部铰接孔的两端需要做倒角，方便销轴的装配导入，也能去除孔口的毛刺，避免装配时割伤操作人员或刮伤销轴表面。

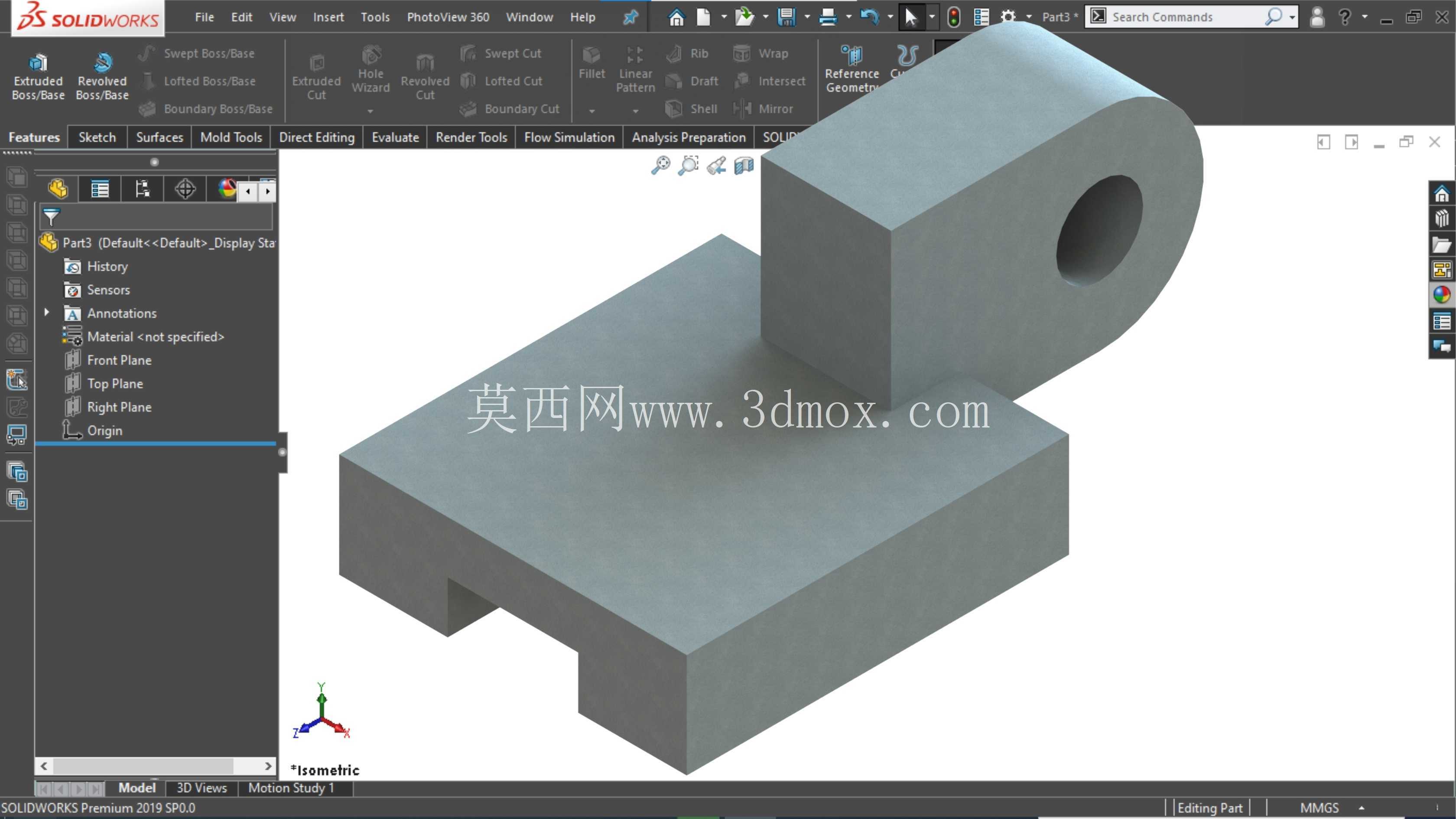

　　这类结构虽然形态简单，但涵盖了机械零件设计中最基础的支撑、连接、限位、配合等核心设计要素，是掌握三维建模中拉伸、切除、圆角、倒角等基础特征操作的典型练习案例，通过对该构件的建模练习，能够快速理解机械零件从功能需求到结构落地的设计逻辑，掌握安装边界、配合公差、应力规避等基础设计要点，为后续复杂机械结构的设计建模打下扎实的基础。在实际工程应用中，这类构件常作为小型摆动机构的铰接支座使用，比如小型料仓的挡料板摆动支座、检测设备的探针摆臂支座、工装夹具的压头铰接座等，虽然属于小型结构件，但却是整套机构中保证运动精度与结构稳定性的关键基础零件，设计时的尺寸偏差、结构强度不足都会直接导致整套机构的运动卡滞、定位精度下降甚至结构损坏。
