异形槽式结构机械练习建模作品

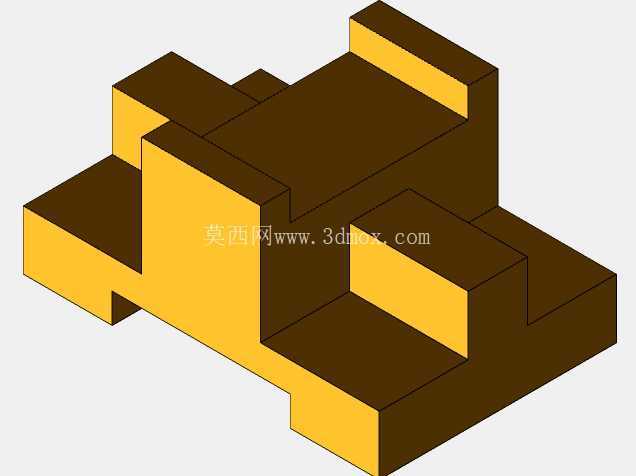

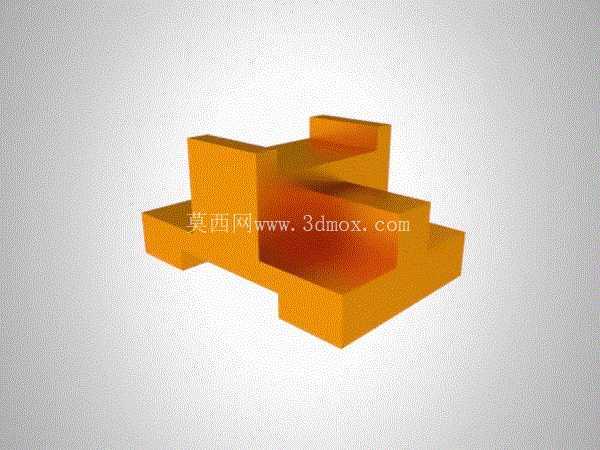

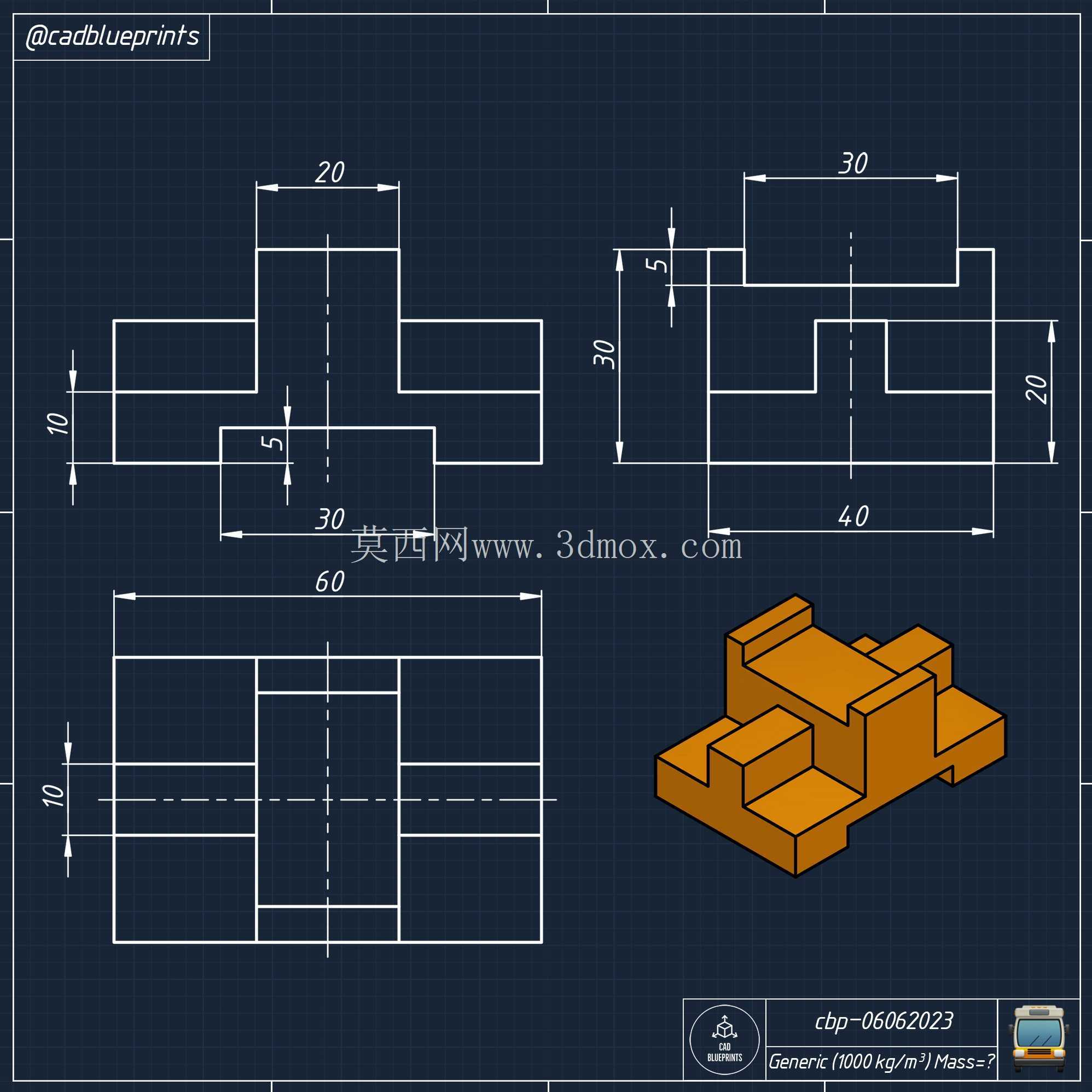

　　这类带内凹异形槽的块状构件，常出现在小型机电设备的内部定位、工装夹具的承载卡位场景中，日常做结构设计练习时，这类构件能很好地锻炼拔模斜度控制、凸台与凹槽的配合公差把控能力，很多刚接触三维建模的工程师，都会从这类非对称块状构件入手，练习基准面选择、特征叠加的逻辑。从结构本身来看，这个构件整体为块状基体，上方延伸出两个对称的凸台结构，中部预留了半开放的内凹槽位，槽体的转角处做了均匀的圆角过渡，避免应力集中的同时，也能适配注塑或者铣削加工的工艺要求，不会出现锐角加工不到位的问题。

　　实际应用中，这类构件的内槽可以用来卡装小型电子元件的引脚定位座，两侧的凸台可以作为安装时的卡位基准，和设备机架上的预留卡槽配合，不需要额外的紧固件就能实现初步定位，后续再通过侧边的螺丝孔完成锁紧，安装效率比纯平面安装的构件高不少。做这类构件的建模时，首先要确定底部的安装基准面，先拉伸出整体的块状基体，再通过切除特征做出中部的内凹槽，这里要注意槽深和基体厚度的比例，不能因为开槽导致构件整体刚性不足，一般槽深控制在基体总厚度的三分之二以内，保留足够的实体壁厚来承受安装时的锁紧力，以及设备运行过程中产生的振动载荷。两侧凸台的高度要和内槽的深度匹配，凸台的顶面要和安装面保持平行，不然安装时会出现卡位偏移，导致后续装配的元件定位不准。构件的所有外露棱边都做了小尺寸的倒角处理，一方面是避免加工后产生的锐边划伤操作人员，另一方面也能在装配时起到导向作用，让构件能更顺畅地滑入机架的安装位。从安装边界来看，这类构件的整体外轮廓尺寸偏小，适合在紧凑的设备内部空间使用，安装时不需要预留太大的操作空间，侧边的安装孔位距离边缘的尺寸要满足螺丝安装的最小边距要求，避免锁螺丝时出现边缘开裂的问题，对于塑料材质的这类构件，安装孔周边还会做局部的加厚处理，提升孔位的结构强度。

　　建模过程中还要注意各个特征的父子关系，尽量把基准特征放在建模树的最前端，后续修改尺寸时不会出现特征报错的问题，比如要调整内槽的宽度时，只需要修改切除特征的草图尺寸，不会影响两侧凸台和基体的整体尺寸，这种建模逻辑也符合实际工程设计中的改图需求，毕竟实际项目中很少有一次建模就完全定型的情况，大部分都需要根据装配测试的结果反复调整尺寸。另外这类构件的槽体内壁要保持足够的平面度，不然卡装元件时会出现卡滞或者间隙过大的问题，建模时不需要额外做拔模斜度的位置，要严格按照垂直于基准面的要求来做，避免加工后出现锥度影响装配精度。

　　很多新手做这类练习件的时候，容易忽略圆角的顺序，往往是先做圆角再切除槽体，这样会导致槽体边缘的圆角不均匀，正确的顺序应该是先完成所有的凸台和切除特征，最后统一做圆角和倒角处理，这样所有过渡位置的圆角半径才能保持一致，外观和工艺性都更好。这类构件虽然结构不算复杂，但是涵盖了三维建模中最常用的拉伸、切除、圆角、倒角等基础特征，把这类基础件的建模逻辑摸透，后续做更复杂的装配体时才能理清各个零件之间的配合关系，不会出现特征混乱、改图困难的问题。在实际的设备装配中，这类小型定位构件往往不起眼，但是如果尺寸公差控制不好，会导致整个模组的装配精度下降，甚至出现元件安装后松动、接触不良的问题，所以建模时的尺寸链计算也很重要，从安装基准面到槽体定位面的尺寸公差，要控制在合理的范围内，既要保证加工可行性，也要满足装配精度要求。
