带侧开槽阶梯式柱状基座结构练习件

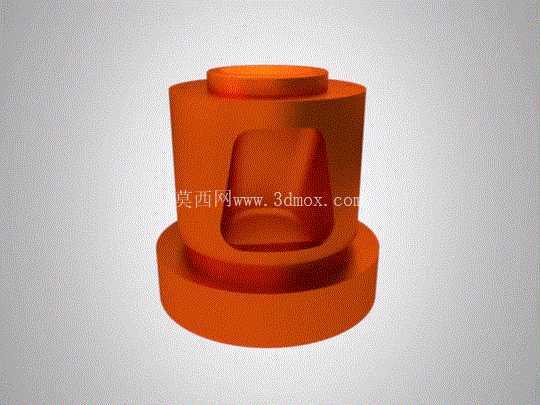

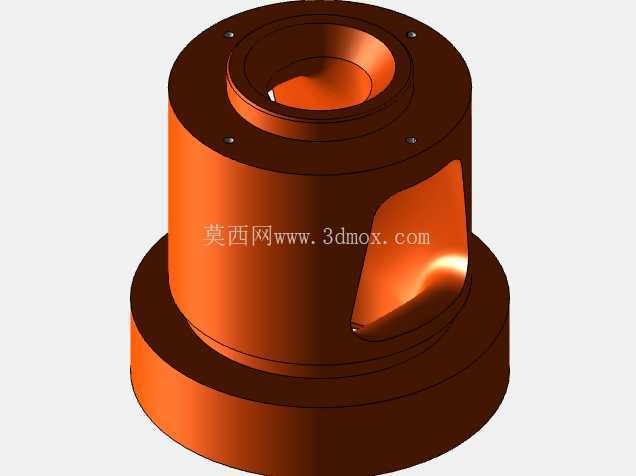

　　这类带侧部通槽的阶梯柱状基座，在小型机电设备的定位支撑场景中十分常见，日常接触到的低压配电模块、小型传感组件的安装固定位，经常会用到同构型的支撑座。从结构功能来看，底部的大直径法兰盘是主要的安装承载面，加工时需要保证法兰底面的平面度控制在0.05mm以内，避免安装后出现倾斜偏载，法兰盘上通常会预留3-4个沉头安装孔，用来穿设M4-M6规格的内六角螺钉，和设备基板完成锁附固定，安装时要注意螺钉的锁紧扭矩控制在4-6N·m，防止扭矩过大导致法兰边缘出现应力开裂。上部的柱体部分做了两级阶梯设计，最顶端的小直径凸台是定位配合面，通常和上方配套构件的内孔做H7/h6的间隙配合，装配时可以快速完成径向定位，不需要额外做找正调整。侧部开设的通槽是整个构件的核心功能区，槽体的内壁做了圆角过渡处理，避免应力集中，这个槽位既可以用来穿设设备内部的连接线缆，也可以作为卡扣配合位，和相邻构件的凸块完成卡接固定，省去额外的连接紧固件，在小型轻量化设备的紧凑装配场景下，这种集成式的槽位设计能有效减少零件数量，压缩整体装配空间。

　　设计这类构件的时候，首先要根据实际承载的载荷大小确定各段的直径尺寸，底部法兰的直径通常要比上部柱体大30%-40%，保证支撑稳定性，法兰的厚度不能小于柱体壁厚的1.2倍，避免锁附螺钉时法兰出现变形。侧槽的开设位置要避开柱体的主受力路径，槽的边缘要做R2-R3的圆角处理，不能留尖锐直角，否则在受振动载荷的时候，直角位置很容易萌生疲劳裂纹，缩短构件的使用寿命。如果是用在有绝缘要求的电气设备场景，这类构件通常会选用电木或者增强尼龙材料注塑加工，加工时要注意槽位的脱模斜度控制在1°-1.5°，避免脱模时拉伤槽体内壁；如果是用在有强度要求的机械支撑场景，一般会选用6061铝合金做CNC铣削加工，加工完成后要做阳极氧化处理，提升表面耐磨和耐腐蚀性能。

　　从安装边界来看，这类基座的整体高度通常控制在40-60mm区间，底部法兰直径在50-70mm，安装时需要在基板上预留比法兰直径大5mm左右的操作空间，方便螺钉的锁附作业，侧槽的开口方向要和线缆走线或者卡扣装配的方向对齐，避免装配后出现干涉。建模的时候要注意各段阶梯的同轴度公差设定，顶端定位凸台和底部法兰的同轴度要控制在Φ0.03mm以内，否则装配后上方构件会出现偏斜，影响整体设备的装配精度。槽体的深度要根据实际穿线或者卡接的需求设定，通常槽深不超过柱体壁厚的60%，避免开槽后柱体的结构强度下降过多，无法满足承载要求。另外，柱体和法兰衔接的位置要做R1.5的圆角过渡，减少应力集中，在承受侧向冲击载荷的时候，这个过渡圆角能有效分散应力，避免衔接位置出现断裂。这类构件虽然结构不算复杂，但是涵盖了阶梯轴类、法兰盘、侧槽加工的典型工艺特征，很适合作为三维建模和机加工工艺的练习案例，建模过程中可以熟练掌握拉伸、切除、圆角、同轴度约束等常用操作，也能对机械零件的工艺合理性设计形成更直观的认知。
