带孔立板安装支座结构建模练习

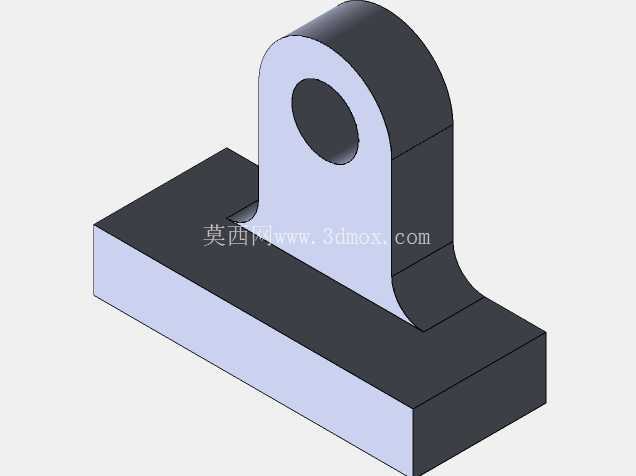

　　这类带孔立板的支座结构，在轻工输送线、小型工装夹具台、非标自动化单机的铰接点位上十分常见，日常做结构设计时经常会碰到类似的安装需求。从实际使用场景来看，这个零件主要承担两个方向的载荷：底部矩形底座通过螺栓锁紧在设备安装基面，承担整体的竖向支撑力，上方立板的通孔用来穿装铰接销轴，连接摆臂、连杆类活动构件，传递水平方向的摆动力矩，很多小型气动摆台的末端支撑、手动夹具的铰接基座都会用到同构型的零件。

　　做这个结构的建模练习时，首先要理清安装边界的约束：底部底座的长宽尺寸要匹配安装面的螺栓孔位间距，常规同规格支座的底座厚度不会低于整体高度的六分之一，避免锁紧螺栓时底座出现翘曲变形，底座的四个边角要做小尺寸倒角，去除加工毛刺的同时，也能避免安装时刮伤装配人员的手部。立板和底座的衔接位置做了圆弧过渡，这个过渡圆角不是单纯的外观修饰，而是为了降低应力集中系数——如果直接做直角衔接，在销轴承受交变摆动力的时候，直角根部很容易出现应力开裂，圆角半径一般取立板厚度的0.3到0.5倍，既能保证应力分散效果，也不会过多占用周边的安装空间。

　　上方立板的通孔是核心功能特征，孔的轴线要和底座安装面保持严格平行，同时孔中心到立板两侧面的对称度公差要控制在0.1mm以内，不然穿装销轴后会出现别卡，导致摆臂转动不畅。立板的顶部做了半圆弧收尾，圆弧圆心和通孔圆心重合，这样的设计一方面能减少零件整体重量，另一方面也能避免立板顶部和摆动的连杆发生运动干涉，很多新手做练习时容易把立板顶部做成直角，后续做运动仿真的时候就会发现构件运动到极限位置时会和支座发生碰撞。

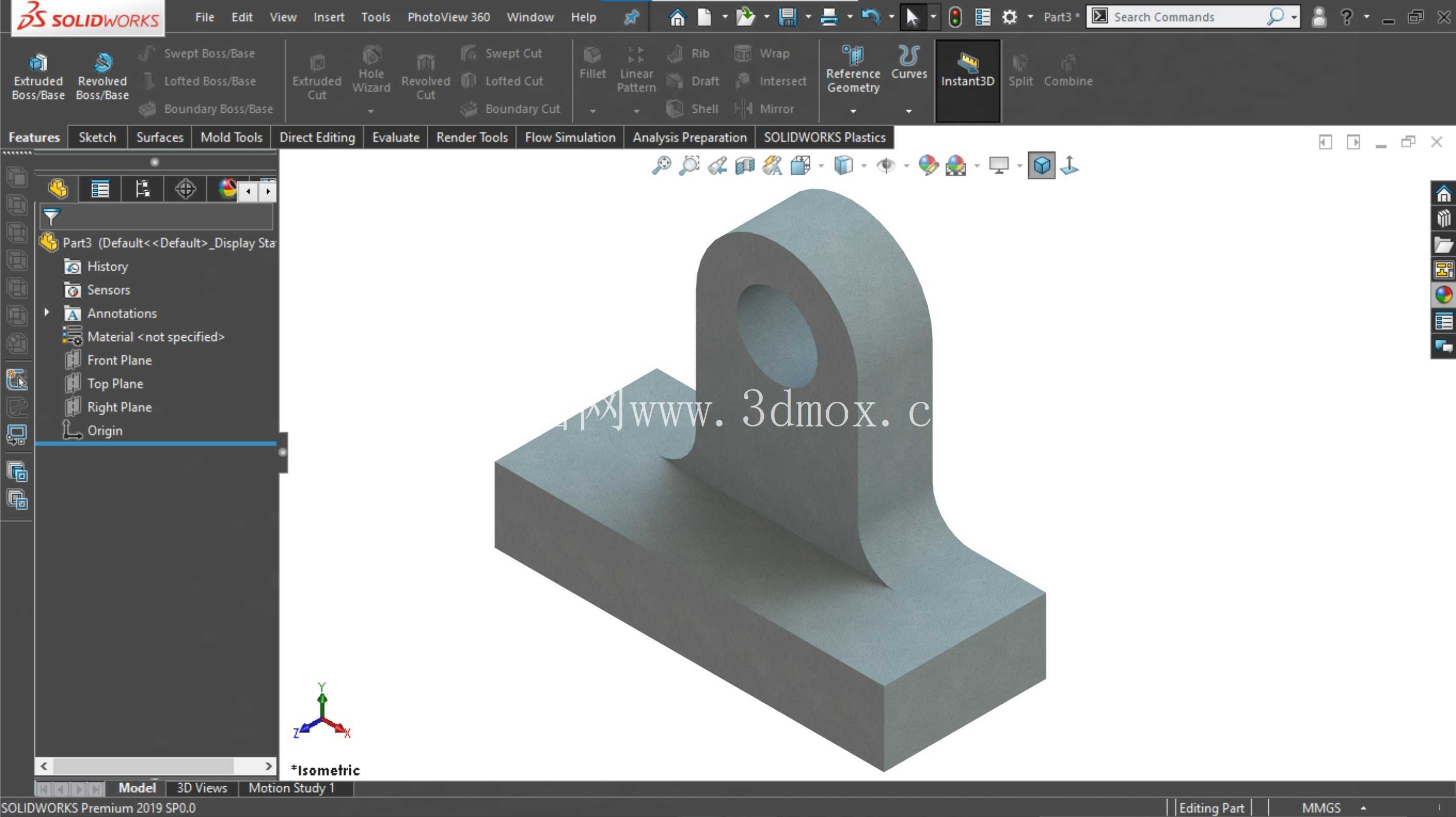

　　建模过程中可以先绘制底座的矩形草图，拉伸得到底座基体，再在底座上表面绘制立板的截面轮廓，这里要注意立板和底座的衔接处要提前把过渡圆角画在草图里，避免后续倒圆角时出现特征失败的问题。立板拉伸完成后，在立板中心绘制通孔草图做切除，最后给所有锐边添加小尺寸的倒角或圆角，还原真实机加工零件的工艺特征。

　　从实际选型的角度看，这类支座如果用于轻载工况，一般选用铝合金材质做阳极氧化处理，重量轻且防锈能力好；如果用于有冲击载荷的工装场景，会选用45号钢做调质处理，表面发黑防锈，通孔位置还会加装钢套来提升耐磨性能，避免销轴反复转动磨损孔壁。设计时还要注意通孔的直径要和选配的销轴直径做间隙配合，间隙量控制在0.02到0.05mm之间，既保证转动灵活，又不会因为间隙过大出现摆动窜量。另外底座上的安装螺栓孔一般做沉头设计，让螺栓头不突出底座表面，保证支座安装后和基面完全贴合，不会出现安装倾斜的问题。很多初学者做这类练习时容易忽略工艺细节，比如把安装孔做成直通孔，螺栓锁紧后头部突出，导致支座安装不稳，后续使用时整个支撑结构会出现晃动。

　　做这类基础零件的建模练习，核心不是把外形画得像，而是要结合实际使用场景去倒推每个特征的设计意义，每个圆角、每个孔的尺寸、每个面的公差要求，都是为了满足实际装配和使用的需求，脱离工程实际的建模只是画形状，只有结合工艺、装配、载荷要求去做特征设计，才能真正掌握结构设计的逻辑。
