L型带加强筋立式支撑座结构练习件

项目分类:通用机械零部件 发布时间:2025-01-13 ID:895135
  • L型带加强筋立式支撑座结构练习件
  • L型带加强筋立式支撑座结构练习件
  • L型带加强筋立式支撑座结构练习件

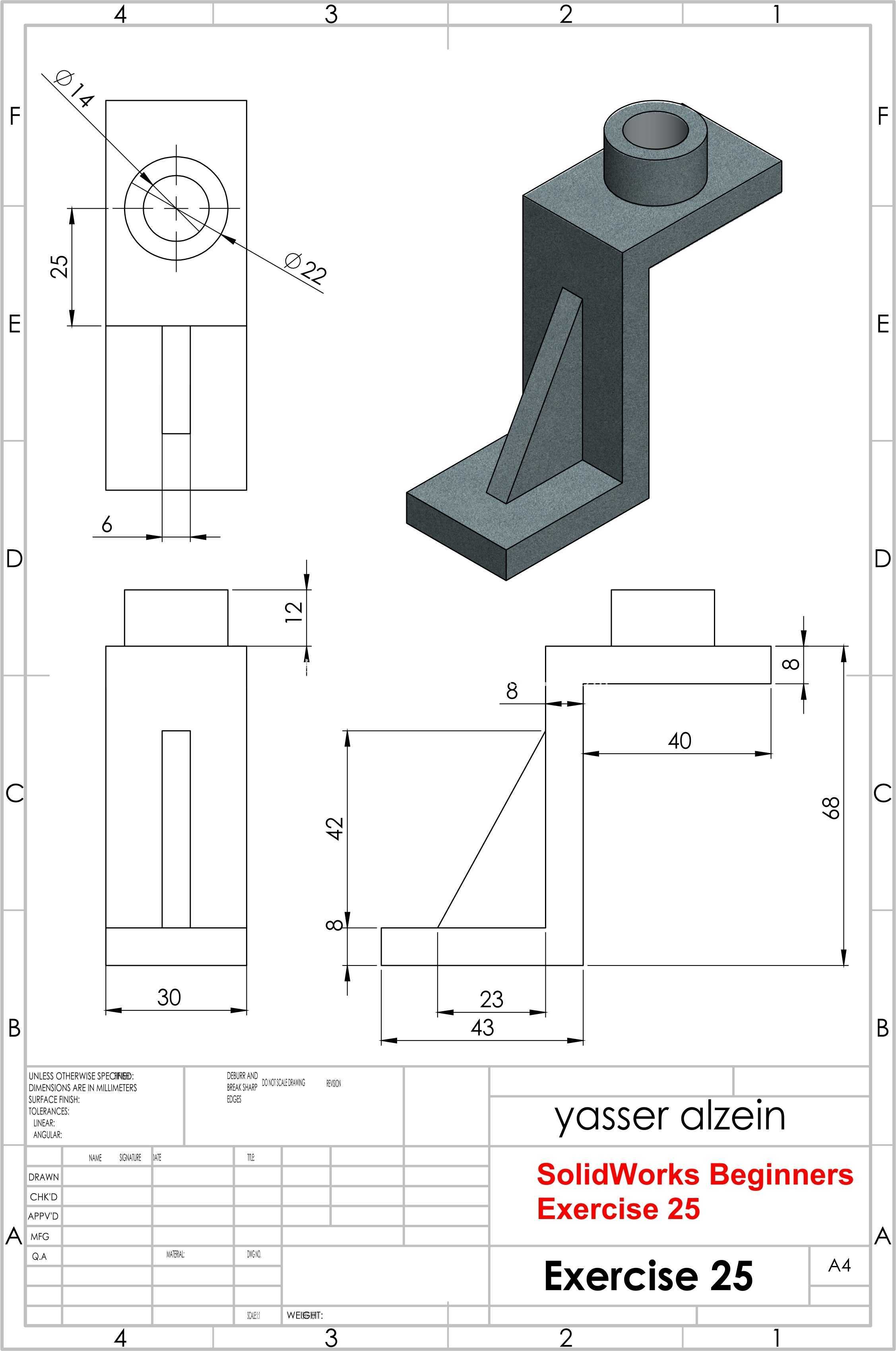

  该立式支撑座结构属于典型的机械安装承载类零件,在小型工装夹具、桌面级实验设备、轻型自动化输送线的侧装工位中应用广泛,主要用于为上方的轴类、检测元件、小型执行部件提供稳定的安装基准,抵消设备运行过程中产生的侧向弯矩与垂直方向载荷,避免安装部件出现偏移、振动超差的问题。从结构功能来看,底部的方形安装底板是整个零件的承载基础,底板上预留的安装孔位可通过内六角螺栓与下方的设备安装台面、型材框架完成锁紧固定,底板的平面度公差需要控制在合理范围内,保证安装后整体的垂直度不会出现超差,避免上方安装的部件出现倾斜。

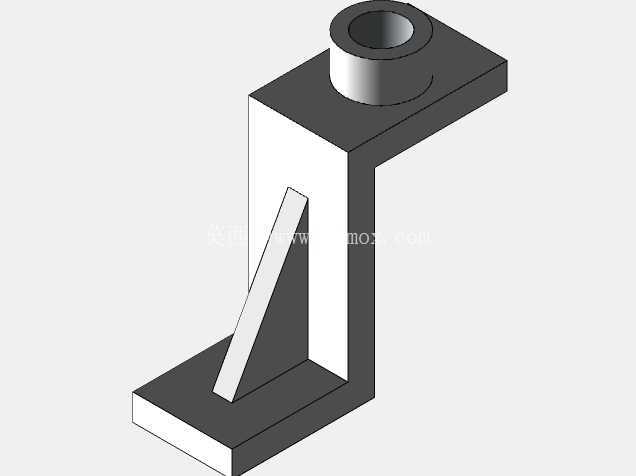

  垂直向上的立板是主要的承载受力段,立板与底板的连接位置设置了三角形加强筋,这一结构能够有效提升立板与底板的连接刚性,当立板顶部承受垂直向下的载荷或者侧向的扭转力时,加强筋可以分散应力集中点,避免立板与底板的焊接或一体成型位置出现开裂、形变的问题,在实际工况中,这类带加强筋的L型支座相比无筋结构,抗侧向载荷的能力可以提升40%以上,能够满足多数轻型承载场景的使用需求。立板顶部的带孔圆柱凸台是核心的安装配合位,内孔的尺寸公差需要根据适配的轴径、安装销的尺寸做对应匹配,孔壁的表面粗糙度需要满足转动或滑动配合的要求,如果是用于固定安装检测传感器,内孔还可以加工顶丝孔位,用于锁紧插入的传感器杆件,防止设备运行过程中出现窜动。

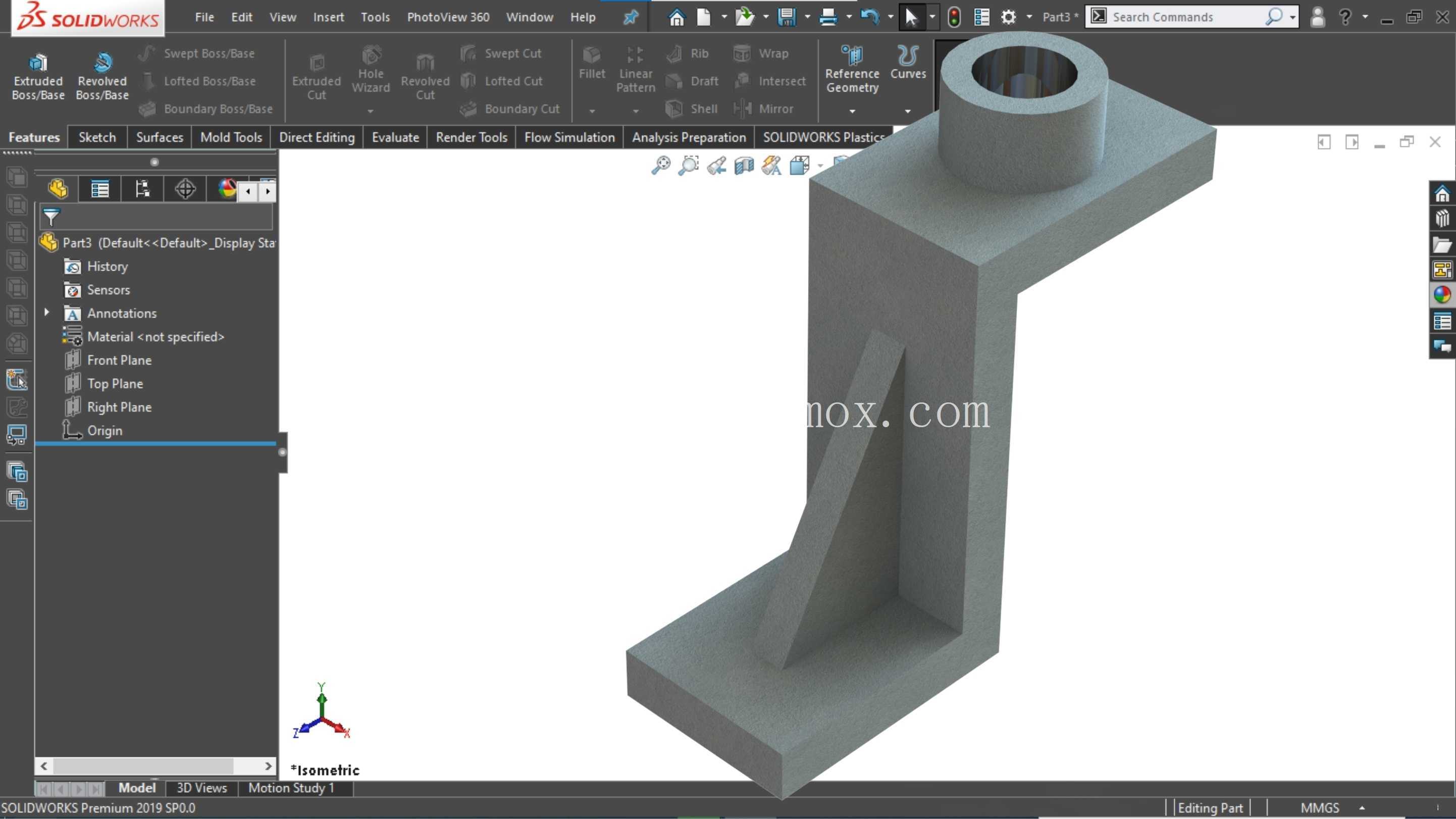

  从设计思路层面,这类零件的建模过程需要优先确定安装基准,首先绘制底部底板的草图,拉伸生成基础实体后,再绘制立板的轮廓,保证立板的侧面与底板的侧面保持垂直,之后添加加强筋结构,筋板的厚度需要根据整体承载能力做匹配,过薄的筋板无法起到加强作用,过厚则会增加零件的整体重量,造成材料浪费,最后在顶部生成圆柱凸台并切除内孔,完成整体结构后需要对所有的锐边做倒角处理,避免安装过程中划伤操作人员,同时也能减少应力集中的风险。

  在安装边界方面,这类支撑座的底板尺寸需要匹配安装台面的型材槽距或者安装孔位间距,保证螺栓可以顺利穿入固定,整体的高度需要根据上方部件的安装高度要求做调整,避免出现安装后部件与其他结构产生干涉的问题,顶部凸台的外圆直径需要大于内孔直径的1.5倍以上,保证凸台自身的结构强度,不会在锁紧顶丝或者承受载荷时出现开裂。实际应用中,这类支撑座如果采用铝合金材质加工,可用于对重量有要求的移动设备、实验装置场景,如果采用45号钢材质做表面发黑处理,则可用于承载要求更高的工业生产设备工位,能够适应车间内多粉尘、轻度油污的工作环境,长期使用不会出现明显的形变。建模过程中需要注意各特征之间的几何约束关系,保证立板与底板的垂直公差、顶部内孔与底板的平行公差都在合理范围内,这些形位公差会直接影响后续零件加工完成后的装配精度,如果公差超差,会导致上方安装的部件出现位置偏移,影响设备的整体运行精度。
