法兰连接式三通球阀结构三维设计

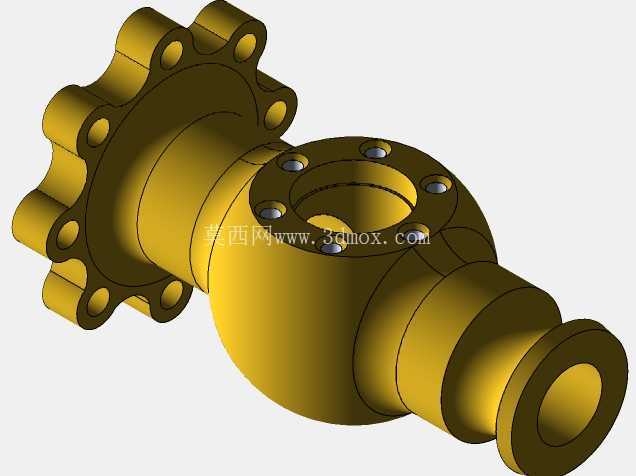

　　从结构设计逻辑来看，这款阀体采用一体式铸造型腔思路，主体球形腔室是容纳阀芯的核心空间，三个连接端分别对应不同的管路对接需求：一端为多螺栓孔的花边形法兰端，这类法兰结构相比常规圆形法兰，在同等螺栓预紧力下能获得更均匀的密封面压合效果，适合中低压工况下的大口径管路对接，法兰端的密封面预留了密封垫片安装槽位，安装时可根据输送介质特性选配橡胶、金属缠绕等不同材质的密封垫片，保证连接位置的密封可靠性；另一端为阶梯轴式的插接端，可直接与带承插接口的管路进行焊接或是卡套连接，适合安装空间局促、无法布置法兰螺栓操作空间的管路场景；侧向上的圆形法兰端则用于对接执行机构或是检修端盖，日常维护时无需将整个阀体从管路上拆卸，只需打开侧端盖即可完成阀芯、密封件的更换，大幅降低后期运维的工作量。在石化输送、市政供水管网、工业流体调配的管路系统中，这类带法兰连接结构的三通球阀，核心作用是实现管路内流体的流向切换、支路分流或是截流管控，相比普通两通球阀，它能在单阀体上完成三个方向管路的连通控制，减少管路中额外加装的接头与阀门数量，降低管路泄漏点的同时，也能压缩管路排布的占用空间。

　　设计过程中首先要确定的是公称通径与压力等级的匹配关系，球形腔室的内径要与三个连接端的通径保持一致，避免通径突变造成流体阻力增大、介质淤积的问题，腔室壁厚需根据公称压力进行强度校核，既要保证承受管路额定压力时不出现形变，也要避免壁厚过大造成材料浪费、整体重量超标。法兰端的螺栓孔排布采用均布设计，花边形的法兰外轮廓是在圆形法兰基础上，将非螺栓连接区域的材料去除，在保证螺栓孔位置结构强度的前提下，减轻法兰端的整体重量，螺栓孔的孔径要匹配对应规格的连接螺栓，孔位的位置度公差需控制在合理范围内，避免现场安装时出现螺栓无法穿入的问题。

　　插接端的阶梯结构设计了定位轴肩，安装时管路插接到位后会与轴肩贴合，保证插接深度的一致性，轴肩位置也预留了焊接坡口，当采用焊接连接时，能保证焊料充分填充接缝位置，获得足够的焊接强度。侧端法兰的螺栓孔同样采用均布设计，端盖与阀体之间的密封面采用凹凸面结构，相比平面密封能承受更高的管路压力，也能避免密封垫片在压力冲击下出现移位。从安装边界来看，这款球阀在管路布置时，需要在法兰端预留足够的螺栓操作空间，方便施工人员使用扭矩扳手对螺栓进行对称预紧，侧端盖方向要预留不小于端盖直径的检修空间，方便后期拆装维护，插接端对接管路时要保证管路与阀体的同轴度，避免焊接后出现阀体受额外安装应力的问题，长期受安装应力会导致阀体形变，出现阀芯卡涩、密封失效的问题。

　　实际工况应用中，这类三通球阀可根据阀芯的结构形式，实现L型或是T型的流向控制：L型阀芯可实现两条正交管路的连通切换，用于不同介质管路的选择输送；T型阀芯可实现三条管路的连通或是分流，用于介质的混合、分流输送场景。设计时阀芯与阀体腔室之间的密封副采用软质密封搭配金属密封的双重结构，软质密封保证低压工况下的零泄漏，金属密封则在高温、高压工况下提供可靠的密封性能，避免软质密封材料在极端工况下失效。阀杆位置的密封采用多层填料结构，搭配填料压盖可在填料出现磨损时进行预紧补偿，无需频繁更换填料即可保证阀杆位置的密封效果，避免介质从阀杆位置出现外漏。整体结构没有多余的冗余设计，所有结构特征都服务于安装便利性、运行可靠性、维护便捷性这三个核心工程需求，建模过程中所有的倒角、圆角都按照实际加工工艺要求进行设置，避免出现尖锐棱角造成加工应力集中，也能避免安装维护过程中划伤施工人员。
