叉架类传动连接支撑构件结构

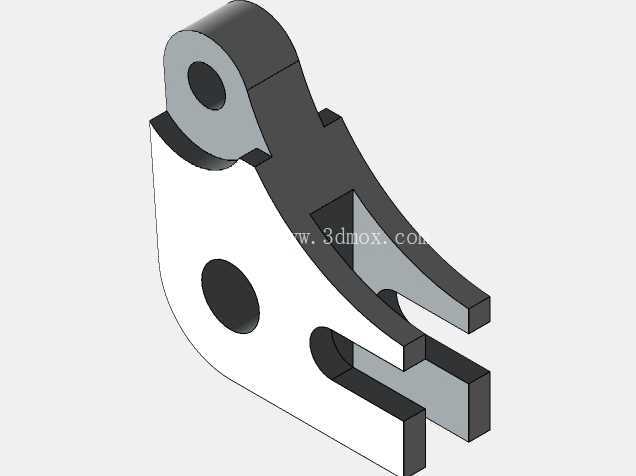

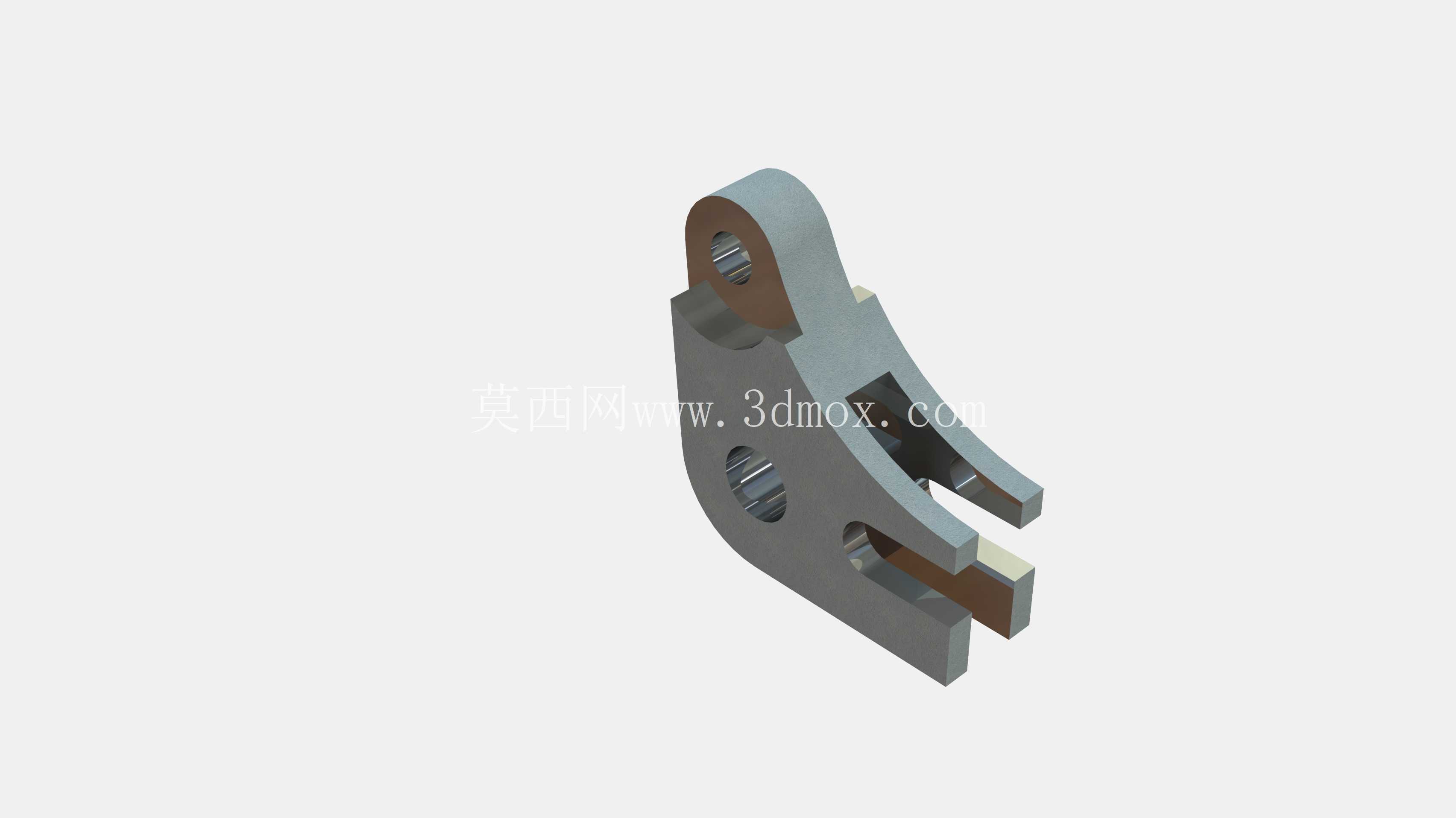

　　该构件属于典型的叉架类机械支撑连接零件，在各类中小型传动机构、工装夹具、轻工自动化输送线的摆臂传动单元中应用广泛，主要承担动力传递过程中的铰接支撑、行程限位以及相邻执行构件的连接定位作用，常见于间歇式送料机构、工位切换摆臂、夹具锁紧联动组件等需要往复摆动传动的工位场景。从结构功能来看，构件上端的带衬套铰接孔是核心的动力输入铰接位，孔内预留的衬套安装槽可镶嵌铜基或聚四氟乙烯材质的耐磨衬套，降低铰接销轴往复转动过程中的磨损量，延长构件整体使用寿命，该铰接位的同轴度公差需控制在0.02mm以内，避免摆动过程中出现卡滞、异响问题。

　　构件中部的镂空减重槽并非单纯为了减少材料用量，其槽体的内侧壁同时承担摆动行程的硬限位作用，当构件绕上端铰接轴摆动到极限位置时，槽壁会与相邻的固定限位块贴合，阻挡构件继续超行程转动，避免传动机构出现过位碰撞，槽体的边缘做了R2的圆角过渡，消除应力集中点，避免长期交变载荷下出现裂纹萌生。构件下端的叉型开口结构是执行端的连接位，开口的两个平行支脚分别设置同轴的销孔，用于连接末端的执行压头、拨块或者夹具压爪，开口的宽度尺寸根据配套执行件的安装厚度设计，支脚的厚度经过载荷校核，可承受最大1200N的径向推拉力而不发生塑性变形，销孔与连接销轴采用H7/h6的间隙配合，保证执行件连接后无多余窜动同时拆装便捷。

　　构件侧面的斜向通孔为辅助定位孔，在构件安装调试阶段，可插入定位销穿过该孔与基座上的工艺定位孔配合，快速锁定构件的初始安装角度，减少调试过程中的反复对位时间，调试完成后拔出定位销即可正常投入使用。从安装边界来看，构件整体的最大外轮廓尺寸适配安装空间不超过120mm80mm60mm的紧凑安装位，上端铰接孔的中心到下端叉口中心的中心距为72mm，该尺寸直接决定了构件摆动时末端的行程范围，设计时需匹配传动机构的行程需求，避免出现行程不足或者过行程的问题。

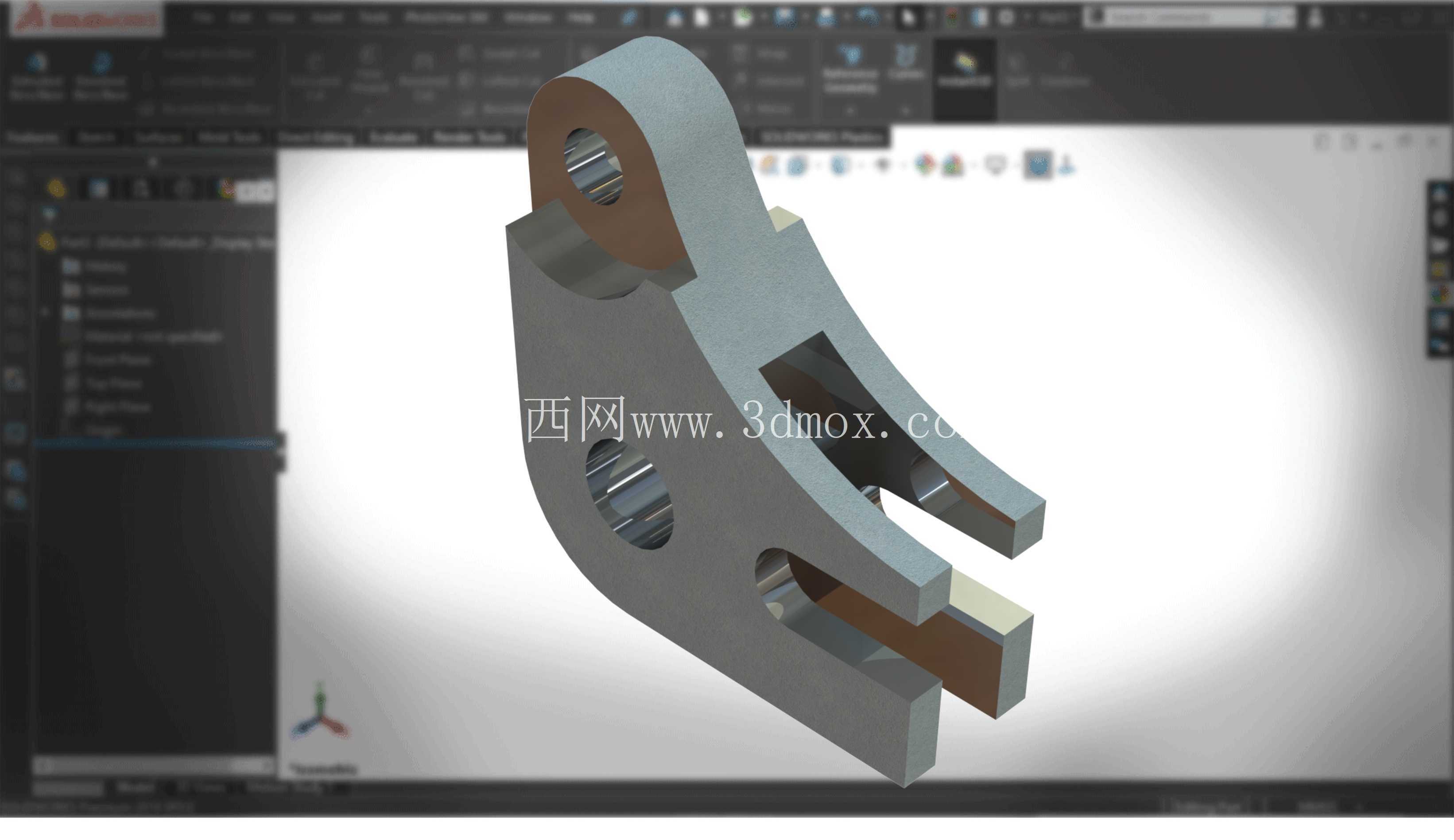

　　建模过程中，首先以铰接孔的中心轴线为主要设计基准，绘制主体的拉伸轮廓，优先保证各孔位的同轴度、平行度形位公差要求，再通过切除命令完成中部镂空槽、下端叉口的结构制作，最后对所有锐边做倒钝处理，对配合面做公差预留，耐磨衬套的安装位单独设置0.1mm的压装过盈量，保证衬套压入后不会随销轴转动出现松脱。这类叉架构件在实际使用中，常见的失效形式为铰接孔磨损、叉口支脚断裂、限位槽磕碰变形，设计时针对铰接位做了衬套可更换设计，磨损后仅需更换衬套即可修复构件，无需整体更换，支脚位置通过圆角过渡优化了应力分布，相比直角结构的抗疲劳强度提升40%以上，可满足长期往复摆动的使用需求。在装配环节，铰接销轴装入前需涂抹适量锂基润滑脂，减少初期转动的磨损，叉口与执行件连接时需在接触面加装薄型调整垫片，消除连接间隙，避免摆动过程中出现末端晃动，影响传动精度。
