压缩机用花键轴承销三维结构设计

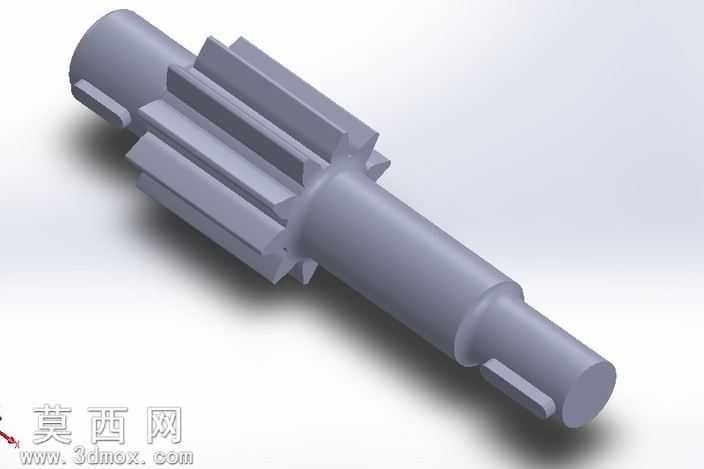

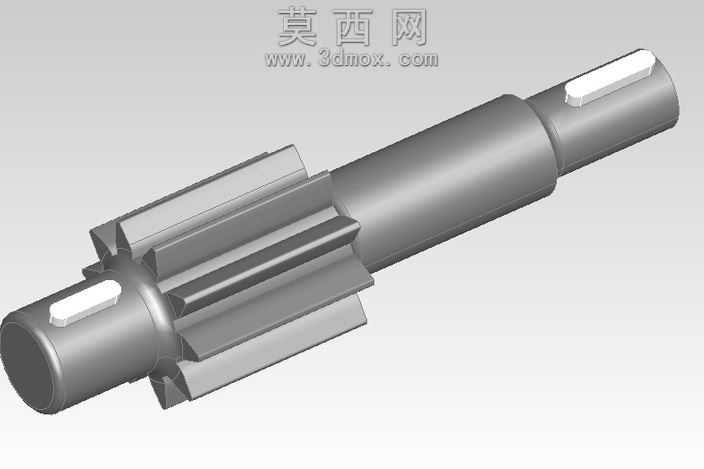

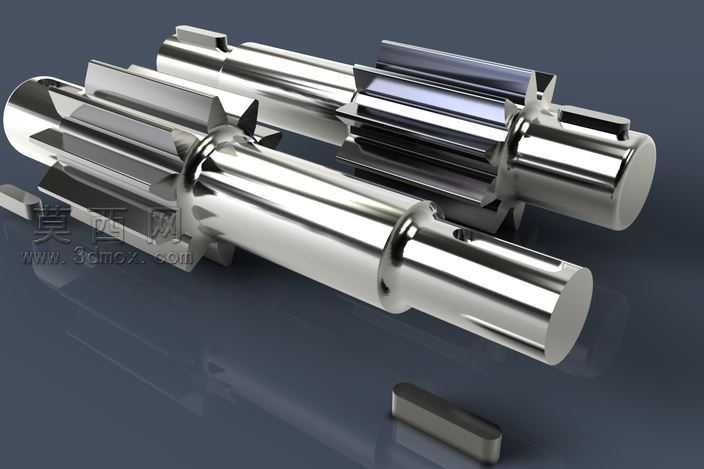

本模型为压缩机配套使用的花键结构轴承销，采用SolidWorks软件进行全参数化三维建模，建模过程严格遵循机械设计轴类零件的规范要求，整体以回转体特征为基础，通过拉伸、切除、阵列等特征命令完成结构搭建。模型主体为阶梯轴结构，两端设置有装配定位用的轴颈，轴颈端部加工有平键槽结构，用于与配套轴承、传动部件实现周向固定，保证传动过程中扭矩传递的稳定性。轴身中段设计有外花键结构，花键齿形采用矩形齿廓，齿部通过圆周阵列特征生成，每个齿的齿厚、齿高、齿距参数均符合通用传动花键的设计标准，齿根处做了微小圆角过渡处理，避免应力集中，提升零件的结构强度与使用寿命。模型整体采用金属材质渲染，赋予哑光合金钢材质属性，渲染时采用柔和的环境光搭配定向主光源，清晰呈现轴身各段的直径变化、花键的齿形轮廓、键槽的切削结构，表面做了均匀的金属磨砂质感处理，还原真实机械加工零件的表面状态，无过度夸张的反光效果。设计过程中充分考虑该零件的实际装配工况，各轴段的直径差、过渡圆角、退刀槽位置均做了合理规划，花键段的长度匹配压缩机内部传动副的啮合宽度，两端轴颈的尺寸与标准轴承内孔尺寸适配，键槽的深度与宽度符合平键连接的国家标准，保证零件可直接用于虚拟装配验证、运动仿真分析，也可作为工程图生成的基础模型，为压缩机传动系统的设计优化提供精准的三维数据支撑，模型结构完整无缺失特征，各部分几何约束清晰，参数可根据实际设计需求进行调整修改。
