拱形带安装耳U型铰接固定支座结构

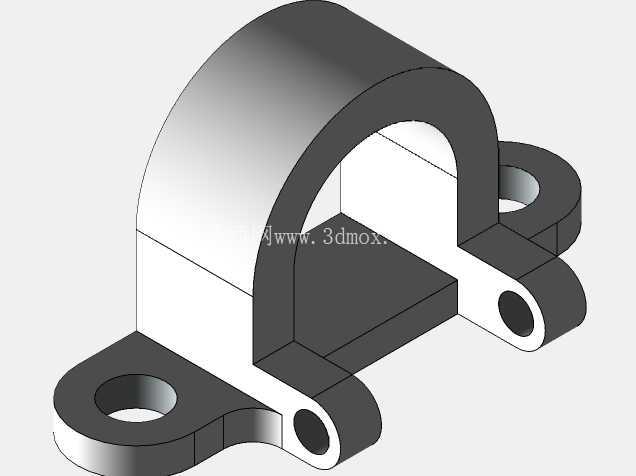

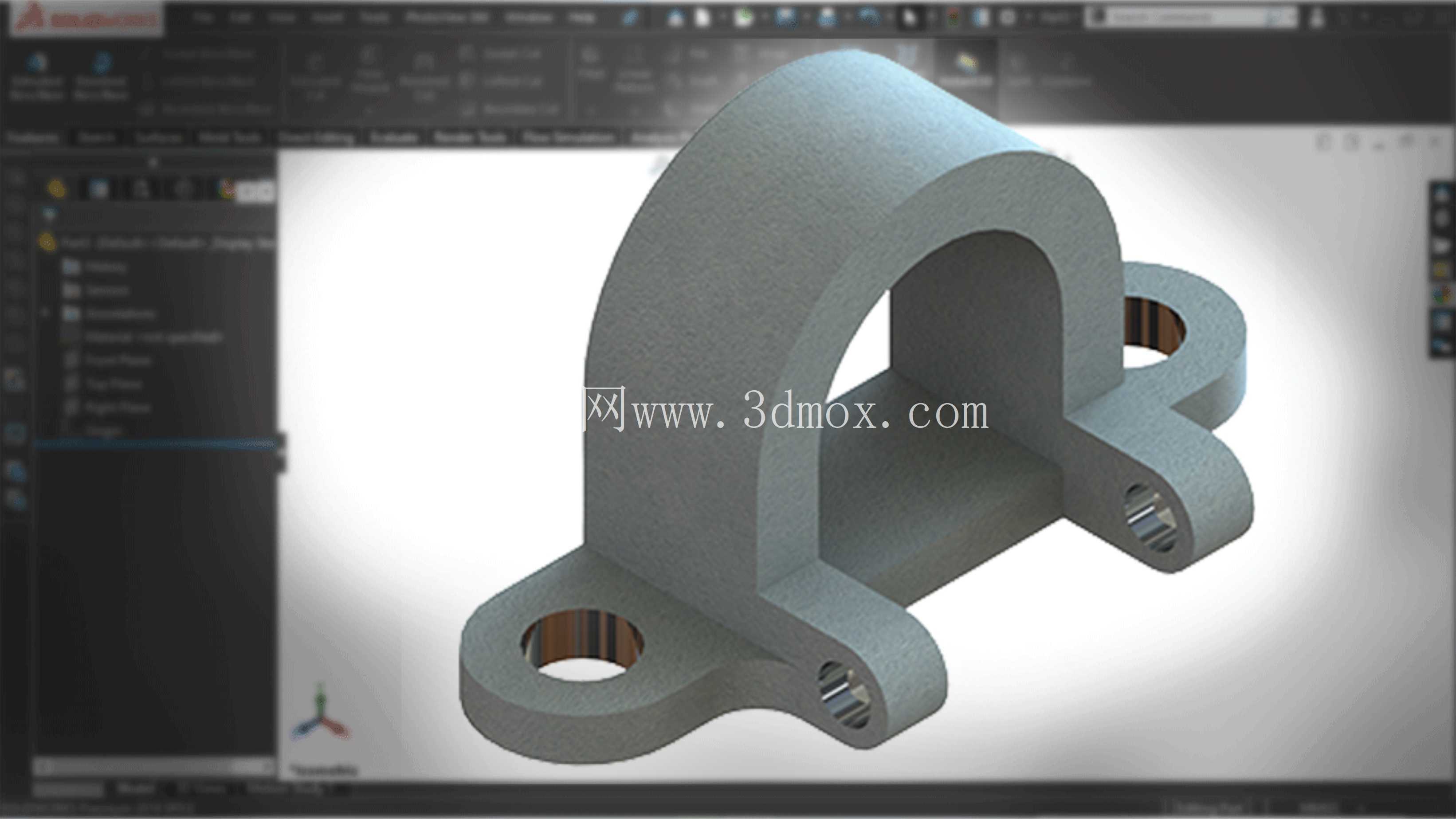

　　这类拱形U型铰接固定支座，在轻工输送线、小型工装夹具、低压配电柜体附件、户外小型设备支撑结构中应用十分广泛，核心作用是为穿装的铰接轴提供稳定的回转支撑，同时通过底部的安装结构完成与机架、安装基面的刚性固定，避免铰接部位在往复载荷下出现偏移、松脱问题。从结构功能来看，主体拱形段的内圆弧面是核心配合面，加工时需要保证圆弧面的同轴度与表面粗糙度，确保穿入的铰接轴转动顺畅，不会出现卡滞、偏磨的情况；两侧延伸出的带孔安装耳，其中底部两个平直耳板的通孔用于穿装螺栓，将整个支座固定在安装基面上，耳板与拱形主体的过渡位置做了圆弧过渡处理，避免应力集中，在承受径向载荷时不会出现根部断裂的问题；拱形段两侧向外延伸的同轴凸耳孔，与拱形内圆弧保持同轴，用于穿装铰接轴的定位销或者限位结构，限制铰接轴的轴向窜动，保证铰接副的运动精度。

　　设计这类零件时，首先要明确铰接轴的公称直径，以此确定拱形内圆弧的基本尺寸，通常内圆弧直径要比铰接轴大0.1-0.2mm，预留装配间隙与润滑脂存储空间；其次要核算安装基面的螺栓孔距，底部两个安装耳的孔中心距需要与基面上的预装螺纹孔位置完全匹配，避免出现装配干涉，耳板的厚度要根据承受的最大径向载荷计算，保证在额定载荷下的弯曲变形量在允许范围内；两侧凸耳的内孔直径要匹配铰接轴上的定位卡槽尺寸，确保限位结构可以顺利装入。

　　从安装边界来看，这类支座的整体高度由拱形段的半径决定，安装时需要保证支座底部与安装基面完全贴合，不能出现翘曲，否则螺栓紧固后会导致拱形内圆弧变形，造成铰接轴转动卡滞；底部安装耳的通孔直径通常比所用安装螺栓大1mm左右，预留少量安装调整余量，方便现场装配时微调位置；两侧凸耳的外端面要保证与拱形内圆弧的轴线垂直，避免穿装定位件时出现别劲的情况。实际应用中，这类支座常被用做小型柜门的铰接支撑、输送线侧挡机构的回转座、小型气动元件的铰接安装座，相比一体式焊接支座，这种一体式机加工或者铸造成型的支座，装配精度更高，互换性更好，不需要现场焊接调整，适合批量设备的装配使用。

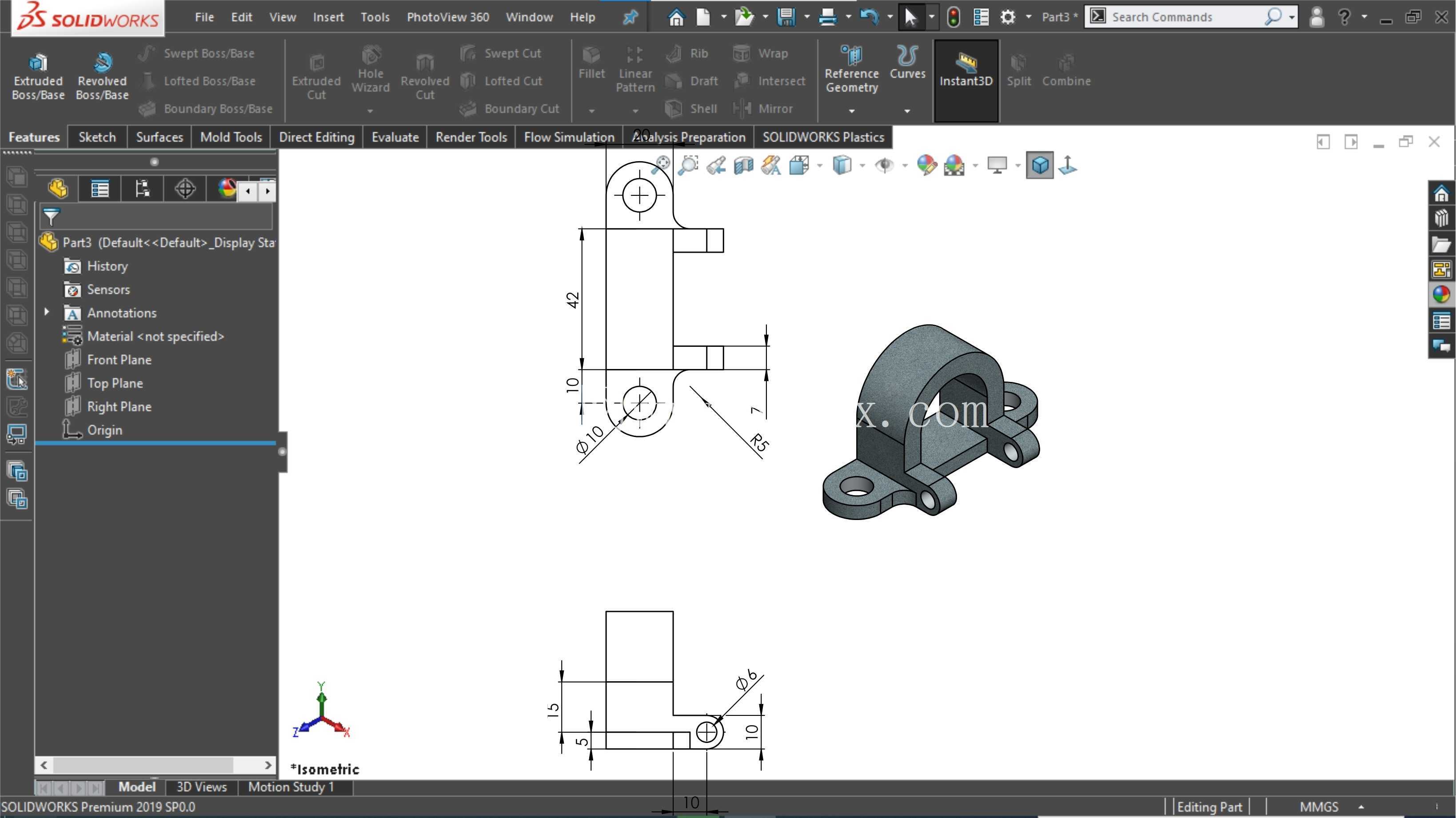

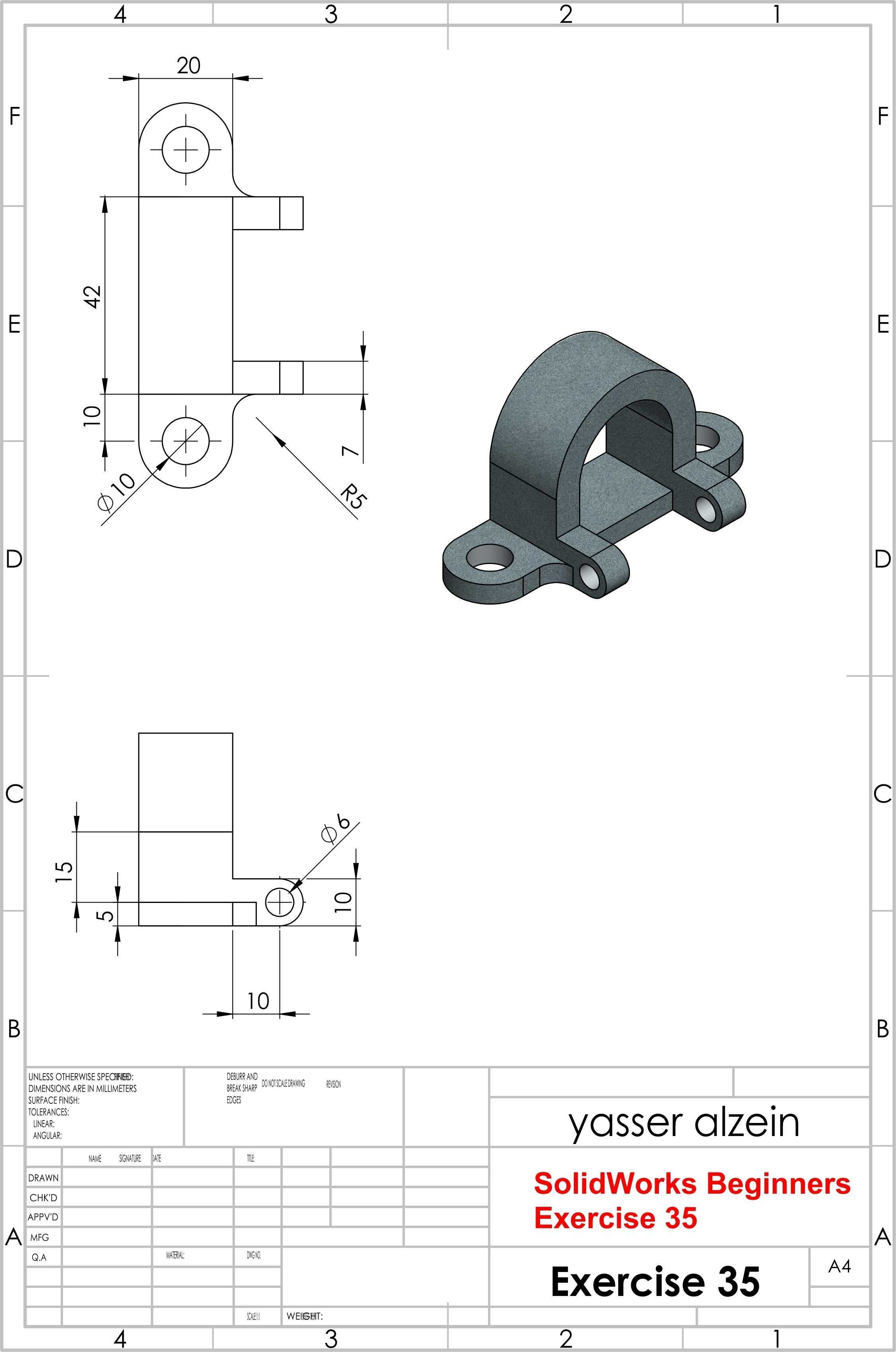

　　建模过程中需要重点关注几个关键尺寸的约束：拱形内圆弧与两侧凸耳孔的同轴度约束，底部安装耳平面与拱形轴线的平行度约束，各个安装孔的位置度约束，过渡圆角的尺寸要统一，避免出现应力集中的尖角；同时要考虑加工工艺性，所有孔的端面都要设计沉头或者倒角，方便螺栓与轴件的导入，毛坯如果采用铸件的话，要预留合适的加工余量，非加工面的拔模斜度要符合铸造工艺要求，避免出现脱模困难的问题。在载荷适配方面，这类支座适合承受中等载荷的铰接场景，如果是冲击载荷较大的工况，需要适当增加拱形段的壁厚与安装耳的厚度，同时更换强度更高的材料，避免出现塑性变形；日常维护时只需要定期向铰接部位补充润滑脂，检查安装螺栓的紧固力矩即可，结构本身没有易损件，使用寿命较长。
