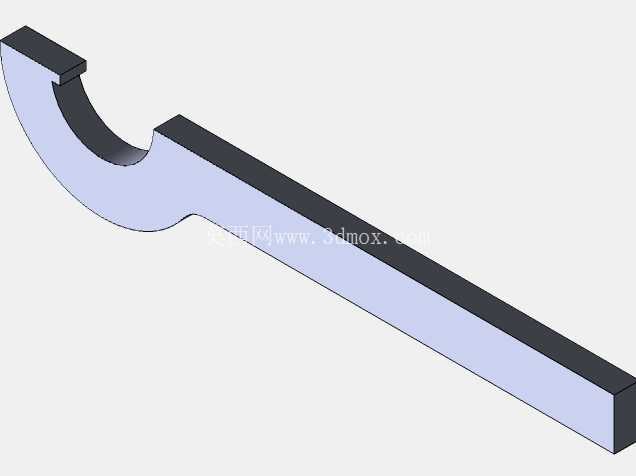

单头钩形扳手结构设计三维模型

　　这款钩形扳手属于手动拆装工具范畴，主要针对圆周带槽或侧面带孔的圆螺母类紧固件开展拆装作业，在机械装配、设备维保、工装调试场景中应用广泛，尤其适用于轴承座锁紧螺母、液压元件端盖螺母、传动机构圆螺母的松紧调节作业，相比普通开口扳手或活动扳手，其钩头结构能精准嵌入紧固件的卡槽或孔位，避免拆装过程中打滑损伤螺母表面，也能适配普通扳手无法卡入的窄槽类紧固件作业需求。从结构设计来看，整体采用长直杆加端部弯钩的布局，长杆部分作为力臂传递扭矩，杆身截面为矩形结构，厚度均匀一致，既保证了扭矩传递过程中的结构刚性，避免受力时杆身出现过度弯曲变形，也兼顾了手持操作的贴合度，握持时不会出现硌手的问题。

　　端部弯钩部分做了圆弧过渡处理，钩头的凸起卡爪尺寸经过匹配设计，能刚好卡入标准圆螺母的径向槽内，卡爪与杆身的连接位置做了加厚处理，这一位置是拆装作业时的应力集中区，加厚设计能有效避免大扭矩作业时钩头断裂失效，弯钩的内圆弧半径适配对应规格螺母的外圆尺寸，作业时能贴合螺母外圆周面，让受力点分布更均匀，不会因为局部应力过大压伤螺母外圆。设计过程中首先明确了适配的螺母规格范围，以此确定钩头内圆弧的曲率半径、卡爪的宽度与突出高度，再根据日常拆装作业所需的常规扭矩值，反向推算杆身的长度与截面尺寸，杆身长度既要保证作业时能施加足够的扭矩，也要避免过长导致空间受限场景下无法操作，比如在设备内部狭窄空间拆装螺母时，过长的杆身会被周边零部件干涉，无法完成旋转动作。

　　杆身的截面厚度经过受力校核，在额定扭矩载荷下，杆身的弯曲变形量控制在手动工具允许的范围内，不会因为变形导致卡爪从螺母槽内脱出。钩头与杆身的过渡区域采用大圆角过渡，减少应力集中系数，提升工具的疲劳寿命，毕竟手动工具往往需要反复承受交变载荷，应力集中位置很容易在多次使用后出现裂纹。从安装与操作边界来看，这款扳手作业时需要保证钩头卡爪完全嵌入螺母的卡槽内，杆身与螺母端面保持平行，作业空间需要预留出杆身旋转的扇形区域，旋转过程中杆身周边不能有刚性障碍物，否则会限制扳手的转动角度，无法连续施加扭矩。针对不同深度的安装位置，杆身的平直段长度做了适配，能伸入一定深度的安装孔内完成螺母拆装，不会因为安装位置过深导致钩头无法接触到螺母。

　　在实际设备维保场景中，这类钩形扳手常用于减速机输出轴轴承锁紧螺母的拆装、机床主轴锁紧机构的调节、液压油缸端盖螺母的紧固，这些场景下的螺母往往位于设备内部，周边空间狭窄，普通扳手无法有效卡接，钩形扳手的细长杆身能伸入狭窄空间，端部的钩头能可靠卡接螺母，作业时只需要小范围转动扳手，就能逐步完成螺母的松紧调节，不需要大空间的操作范围。设计时还考虑了手持操作的防滑需求，杆身表面做了平直处理，没有多余的凸起结构，握持时手掌能完全贴合杆身侧面，施加扭矩时不会打滑，钩头的卡爪边缘做了微小的倒角处理，既不会因为边缘过于锋利割伤操作人员，也能顺利卡入螺母的卡槽内，不会因为毛刺导致卡接不到位。整体结构没有多余的复杂部件，一体化的结构设计让工具的可靠性更高，不会出现分体式结构的连接松动问题，适合在车间、维修现场等复杂工况下长期使用，即使承受一定的冲击载荷，也不会出现结构损坏的情况。
