菲尼克斯PT2.5接线端子三维结构

　　在低压配电盘、工业控制柜的内部布线环节，接线端子是实现导线可靠分接、回路规整排布的核心基础元件，本次呈现的菲尼克斯PT系列2.5平方规格接线端子结构，是目前工控领域应用覆盖面极广的直插式连接组件。不同于传统螺钉压接端子需要反复拧紧扭矩校验的操作逻辑，该款端子采用直插式弹簧夹持结构，在实际柜内布线作业时，硬导线或者压接了冷压端头的软导线可以直接插入接线孔完成锁紧，无需额外工具辅助，单根导线的接线耗时相比螺钉端子能缩短60%以上，非常适合大批量布线的批量产线控制柜、分布式IO站的装配场景。

　　从结构设计逻辑来看，这款端子的壳体采用阻燃级工程塑料注塑成型，爬电距离与电气间隙严格遵循低压开关设备和控制设备的相关安全标准，相邻接线位之间设置了隔离挡边，避免不同电位导线端头意外短接的风险，壳体表面的防滑纹理设计，也能方便运维人员在柜内狭小空间内完成端子的插拔与拆装操作。端子的导电基座采用高导电率铜合金冲压成型，表面做镀锡处理，既降低接触电阻减少长期通电的温升，也能抵御工业现场常见的潮湿、盐雾侵蚀，弹簧夹持片采用高弹性不锈钢材料，经过特定的热处理工艺，保证长期使用后夹持力不会出现明显衰减，即使在设备存在持续振动的工况下，比如风机旁的控制箱、移动设备上的配电盒，也能维持稳定的导线连接压力，避免出现接线松脱导致的回路故障。

　　关于安装边界与尺寸参数，这款端子采用标准DIN导轨卡扣式安装结构，适配行业通用的35mm宽度电气安装导轨，单个端子的宽度仅为5.2mm，在有限的柜内安装空间里可以最大化排布接线点位，端子上下两侧均设置了标识插槽，可以插入打印好的回路号标签，方便后期运维时快速识别对应回路，端子的接线容量覆盖0.5平方到2.5平方的多股软线与单股硬线，额定载流量可以满足常规控制回路、信号回路的通流需求。在实际工程选型应用中，这类端子常被排布在控制柜内的导轨上，通过相邻端子间的桥接件可以快速实现同电位多点分接，比如电源正负极的公共端分配，不需要每一个点位都单独接入主电源线，大幅减少柜内的导线冗余量，让柜内布线更加规整清爽。

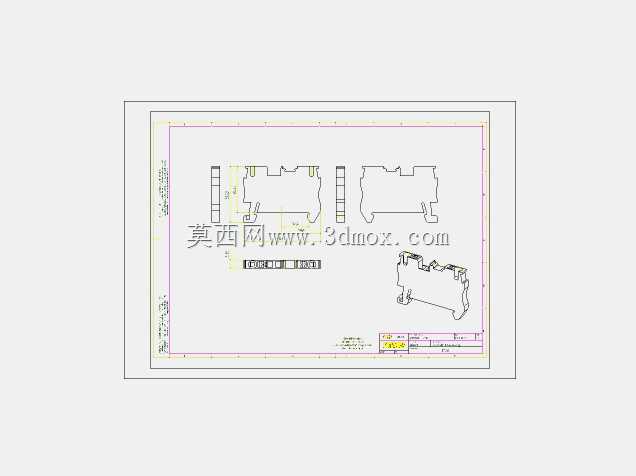

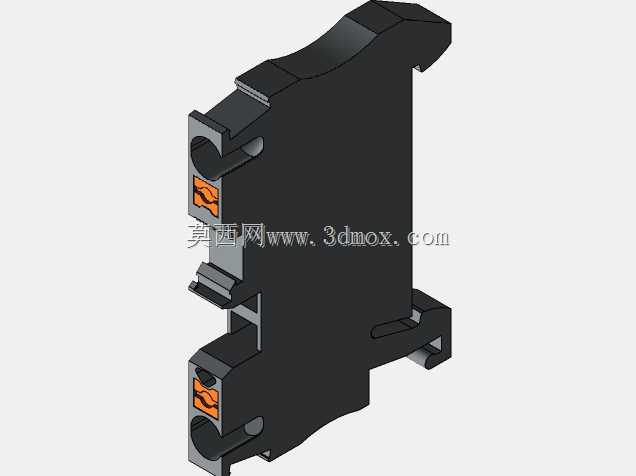

　　建模过程中完整还原了端子的卡扣结构细节、接线孔的导向倒角、操作按压位的回弹结构，甚至包括壳体表面的品牌标识凹槽、标识插槽的卡位结构都做了精准复刻，导入三维装配环境后，可以直接模拟导轨上的成排排布效果，验证柜内布线的空间余量，检查端子与周边线槽、元器件的安装干涉情况，也能用于生成接线工艺的指导示意图，帮助装配人员快速理解端子的接线操作方式。需要注意的是，这类直插式端子在接入软导线时，如果没有压接冷压端头，需要通过按压端子上方的操作按钮来打开弹簧夹，才能顺利插入导线，松开按钮后即可完成锁紧，这一操作结构在模型中也做了可动的结构还原，能够直观展示其接线操作的动作逻辑，方便结构设计人员在做柜内布局时，预留出足够的手指操作空间，避免后期装配时出现操作空间不足的问题。
