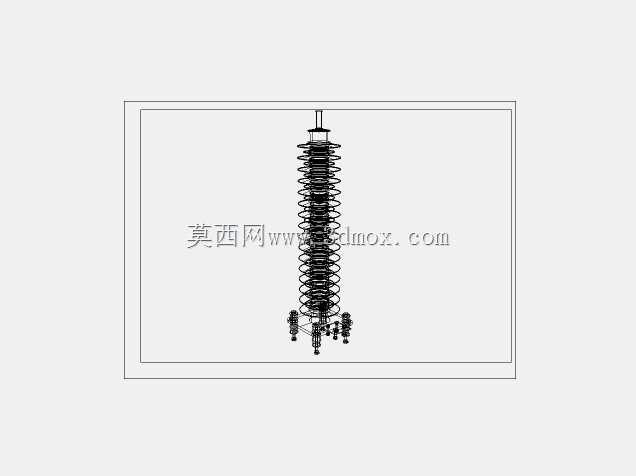

96kV高压SBKC型Tridelta避雷器结构

　　在96kV电压等级的输配电线路、户外变电站场区内，避雷器是限制雷电过电压、操作过电压幅值，保护后端变压器、断路器等核心电力设备绝缘结构不被击穿的关键防护器件，本次呈现的SBKC系列Tridelta结构避雷器，适配96kV系统最高持续运行电压要求，整体采用立式悬挂或座装兼容的结构设计，外部伞裙采用大小交替的爬距扩展结构，单节伞裙伸出长度、相邻伞裙间距经过污秽闪络电压校验，可在III级污秽等级的户外环境下长期运行，避免雨雾天气下沿面闪络故障的发生。

　　从结构设计逻辑来看，该避雷器核心采用非线性氧化锌电阻片叠装结构，电阻片外包裹环氧玻璃丝布绝缘筒作为机械承载主体，外部硅橡胶伞裙采用整体模压工艺包覆在绝缘筒外侧，杜绝内部绝缘受潮的通道。上下端部采用金属法兰封装结构，下端法兰设置四个对称分布的安装螺栓孔，可直接与变电站钢支架、线路横担的安装基面配合，安装孔的孔距、螺栓规格匹配96kV电压等级电力金具的通用安装尺寸，无需额外加工过渡连接件即可完成现场装配；上端法兰设置接线端子板，端子板的接触面镀锡处理，可通过设备线夹直接与高压母线连接，接触电阻满足长期通流下的温升要求。

　　实际工程应用中，该类避雷器通常并联安装在被保护电力设备的高压侧进线端，当线路中出现超过设备绝缘耐受水平的过电压时，避雷器内部电阻片的非线性特性会快速呈现低阻状态，将过电压能量通过接地回路泄放入地，待过电压消失后，电阻片快速恢复高阻状态，不会影响系统的正常供电。设计建模过程中，需要重点校核整体结构的抗弯强度，尤其是在户外大风、覆冰工况下，避雷器整体高度较高，风载荷作用下的根部弯矩需要控制在法兰螺栓、绝缘筒的许用应力范围内，同时伞裙的排布需要保证相邻伞裙之间的空气间隙满足放电距离要求，避免伞间电弧桥接导致的保护失效。

　　安装边界方面，该避雷器座装状态下，下端安装基面需要保证水平度偏差不超过千分之五，接地引下线需要直接连接到下端法兰的接地端子上，接地电阻满足电力系统接地规范要求；若采用悬挂安装方式，上端金具需要满足额定拉伸载荷要求，预留足够的风偏摆动空间，避免与相邻带电设备的安全距离不足。建模时对伞裙的轮廓、电阻片叠装后的整体高度、法兰安装孔的位置度都做了1:1还原，可直接用于变电站三维布置设计中的设备占位、安全距离校验，也可用于电力设备安装培训中的结构拆解演示，帮助现场施工人员快速掌握设备的装配要点，避免安装过程中出现伞裙磕碰、密封面损伤等影响设备长期运行可靠性的问题。不同于低压等级避雷器的紧凑结构，96kV电压等级的避雷器需要更长的绝缘距离来满足工频耐压、雷电冲击耐压的要求，因此整体高度较高，建模过程中对每一片伞裙的尺寸、倾斜角度都做了精准还原，保证爬电距离的计算值与实际产品一致，可直接用于污秽区的绝缘配合校核工作。
