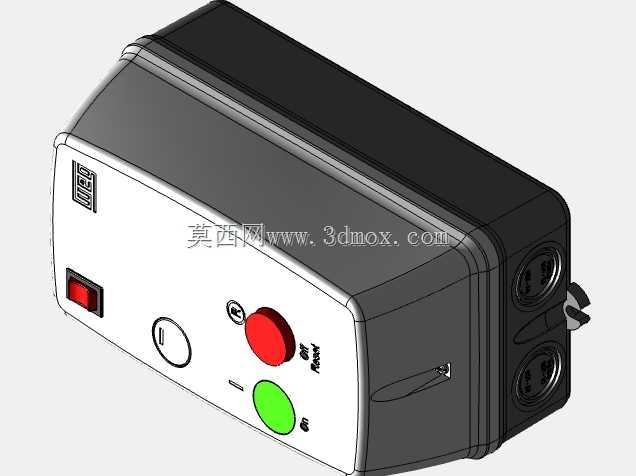

WEG三相电动泵组控制接线盒结构

　　这款电控盒主要配套三相电动泵组使用，常见于民用供水、小型工业循环水系统、农用灌溉机组的现场动力控制场景，作为电机泵组近端的直接操作与接线集成部件，替代传统分散式接线与外置按钮的安装形式，减少现场布线的杂乱问题，同时给操作人员提供直观的启停操作界面。从结构设计来看，盒体采用上下扣合的密封式结构，上盖与底座之间预留密封胶条安装槽，能够满足户外或潮湿泵房环境下的防尘防溅要求，避免接线端子与内部元件受水汽、粉尘侵蚀引发的接触不良问题。

　　操作面板区域做了内凹式设计，红色停止按钮、绿色启动按钮突出面板高度控制在8mm以内，既保证操作时的按压反馈清晰，又避免现场搬运、管线拖拽时误碰按钮触发误动作，旁边的红色船型开关作为总电源隔离开关，拨动手柄带有防滑纹理，开关状态标识清晰，断电状态下有明显的视觉区分。面板左侧预留的标识卡槽可插入定制的回路编号标签，方便多泵组并排安装时快速区分对应控制的设备，避免操作错回路。盒体侧面设置两个工业标准的航空插座接口，接口采用带卡扣的快接形式，无需拆开盒体即可完成电机动力线、远端液位信号控制线的插拔连接，接口处自带橡胶密封垫圈，插接完成后可达到IP54的防护等级，适配泵房内高湿度、偶尔有淋水的使用环境。

　　安装边界方面，盒体背部设计有两个挂装固定孔，孔位间距符合常规电气安装导轨的适配尺寸，既可以通过膨胀螺丝直接固定在墙面、泵组支架上，也能卡装在标准35mm电气导轨上，安装时不需要额外定制转接支架，适配现场多种安装条件。内部空间预留了足够的接线余量区域，可容纳三相接线端子排、热继电器辅助触点、小型交流接触器的安装，不需要额外搭配外置接线箱，从动力进线到电机出线的所有接线都可在盒内完成，整体布线规整，后期检修时拆开上盖即可直接排查所有接线点位，不需要拆解外部管线。设计过程中充分考虑了现场操作的人机工程，按钮的排布符合操作人员右手操作的习惯，停止按钮布置在更靠近操作位的一侧，紧急情况下可以快速触达，启动按钮位置稍靠下，避免误触启动。

　　盒体边角做了R5的圆角处理，没有尖锐的棱角，安装在通行通道旁时不会刮蹭过往人员与管线。整体壁厚均匀，采用阻燃工程塑料材质注塑成型，抗冲击性能满足现场施工、日常运维过程中的磕碰要求，不会因为轻微撞击出现开裂破损。在泵组配套场景中，这款控制盒可以直接集成在电机泵组的出厂配置中，不需要用户后期额外采购电控配件，安装时只需要接入主电源与电机线即可投入使用，大幅降低现场安装的接线工作量，同时统一的外观设计也能提升整套泵组设备的视觉完整性，避免现场自行拼装电控部件带来的防护等级不足、接线不规范等安全隐患。
