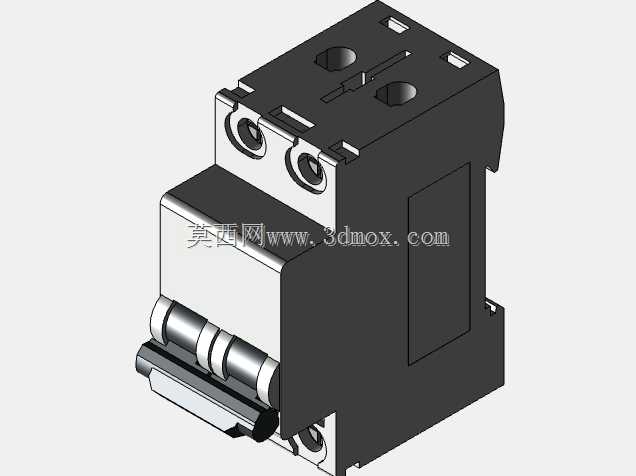

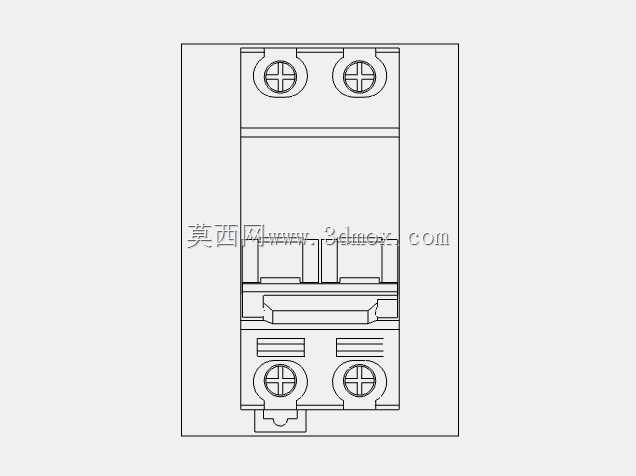

在低压终端配电场景中,这类双极微型断路器是民用住宅、小型商用配电回路、工业设备末端供电的核心保护元件,主要承担回路过载、短路故障时的快速分断功能,同时可作为回路日常带载分合的操作器件,相比单极断路器可同时切断相线与中性线,在检修、故障脱扣时能彻底断开回路电源,避免中性线带电带来的触电风险,适配对供电安全性要求较高的终端回路。从实际安装适配性来看,该器件完全遵循标准DIN导轨安装的尺寸规范,背部的卡扣结构可直接卡装在35mm宽度的标准电气安装导轨上,无需额外打孔固定,单模位宽度匹配常规终端配电箱的模数化排布规则,双极结构占用两个标准模数位,在配电箱排布时可与同模数的漏电附件、隔离开关等器件无缝拼接,进出线端的接线端子适配常规6-10平方毫米的铜芯导线,端子压紧结构采用带压线板的螺钉锁紧设计,可避免导线压接时出现散丝、虚接问题,大电流工况下能降低接触电阻带来的发热风险。从结构设计逻辑来看,该断路器的外壳采用高阻燃耐冲击的热固性工程塑料成型,上下壳体通过卡扣与螺钉组合固定,外壳表面的散热筋结构既可以提升壳体结构强度,也能在器件带载运行时辅助散发内部脱扣机构、触头系统产生的热量,避免长期高温运行加速内部元件老化。正面的操作手柄采用防滑纹理设计,分合位置有清晰的状态区分,合闸时手柄处于上位、分闸时处于下位,故障脱扣时手柄会停留在中间位置,运维人员可快速识别回路故障状态。
进出线端的隔弧结构采用延伸式隔弧罩设计,分断大短路电流时可快速冷却、分割电弧,避免电弧喷出引发相间短路或灼伤操作人员,内部的脱扣机构采用热磁式脱扣原理,双金属片结构负责过载电流的反时限保护,电流超过额定值时双金属片受热弯曲触发脱扣,电磁脱扣结构负责短路电流的瞬时保护,短路电流达到阈值时电磁机构瞬间动作推动脱扣杆分断触头,分断过程的触头行程、超程参数都经过匹配设计,保证分断速度的同时降低触头烧蚀速率,延长器件使用寿命。

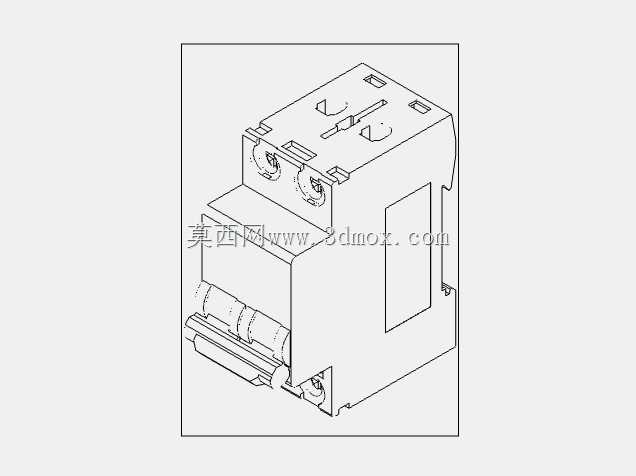

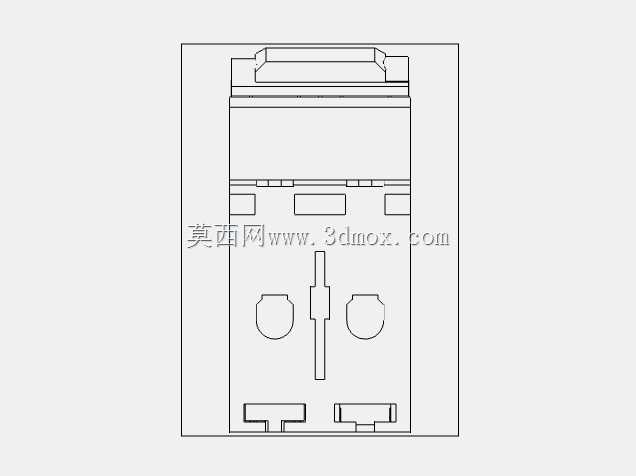

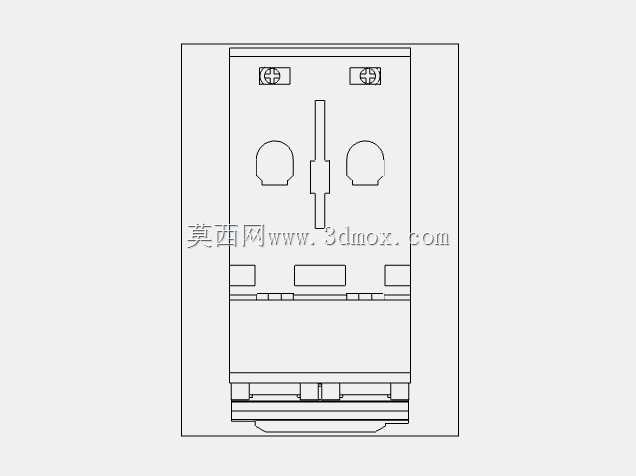

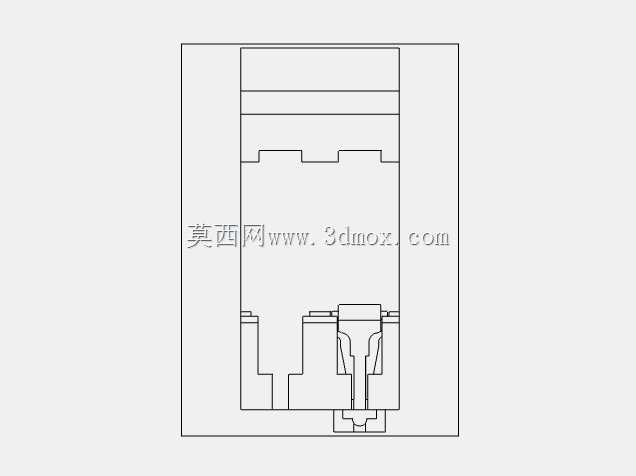

在三维建模过程中,需要重点关注安装卡扣的弹性变形量、手柄操作的行程范围、内部机构的运动干涉问题,尤其是导轨卡扣的卡装尺寸需要严格匹配35mm导轨的截面公差,保证安装时卡扣可顺利卡入、拆卸时可通过卡扣解锁结构顺利取下,同时要保证安装后器件与导轨之间无明显晃动,避免长期受震动出现松脱。接线端子的螺钉行程需要匹配对应线径的导线压接需求,端子与内部载流件的连接位置要保证足够的接触面积,避免建模时出现结构间隙导致实际载流能力不足。外壳的拼接缝隙要控制在合理范围内,既满足注塑成型的脱模斜度要求,也要保证拼接后壳体的防护等级达到终端配电的使用要求,防止灰尘、细小杂物进入内部影响机构动作可靠性。
这类断路器在实际选型应用中,40A额定电流规格可适配7-8kW左右的单相负载回路,常见于家用总进线、大功率空调回路、小型商用设备供电回路,双极结构的设计可同时断开相线和中性线,在老旧小区配电、户外临时配电等中性线可能存在带电风险的场景中,相比单极断路器有更高的安全冗余。建模时还原的所有安装尺寸、接口位置都需要匹配实际器件的安装规范,确保生成的三维模型可直接用于配电箱的排布设计、安装干涉检查,不用二次调整尺寸即可导入配电系统的三维布局方案中,为配电柜体的结构设计、器件排布提供准确的模型参考。
- 全部评论(0)
- 模板大小: 1.54 MB
- 售价:5金币
- 下载次数: 45
- 系统要求: AutoCAD,STEP / IGES
- 软件分类: 配电柜
