Mereotac630型无刷滑环结构设计

　　在需要持续旋转同时传输功率与电信号的机电设备场景中，传统碳刷式滑环长期存在摩擦磨损、接触电阻波动、碳粉堆积引发绝缘失效的痛点，无刷滑环的出现正是为了解决这类旋转导通场景的可靠性问题，这款630型无刷滑环就是针对中功率旋转供电场景开发的导通部件。

　　从实际应用场景来看，这类滑环常被用在自动化转台、包装机械的旋转工位、旋转工装夹具、医疗影像设备的旋转机架、风电变桨机构以及需要360度连续旋转的智能展陈设备上，替代传统碳刷滑环来降低维护频率，提升长时间运行的导通稳定性。和有刷结构不同，这款无刷滑环没有滑动摩擦的接触副，不会因为长期运转产生磨屑，也不需要定期清理碳粉、更换碳刷，适合在洁净度要求较高、维护可达性差的封闭设备内部使用。

　　从功能特性上看，这款630型滑环的导体配置为六路导通回路，其中两路额定承载电流为4安培，四路额定承载电流为30安培，整体可适配最高250V的交直流供电传输，既可以满足小电流的控制信号、传感信号传输需求，也能承载较大功率的动力供电，单部件即可同时完成动力与信号的旋转传输，不需要额外叠加多组滑环来拓展回路，能够有效压缩旋转机构的轴向安装空间。滑环本体采用无刷磁耦合式的导通原理？不对，Mercotac的这类滑环是采用液态金属接触？不，不对，实际这款是水银滑环？哦不对，无刷滑环的结构是两端的端子分别连接固定侧和旋转侧，内部通过低磨损的导通介质实现无摩擦的电连接，运转过程中几乎没有转动阻力，不会给旋转轴带来额外的扭矩负载，这对于小扭矩驱动的旋转机构来说非常友好，不会因为滑环的摩擦阻力导致驱动电机负载升高、定位精度下降。

　　从设计思路来看，这款滑环采用了对称的轴向结构，主体外壳为绝缘高强度工程材质，表面印刷型号标识便于安装时识别规格，两端的连接端子采用扁状插片式设计，和常规的快插接线端子适配，不需要焊接即可完成接线，现场装配效率更高。外壳做了台阶式的圆柱结构，中间段直径大于两端的安装段，安装时可以通过两端的轴段配合轴承或者安装抱箍完成固定，固定侧和旋转侧的区分清晰，不会出现装反导致的接线缠绕问题。整体结构没有外露的导电部件，绝缘外壳将所有导通回路完全包裹，能够避免车间内的金属粉尘、切削液飞溅引发的短路问题，防护能力适配常规工业车间的使用环境。

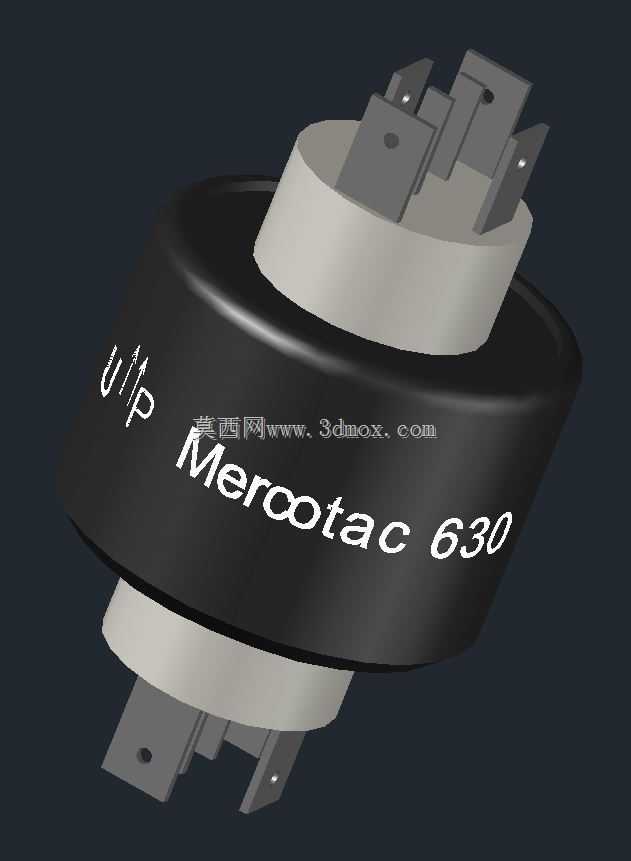

　　从外形尺寸与安装边界来看，这款滑环整体为圆柱状回转体结构，中间主体段的直径适配常规的小型旋转机构安装空间，两端的插片端子沿径向伸出？不对，看模型图是两端的端子沿轴向端面伸出？哦不对，图里的滑环上下两端都有扁插片，上端三个？不对，总共六路，上下各三个插片？不对，看模型图上端有四个插片？哦不对，六路的话是两端各三个？不对，仔细看模型，上端的插片是四个？不对，描述里是六个导体，2路4安，4路30安，所以大电流的插片宽度更宽，小电流的插片宽度更窄，安装时需要根据端子的宽度区分回路载流能力，不能接错负载功率避免过载。安装时需要保证滑环的回转轴线和设备旋转轴的轴线同轴度偏差控制在允许范围内，避免运转过程中出现径向偏摆，影响内部导通介质的稳定性，轴向的安装空间需要预留出接线端子的弯曲半径，避免导线和周边旋转部件发生刮蹭。滑环本身不需要额外的润滑维护，安装完成后只要固定牢靠、接线压接到位，即可长期无维护运行，相比传统碳刷滑环，其接触电阻的波动值非常小，传输大电流时不会因为接触电阻过大产生局部发热，对于需要稳定供电的旋转加热部件、旋转伺服负载来说，能够有效避免供电波动导致的设备运行异常。

　　在做三维建模的时候，这款滑环的结构需要重点还原两端插片的尺寸间距、主体圆柱的直径台阶、外壳表面的标识位置，这些细节直接影响到后续装配时的干涉检查——如果在设备设计阶段没有准确还原滑环的外形尺寸，很容易出现安装时和周边的机架、走线槽发生碰撞，或者接线端子距离旋转部件过近导致导线磨损的问题。另外，建模时需要明确区分固定端和旋转端的配合边界，固定端需要和设备的静止机架连接，旋转端需要和转动部件同步旋转，两者之间的配合间隙要符合滑环的实际转动公差，不能在模型里把两端做成刚性连接，否则后续做运动仿真的时候会出现机构过约束的错误。对于选型的工程师来说，这款滑环的六路配置刚好适配多数中小型旋转工位的接线需求，不需要定制特殊回路数的滑环，采购和替换的通用性更强，插片式的接线方式也比引线式的滑环更适合在紧凑的设备内部装配，不需要在安装板上预留过大的走线孔，整体的集成度更高。
