电缆穿隔密封用Roxtec组件结构设计

　　在电力输配、工业控制柜、变电设备柜体的线缆布设环节，线缆穿舱位置的密封防护一直是结构设计中容易被忽略却直接影响设备运行可靠性的关键点，本次呈现的Roxtec组件正是针对这类场景开发的标准化穿隔密封结构。从实际工程应用来看，这类组件常被布置在变压器柜体、户外配电箱、电力预制舱的侧壁开孔位置，用来解决多根线缆同时穿过柜体板材时的密封、隔振、防鼠虫、防雨水渗入问题，尤其在户外露天布置的电源变压器配套柜体中，穿线位置的密封失效往往会导致柜内凝露、积尘，进而引发绝缘下降、短路跳闸等故障，这类模块化密封组件的应用能大幅降低现场施工的密封处理难度。

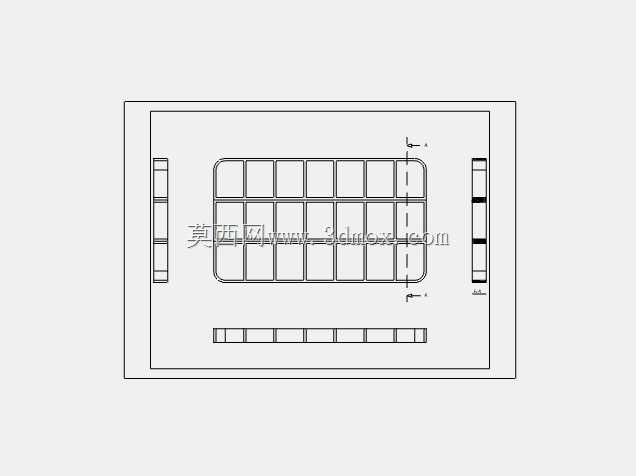

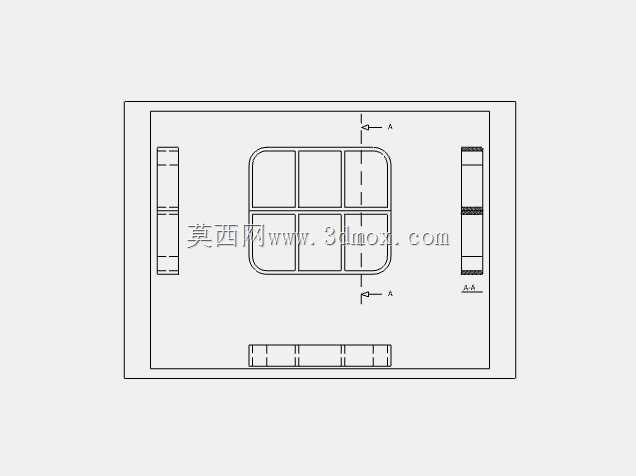

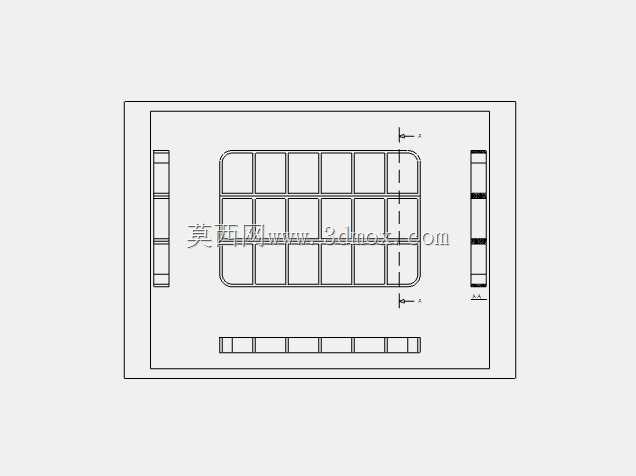

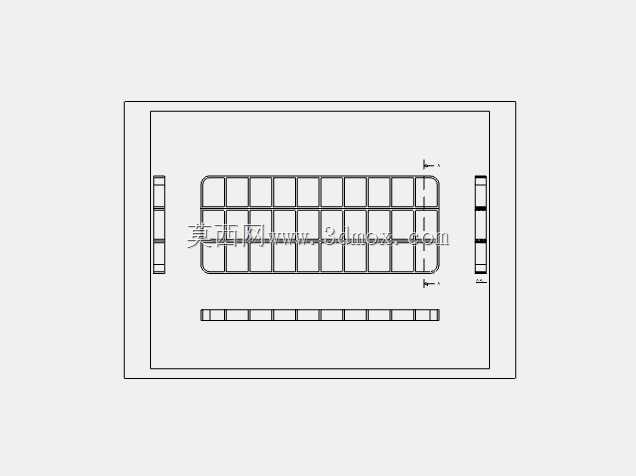

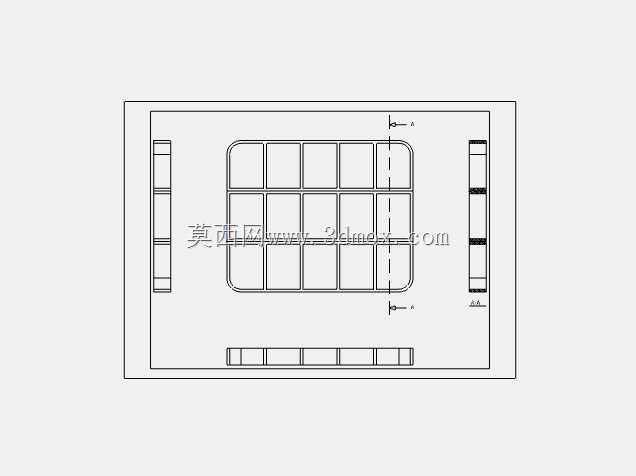

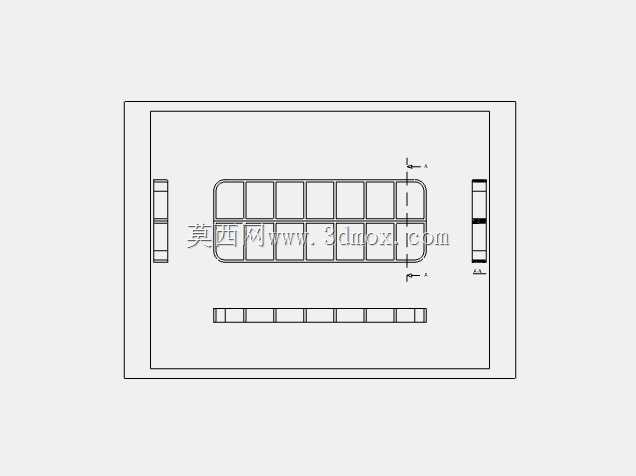

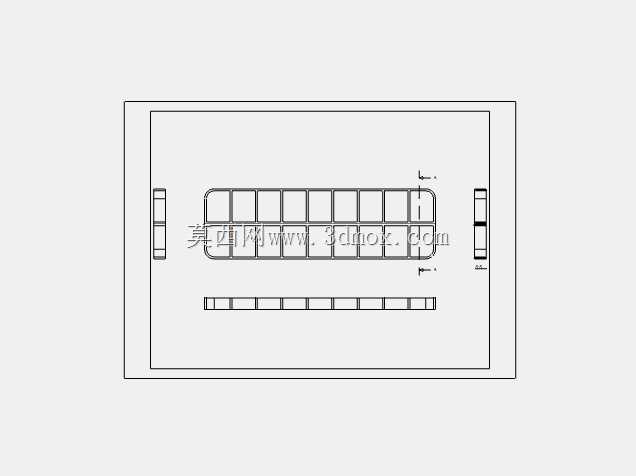

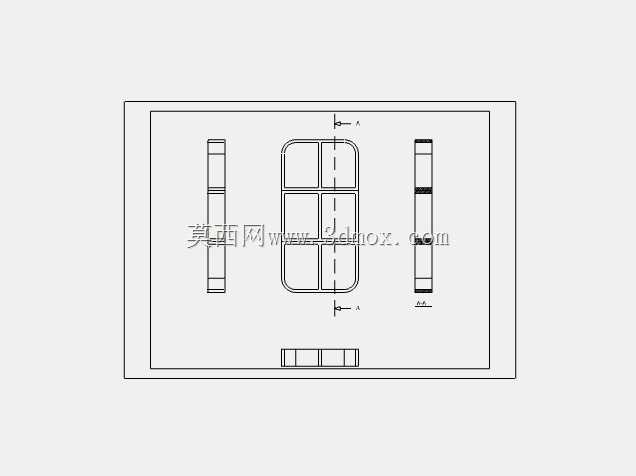

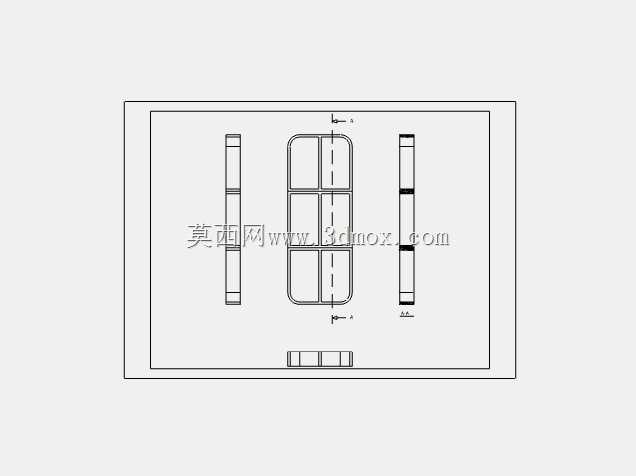

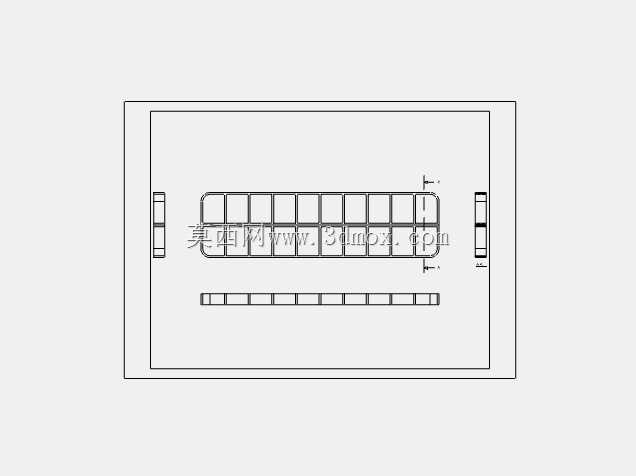

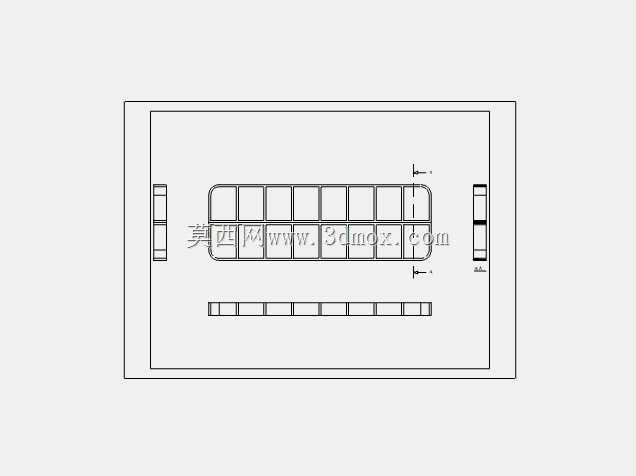

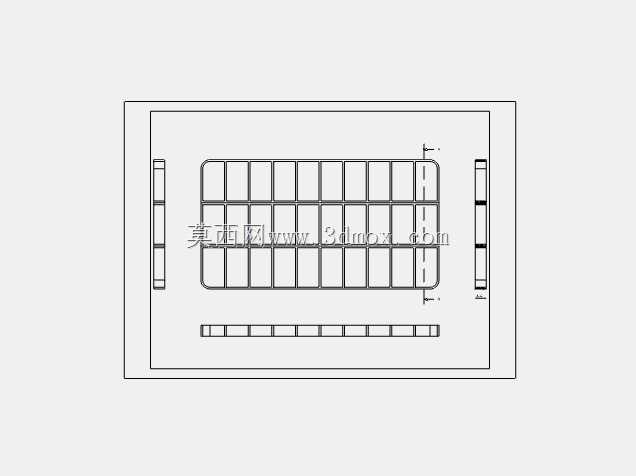

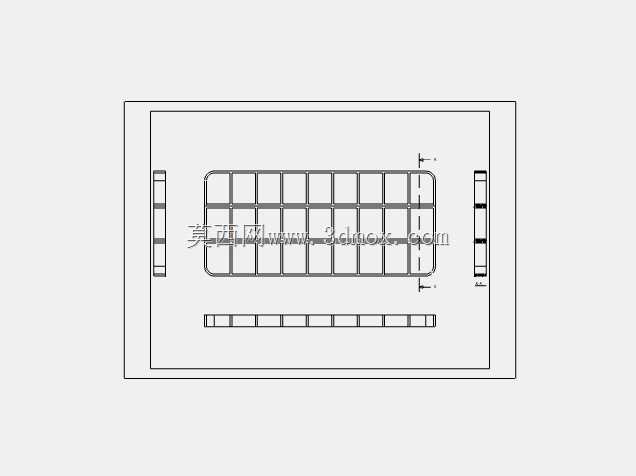

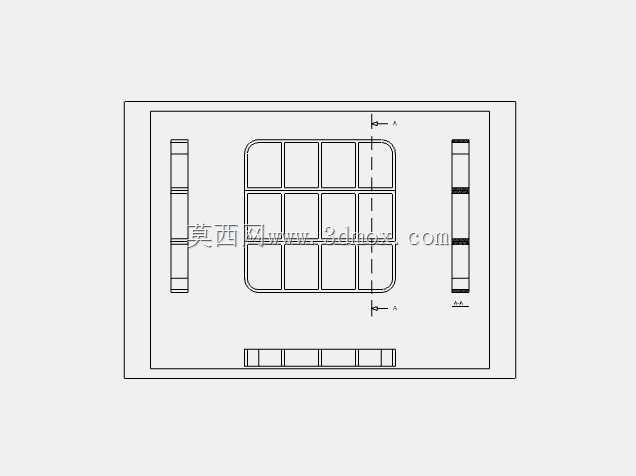

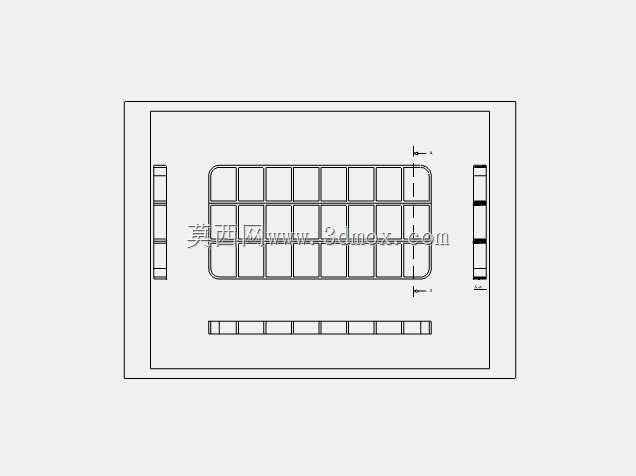

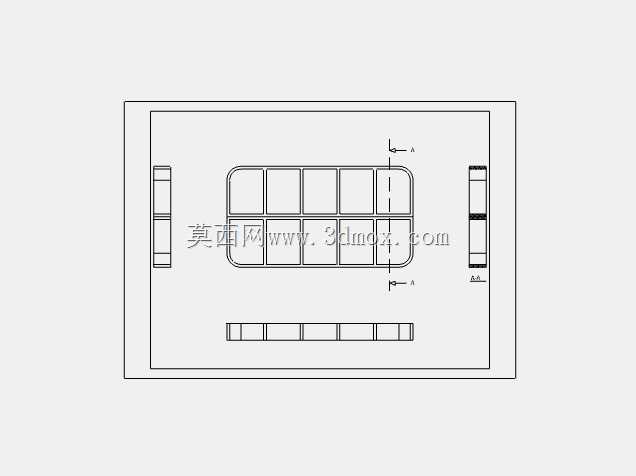

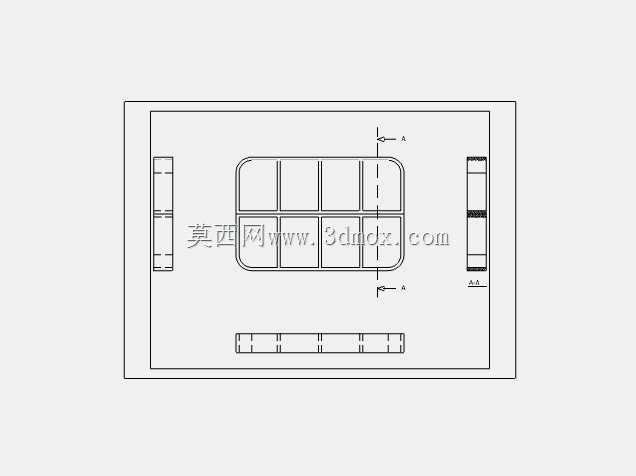

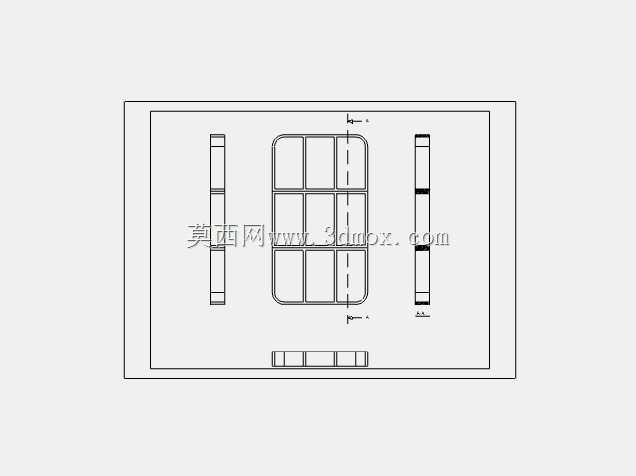

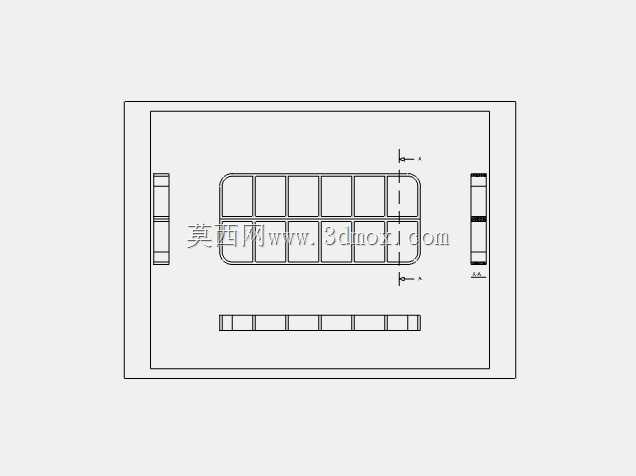

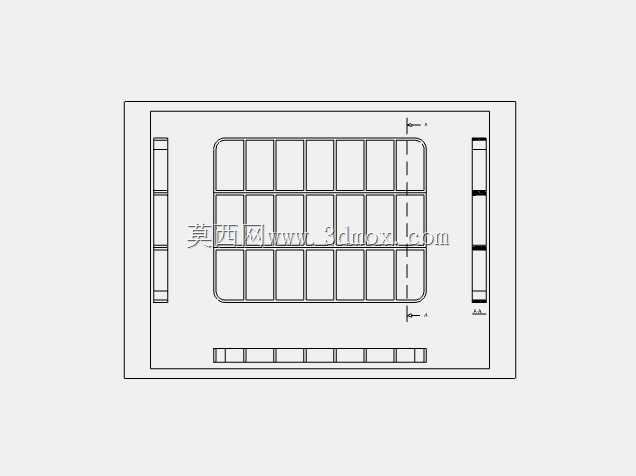

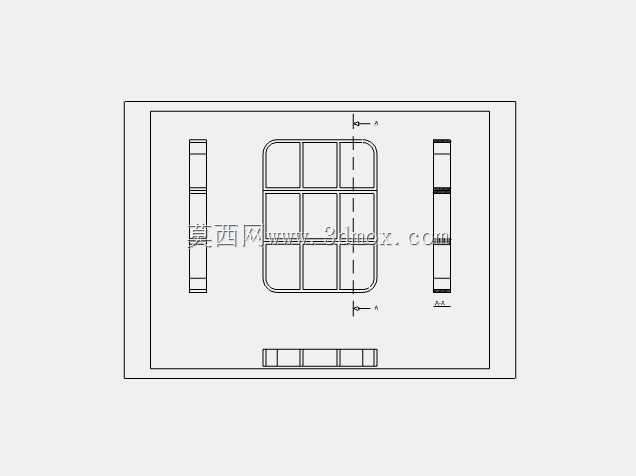

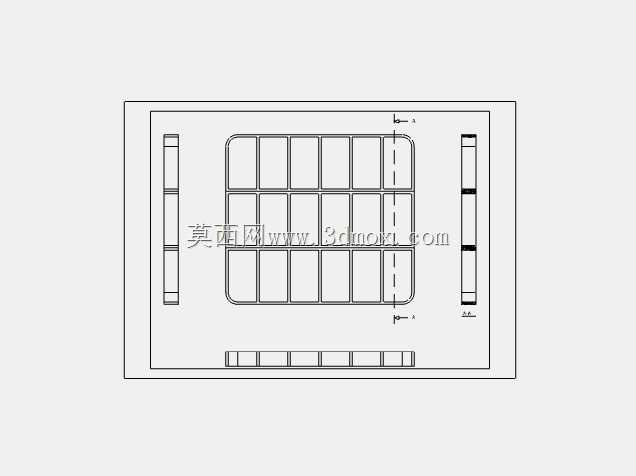

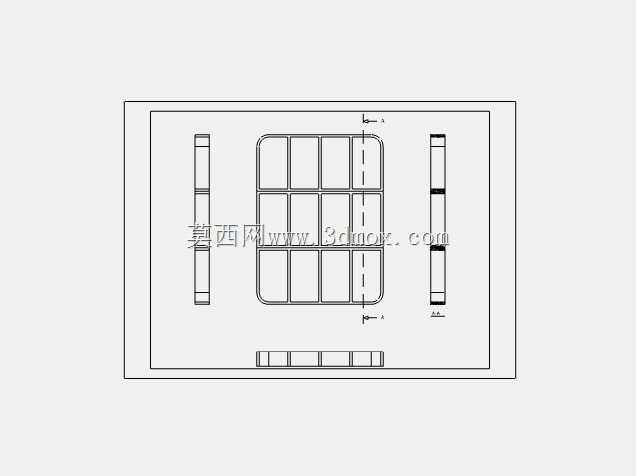

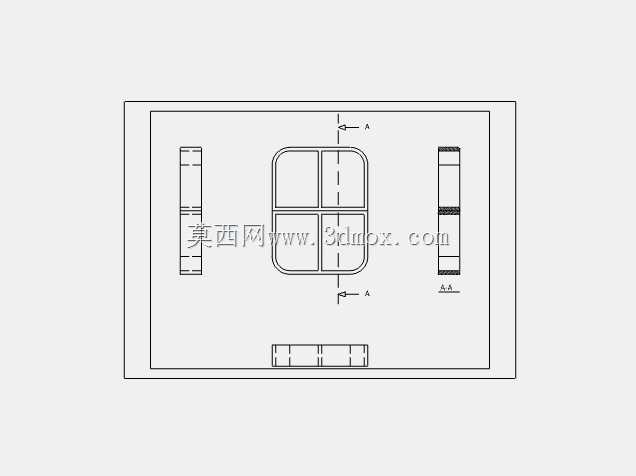

　　从结构设计逻辑来看，该组件采用框架式基体搭配分层密封模块的组合思路，外围矩形框架为安装承载主体，设计时需要匹配柜体侧壁的开孔尺寸，框架四周预留的固定孔位可通过螺栓直接与柜体板材锁紧，框架与柜体接触面可加装密封胶条实现基础面的静密封。框架内部的密封单元采用模块化排布，上下两排平行的密封槽位可适配不同线径的电缆穿过，每个密封模块带有可剥离的分层橡胶片，现场施工时可根据实际穿过的电缆外径剥去对应厚度的橡胶层，让密封模块紧密包裹在电缆外圆周，无需根据每根电缆的线径单独定制密封件，大幅提升了现场布线的适配灵活性。

　　从安装边界维度考量，该组件的框架外形为规整矩形，设计时将整体厚度控制在较薄的区间，不会在柜体内外占用过多安装空间，框架两侧设置的压紧结构可在所有线缆布设完成后，通过锁紧压块将内部所有密封模块向中间挤压，让橡胶模块产生径向形变，充分填充线缆与框架、线缆与线缆之间的所有间隙，实现IP66以上的防护等级。同时这种压紧式结构无需在现场进行灌胶、打胶等不可逆操作，后期如果需要新增或者更换线缆，只需要松开压块即可调整对应位置的密封模块，相比传统的密封胶泥、防火泥封堵方案，后期维护的便利性提升明显，也不会出现密封材料老化开裂、脱落的问题。

　　在功能特性层面，该组件除了基础的密封防水功能外，橡胶密封材料本身具备一定的阻燃、耐老化性能，可满足电力设备的防火要求，同时橡胶材质的阻尼特性可吸收设备运行时传递到线缆上的振动，避免线缆在穿板位置因为长期振动出现绝缘层磨损、线芯断裂的问题。组件的排布结构支持多根小线径控制电缆与大线径动力电缆混合布设，上下分层的槽位设计可将动力线与控制线分开排布，减少线缆之间的电磁干扰，这一点在变压器配套的测控回路布设中尤为实用。

　　从建模细节来看，该三维结构完整还原了框架的安装孔位、密封模块的分层结构、两侧压紧机构的装配关系，结构工程师在进行柜体开孔设计时可直接调用该模型匹配开孔尺寸，提前规划柜内线缆的走线路径，避免出现开孔位置与柜内元器件干涉、密封组件安装后与柜门开合路径冲突的问题。在实际选型过程中，设计人员可根据需要穿过的线缆数量、线径范围匹配对应规格的组件框架，提前在三维装配环境中模拟线缆穿入后的弯曲半径，确保线缆布设时不会出现过度弯折导致的线芯损伤。这类模块化密封组件的应用，替代了传统现场手工封堵的作业方式，让穿线位置的密封质量不再依赖施工人员的操作水平，能有效提升电力设备柜体的整体防护一致性，在户外变电站、工业厂房配电系统、海上风电设备等对防护等级要求较高的场景中，这类穿隔密封组件已经成为柜体线缆穿口的标准配置。
