三菱MR-J4系列伺服驱动器三维结构

　　在自动化产线的电气控制柜布局设计、伺服系统选型匹配、设备三维布线仿真工作中，伺服驱动单元的三维模型是结构设计阶段不可或缺的核心参考载体，本次呈现的三菱MR-J4系列伺服驱动单元三维结构，完整还原了设备的实体特征与安装边界，能够为电气设计、结构布局、装配校验环节提供精准的三维数据支撑。

　　从实际工业应用场景来看，这类伺服驱动单元广泛适配于数控机床进给轴控制、包装机械的牵引与切刀执行机构、电子制造设备的精密位移平台、工业机器人关节驱动、物流分拣线的精准定位模组等需要高精度速度、位置、转矩控制的场合，是整套伺服运动控制系统的核心控制载体，负责接收上位控制器的运动指令，经过运算放大后输出驱动电流控制伺服电机运转，同时实时采集电机编码器的反馈信号完成闭环调节，保障运动控制的精度与动态响应性能。

　　从产品功能特性的结构呈现来看，模型完整复刻了驱动单元正面的接口布局：主回路电源输入端子、伺服电机动力输出接口、编码器信号反馈接口、通用IO控制端子、通讯总线接口的位置与外形尺寸均与实体设备保持一致，侧面的散热筋结构按照实际开模比例还原，既体现了设备长时间满负载运行时的散热结构设计逻辑，也为电气柜内的散热风道设计预留了参考依据。设备正面的状态指示灯区域、操作面板预留位的结构也做了精准还原，能够满足设备外观评审、操作人机界面布局校验的设计需求。

　　在设计思路的还原上，该模型严格遵循实体设备的模块化设计逻辑：主体外壳采用钣金折弯与塑料端盖结合的结构形式，安装卡扣与固定孔位的位置完全匹配实体安装规范，设备背部的DIN导轨安装卡扣结构、底部的螺丝固定孔位都做了1:1的特征还原，设计人员可以直接将该模型导入到电气柜的整体装配模型中，直接校验安装空间是否充足，相邻电气元件之间是否存在干涉，接线端子的预留操作空间是否满足现场接线与后期维护的需求。

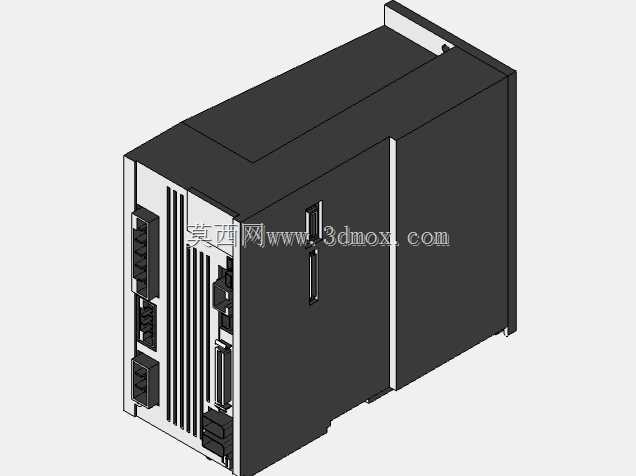

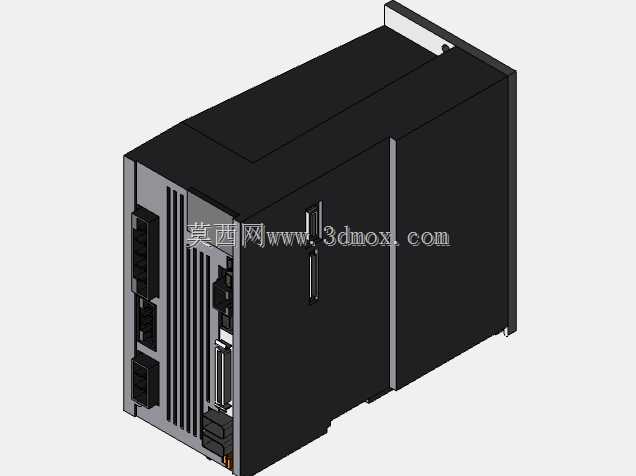

　　关于外形尺寸与安装边界，该模型的整体长宽高比例完全匹配MR-J4-200A-RJ实体设备的尺寸参数，设备左右两侧需要预留的散热间隙、前方需要预留的接线操作空间、上方需要预留的走线空间都可以通过模型直接测量获取，不需要再反复核对二维手册的尺寸标注，能够大幅缩短电气柜布局设计的周期，减少后期装配时出现的空间干涉问题。在进行三维布线设计时，模型上各个接口的位置、朝向、接口尺寸都可以作为线缆长度计算、线缆固定座布置的参考依据，让布线设计更贴合实际装配场景，避免出现线缆长度不足、弯折半径不符合规范的问题。

　　对于从事非标自动化设备设计、电气控制柜结构设计、运动控制系统选型的工程人员来说，这类精准的伺服驱动三维模型，能够在设计阶段就完成大部分的装配校验工作，减少实物打样、现场整改的工作量，提升整体设计效率与设计准确性，也能在方案评审阶段更直观地向协作方展示整套设备的电气布局效果，降低跨部门沟通的信息差。
