电助力山地车左侧曲柄结构设计

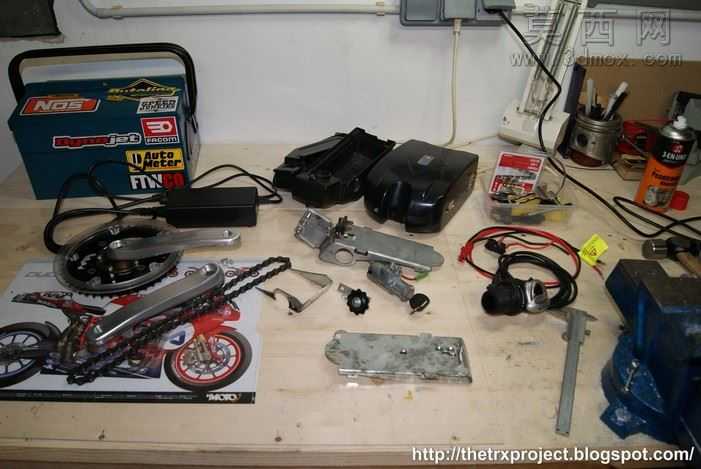

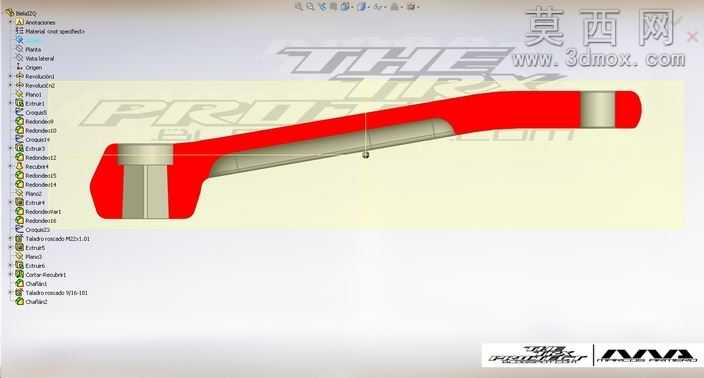

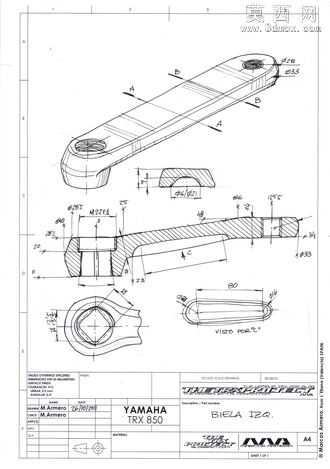

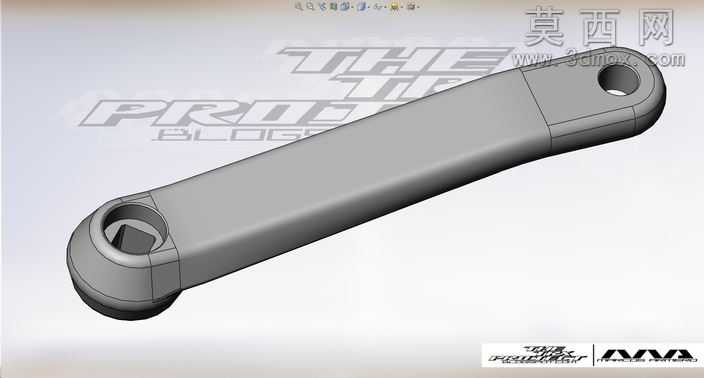

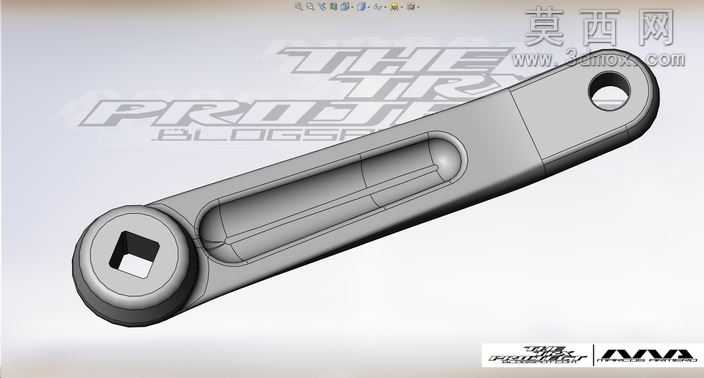

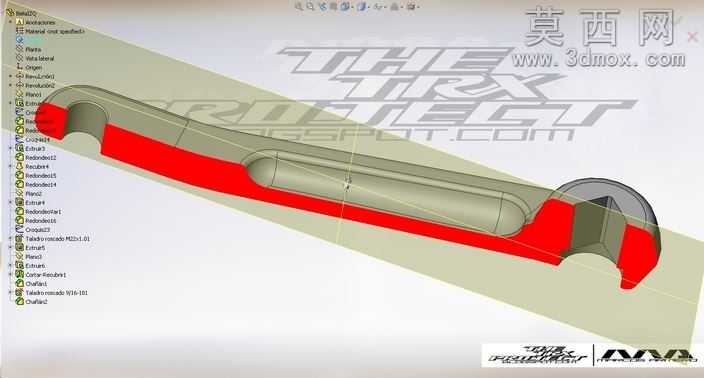

本作品为适配电助力改装山地车的左侧曲柄三维建模成果，建模过程围绕零件实际装配需求与使用场景展开，首先通过测绘适配Scott山地车的中轴接口尺寸、脚踏安装位尺寸确定核心参数，在三维建模软件中先构建曲柄的基础轮廓线，以长条形受力主体为核心，一端设计为带花键卡槽的中轴连接端，该端做加厚圆弧过渡处理，匹配中轴的安装定位需求，保证扭矩传递过程中的结构强度，另一端设计为带标准内螺纹孔的脚踏连接端，端部做圆角收边处理避免应力集中。建模过程中对曲柄主体的曲面做连续过渡优化，整体采用符合人体工学的微弧造型，既匹配骑行时的腿部发力角度，也兼顾外观的流畅质感。材质设定上主体采用高强度锻造铝合金材质，渲染时还原铝合金哑光磨砂的金属质感，端部连接位做细微的表面纹理区分，模拟实际零件的机加工痕迹。结构设计上重点优化了曲柄的受力截面，从中轴端到脚踏端采用渐变的截面厚度设计，在保证整体轻量化的前提下，提升高扭矩输出场景下的抗弯折性能，同时在连接端的卡槽位置做加强筋结构处理，避免电助力模式下大扭矩传递导致的接口开裂问题。设计思路围绕电助力自行车的使用特性展开，相比普通山地车曲柄，适当提升了整体的结构强度冗余，适配电助力系统输出的更大扭矩，同时保留了普通山地车曲柄的安装兼容性，可直接替换同规格的原厂曲柄零件，建模过程中对所有安装配合面做了公差预留设计，保证实际生产或3D打印后的装配精度，渲染阶段采用工作室柔光环境，清晰展现曲柄的曲面过渡、结构细节与材质质感，完整呈现零件的设计细节与结构特征。
