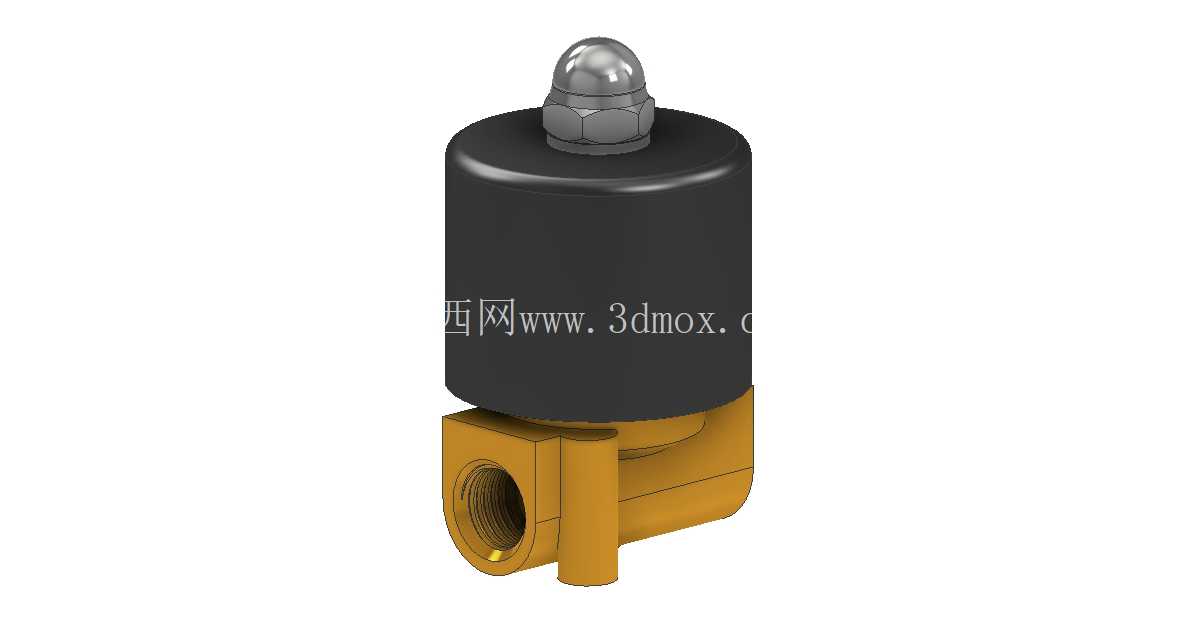

1/4英寸12V黄铜常闭流体控制电磁阀

　　在小型流体管路控制系统里，这类小通径直动式电磁阀的应用覆盖范围极广，从民用净水设备的水路通断、小型气动系统的气路切换，到园林灌溉的支路控制、小型燃油设备的供油通断，都能见到同结构产品的身影。做三维建模的时候最先要卡准的是安装边界，阀体两端的内螺纹是PT1/4规格，也就是工程上常说的两分内牙，建模时要严格对应锥管螺纹的基准尺寸，螺纹有效啮合长度不能低于8mm，否则现场安装时容易出现密封不严、螺纹滑牙的问题，很多新手建模时只做了示意螺纹，实际装配时才发现接口深度不够，导致接头拧不到位漏液漏气。

　　阀体部分采用黄铜锻压成型的结构设计，建模时要注意流道的转折处做R角过渡，不能出现直角死区，一方面是实际加工时黄铜锻压的工艺要求，直角处容易出现应力集中导致阀体开裂，另一方面流道顺滑也能减少介质流过时的压损，降低阀体内的紊流噪音。上部的电磁驱动部分采用塑封结构，线圈完全包裹在黑色绝缘壳体内，建模时要预留线圈的散热间隙，外壳和内部线圈骨架之间要留0.3mm的装配公差，顶部的锁紧螺母要做滚花细节，方便现场手动接线时的拆装，不需要额外工具就能拧开顶部护盖接电源线。

　　这款阀的额定功率是12W，采用12V直流供电，属于常闭型结构，也就是断电状态下阀体内的密封塞在弹簧作用下顶住流道通孔，介质无法通过，通电后电磁线圈产生磁力吸起动铁芯，带动密封塞离开通孔，介质就能从阀的一端流向另一端。建模时要注意动铁芯的行程尺寸，一般这类小通径阀的行程在1.5mm左右，行程太长会导致电磁吸力不足无法正常开阀，行程太短则会导致流道通流面积不够，介质流量达不到设计要求。安装尺寸方面，阀体下部的两个接口中心距要控制在22mm，整体高度从阀体底部到顶部护罩顶端要控制在68mm左右，现场安装时要预留上部至少30mm的接线操作空间，两侧接管路时要预留扳手操作的空间，不能贴壁安装，否则后期维护拆换的时候没有操作空间。

　　实际选型应用时要注意，这类黄铜阀体的电磁阀适合通清水、压缩空气、低粘度柴油等无强腐蚀性的介质，不能用于强酸强碱类流体，也不能用于含有大量固体颗粒的介质，否则颗粒会卡滞动铁芯导致阀无法正常开关。建模时内部的密封件要采用耐丁腈橡胶的材质示意，密封面的平面度要控制在0.02mm以内，才能保证断电时的密封性能，不会出现内漏的情况。电磁线圈的引线部分要做防水结构设计，接线处的密封圈不能遗漏，否则在潮湿环境下使用容易出现线圈短路烧毁的问题。很多刚接触管路设计的工程师容易忽略阀的安装方向，这类电磁阀阀体上会标注介质流向箭头，建模时要在阀体侧面做流向标识的凸台，提醒安装人员按照流向安装，反向安装会导致阀无法正常密封，甚至出现介质无法关断的情况。另外在做装配体配合时，线圈部分和阀体部分的连接要采用止口定位，止口的配合公差选H7/h6，保证线圈和动铁芯的同轴度，同轴度偏差超过0.1mm就会出现动铁芯卡滞，通电后吸合不到位的问题。整体模型的细节要兼顾实际生产的工艺性，比如黄铜阀体的铸造圆角最小不能小于R1，外壳的注塑件壁厚要均匀，控制在2mm左右，避免出现注塑缩痕，顶部的金属护帽要做倒角处理，避免安装时划伤操作人员。
