带断路器与断流器的电气配电操作面板

　　在工业低压配电场景、车间动力柜配套、小型设备集中供电控制单元里，这类集成了断路器、断流器的电气外壳面板是操作人员日常接触最多的交互部件，它直接承担着回路状态显示、通断操作、故障分断的核心作用，并非单纯的装饰性外覆盖件。从结构设计逻辑来看，面板采用金属板材一体折弯成型，边缘做了钝化倒边处理，避免安装维护过程中划伤操作人员，整体板面的平整度公差控制在每米1毫米以内，保证各类仪表、操作元件安装后不会出现歪斜、贴合缝隙不均的问题。面板上部预留的长条形开槽，是为嵌入式状态指示灯排或者数显电压电流表预留的安装位，开槽边缘做了向内的翻边处理，既可以提升面板局部的结构强度，避免开孔处受力变形，也能遮挡元件与开孔之间的装配缝隙，提升整体防护性能。

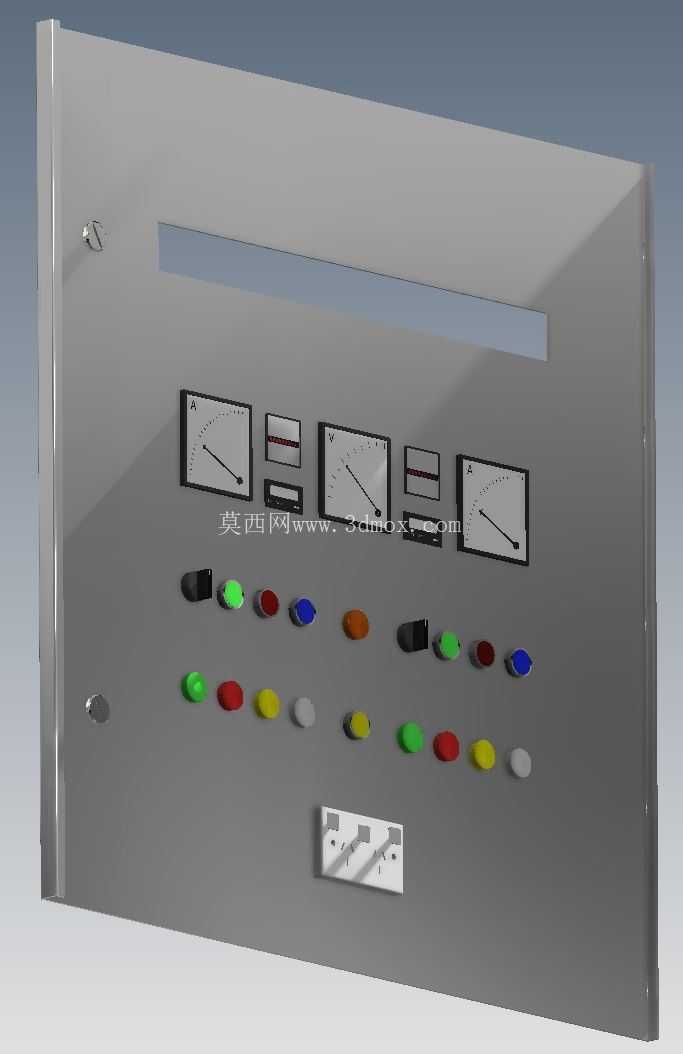

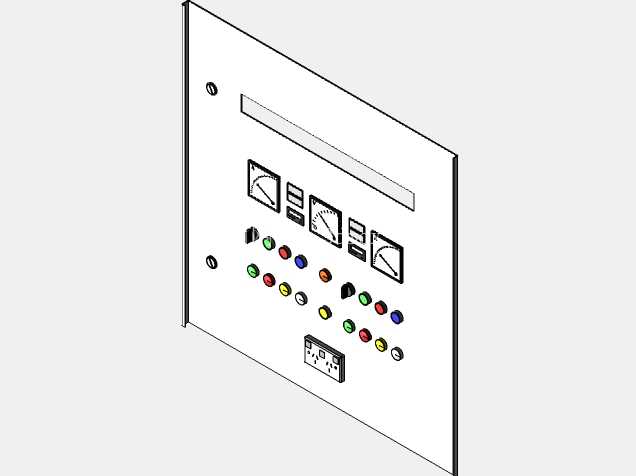

　　板面布置的三块指针式仪表，分别对应主回路电流、母线电压、分支回路负载电流的实时显示，仪表安装位的后方预留了足够的接线空间，接线端子距离面板内壁的距离不小于40毫米，方便操作人员在不拆动整体面板的情况下完成仪表校验、接线紧固的日常维护工作。仪表下方分两排布置的彩色操作按钮，按照工业电气设计的通用配色规范做了区分：绿色对应回路合闸启动、红色对应分闸停止、黄色对应故障复位、蓝色对应备用功能自定义，每一个按钮的安装孔位都做了同轴度校验，按钮按压行程预留12毫米的操作空间，避免按压时卡滞，按钮之间的中心间距保持在50毫米以上，防止操作人员误触相邻按钮。

　　按钮组下方的小型断路器安装位，采用了标准导轨卡装结构设计，兼容市面上主流模数化断路器、隔离开关的安装尺寸，断路器操作手柄突出面板表面15毫米，既保证操作时的触感反馈清晰，也不会因为突出过多在搬运、安装过程中被误碰触发分闸。从安装边界来看，这款配电板的四个边角预留了沉头安装孔，孔位距离面板边缘的距离为25毫米，适配标准GGD柜、小型壁挂式配电箱的安装立柱孔距，安装后面板与柜体框架之间加装2毫米厚的橡胶密封垫，可达到IP40的防护等级，能够阻挡直径大于1毫米的固体异物进入柜体内部，适配绝大多数干燥无强腐蚀的工业车间、设备机房的使用环境。设计过程中特意做了元件布局的人机工程校核：操作人员站立操作时，最常用的分合闸按钮距离地面的高度落在1.2米到1.4米的最优操作区间，视线平视时刚好可以覆盖三块指针仪表的显示区域，不需要过度低头或者抬臂就能完成日常的状态查看与操作动作。面板背部的元件安装支座采用冲压一体成型，没有额外的焊接工序，避免焊接变形带来的元件安装位偏移，所有开孔的毛刺都在钣金加工阶段做了打磨处理，防止后期穿线时划破导线绝缘层引发短路故障。

　　在实际应用中，这类配电板既可以作为独立小型配电箱的前面板使用，也可以作为大型成套配电柜的分支回路操作单元，搭配内部的母排、接线端子、电流互感器等元件，完成对低压配电回路的控制与保护，当回路出现过载、短路故障时，板上安装的断流器、断路器会快速分断回路，同时对应的指示灯会触发故障提示，方便运维人员快速定位故障回路。面板表面采用哑光喷塑处理，不会在车间照明环境下产生反光干扰操作人员查看仪表数值，喷塑层的附着力达到国标二级要求，长期使用不会出现掉漆、锈蚀的问题，适配工业场景下的长期使用需求。
