双泵配套VSD控制电气盘布局结构

　　这套电气盘结构主要面向工业现场双泵类负载的驱动控制场景，常见于水处理供排水单元、小型工艺循环水系统、配套设备冷却循环回路这类需要两台泵组互为备用或者协同运行的工况，核心是通过VSD变频驱动实现电机的平滑调速与工况匹配，替代传统的接触器直接启停方案，降低泵组启动时的电网冲击，同时根据实际管网压力、流量需求动态调整输出转速，减少不必要的能耗损耗。

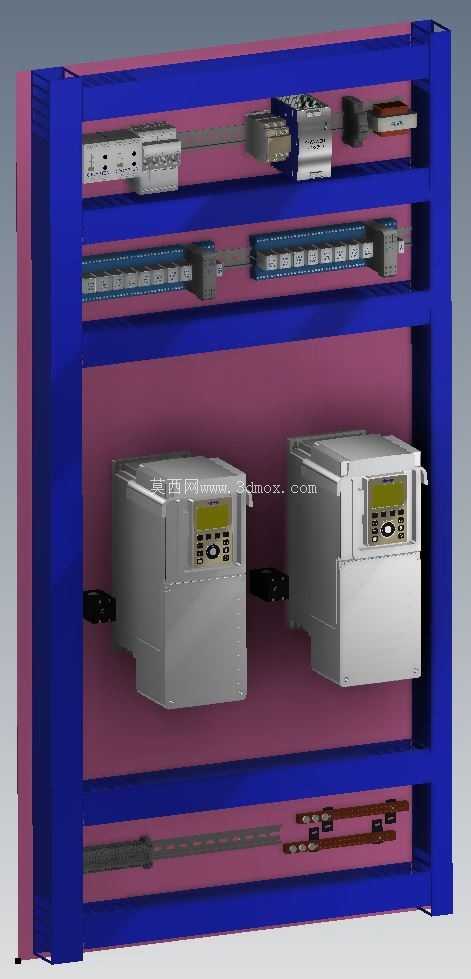

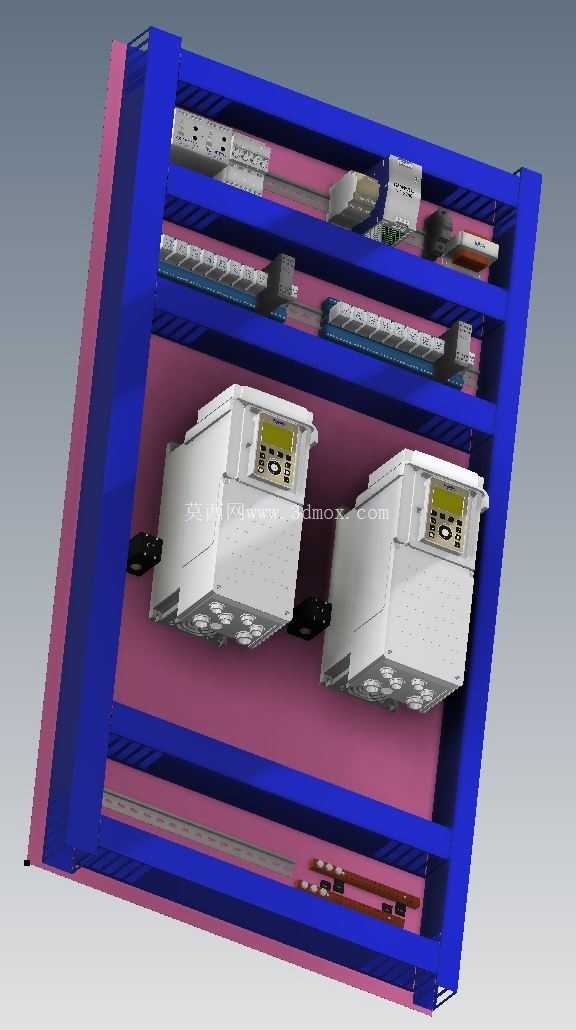

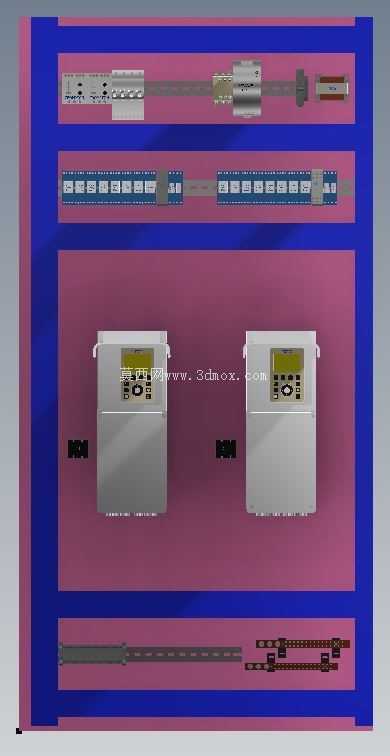

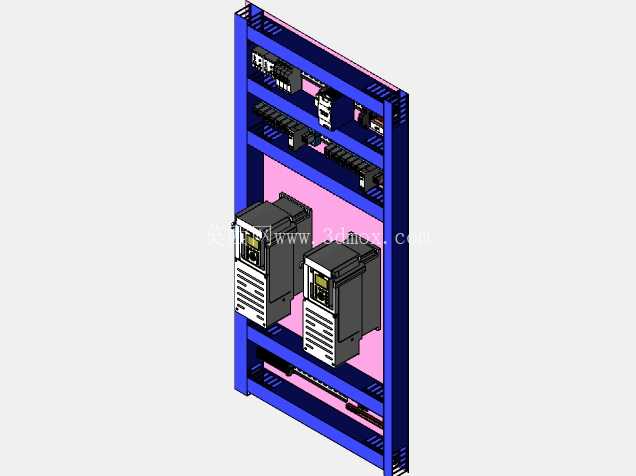

　　从整体布局来看，整套盘体采用立式框架安装结构，主安装板做了分层分区设计，最上层区域排布进线保护器件、信号隔离模块与通讯接口单元，这部分器件本身发热量低且需要预留接线操作空间，布置在顶部既方便外部线缆从盘体顶部进线接入，也能避免下方大功率器件的热量直吹影响弱电信号稳定性；中间核心区域预留了两台VSD变频驱动器的安装位，驱动器底部与安装板之间预留了不小于30mm的通风间隙，两侧留出足够的散热风道空间，保证设备运行时热量能顺着盘内自然对流通道向上排出，同时驱动器的操作面板正对盘门观察窗位置，日常巡检时不需要打开盘门就能直接查看运行参数、故障代码；下层区域排布输出接线端子、接地铜排与辅件回路，强电输出端子与上层弱电信号端子之间做了明确的物理分隔，避免强弱电走线并行产生的信号干扰，接地铜排沿盘体框架通长布置，所有器件的保护接地端都能以最短路径接入接地系统，满足电气安全规范要求。

　　设计过程中首先明确了安装边界条件，整套盘体适配标准19英寸机架安装场景，整体深度控制在400mm以内，能直接嵌入现有工业机柜的预留安装位，不需要额外改造机柜结构；器件排布时严格遵循电气走线的最短路径原则，进线端到主保护开关、再到VSD输入端、最后到输出端子的走线顺向排布，减少线缆交叉弯折，既降低布线时的人工成本，也能减少线缆过长带来的压降损耗与干扰风险。针对双泵控制的功能需求，两套VSD单元之间预留了硬联锁信号的走线通道，可实现主备泵自动切换、故障互投的逻辑接线，不需要额外增加中间继电器的安装空间；盘体两侧预留的安装导轨位可根据实际需求扩展电流检测、温度采集等辅助模块，适配不同现场的监控需求。

　　从安装维护角度考虑，所有器件的安装位都预留了标准紧固件安装孔，更换同规格VSD或者保护器件时不需要重新在安装板上钻孔，器件前方预留的操作空间满足单手完成接线、参数调整的操作需求，端子排的排布按照回路功能做了分段标识，后期检修排查故障时能快速定位对应回路；安装板与框架之间采用可拆卸式连接，需要整体更换内部器件时可以直接将整块安装板拆下，不需要在柜内狭小空间内作业。整套布局充分考虑了工业现场的实际使用习惯，既满足电气安全的间距要求，也兼顾了散热、布线、操作、后期扩展的多维度需求，可直接作为双泵类变频控制电气盘的布局参考模板，适配多数中小功率泵组的控制场景。
