自行车车把带锁紧螺杆组件结构设计

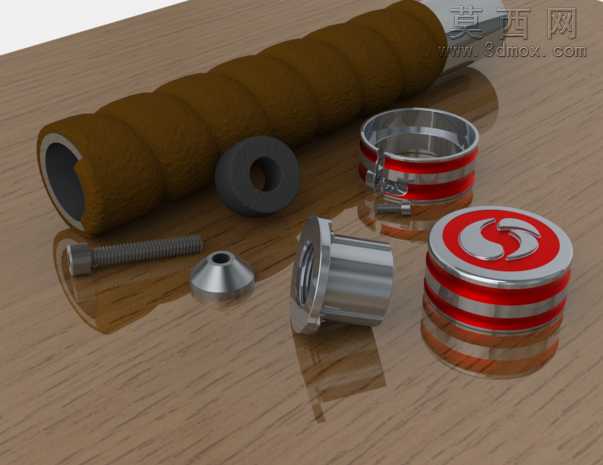

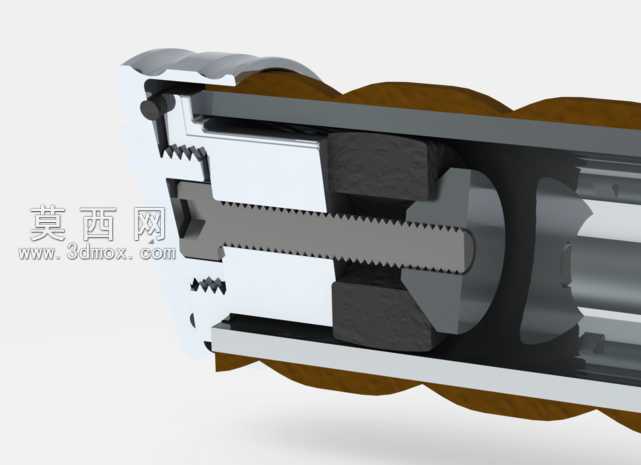

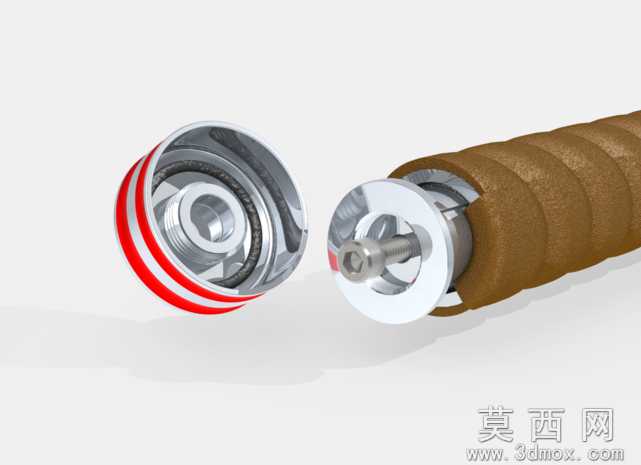

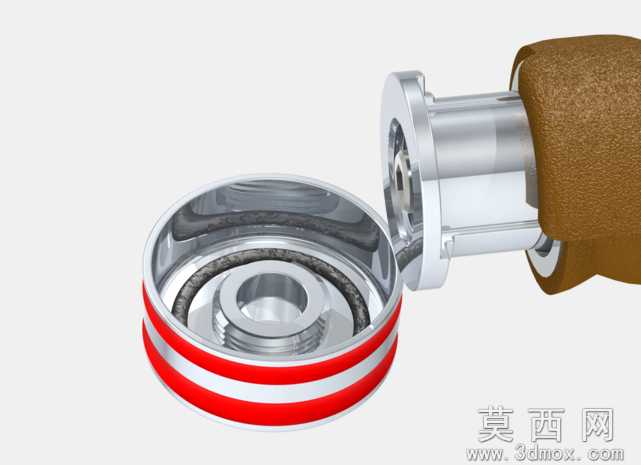

本作品为自行车车把带固定用螺杆压缩锁紧组件，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循实际装配逻辑，对每一个零件的配合公差、装配层级做了精准还原，可直接用于结构验证、加工参考或产品演示场景。从结构组成来看，整套组件包含带防滑纹理的握持套筒、传动螺杆主体、六角锁紧调节螺母、O形密封胶圈、带标识的装饰端盖、定心限位衬套几个核心部分，建模时对握持套筒表面的环形防滑凹槽做了等距阵列处理，凹槽的深度、间距完全贴合实际骑行握持的防滑需求，套筒内壁做了阶梯孔设计，可精准嵌套在车把管端部，预留的螺杆穿装孔与传动螺杆的轴径做了间隙配合设定，保证螺杆转动调节时不会出现卡滞问题。传动螺杆作为核心传力零件，建模时还原了杆身的光杆定位段与端部的螺纹连接段，光杆部分与衬套内孔配合实现径向定心，螺纹段与六角螺母配合实现轴向锁紧力的传递，杆身端部做了倒角处理，方便装配时快速穿入对应孔位。六角锁紧螺母的外形做了标准六角面建模，螺母与橡胶塞的接触端面做了平面度优化，保证拧紧时压力可以均匀传递到橡胶塞件上，橡胶塞采用弹性材质参数设定，建模时还原了其受压膨胀的结构预留空间，当拧紧六角螺母时，橡胶塞受压向外膨胀，即可紧紧抵在车把管内壁，实现车把带的轴向锁止固定，避免骑行过程中车把带出现滑移错位。O形密封圈选用标准截面尺寸建模，装配在螺杆与端盖的配合位置，既可以阻挡骑行过程中灰尘、水汽进入组件内部造成零件锈蚀，也可以在调节过程中提供一定的阻尼感，避免螺母受震动出现松脱。端盖部分做了双色外观设计，表面的品牌标识采用浮雕贴图处理，边缘做了圆弧过渡，既提升了整体外观的精致度，也可以避免尖锐边角造成的磕碰划伤。渲染阶段采用哑光金属材质表现螺杆、螺母、衬套等金属零件，还原金属零件的细腻磨砂质感；橡胶塞、O形圈采用高弹性哑光橡胶材质，适当调整材质的粗糙度参数，还原橡胶件的哑光防滑视觉效果；握持套筒采用棕褐色防滑橡塑材质，表面的凹槽做了轻微的阴影加深处理，突出防滑纹理的立体感；端盖采用亮面金属与红色烤漆结合的材质，通过环境光反射效果突出端盖的精致质感。整套设计在原有标准锁紧结构的基础上，对压环的宽度做了优化调整，加宽的压环可以让橡胶塞的受力更加均匀，避免局部压力过大造成橡胶件过早老化，同时将沉头固定螺钉的位置做了隐藏式设计，让整体外观更加流畅简洁，所有零件的尺寸参数适配22.2毫米与23.8毫米两种常见直径的自行车车把管，端盖尺寸可根据实际需求灵活调整，所有零件结构均可支持数控研磨加工，具备实际生产落地的可行性。
