手动锁紧式滑块夹具三维结构设计

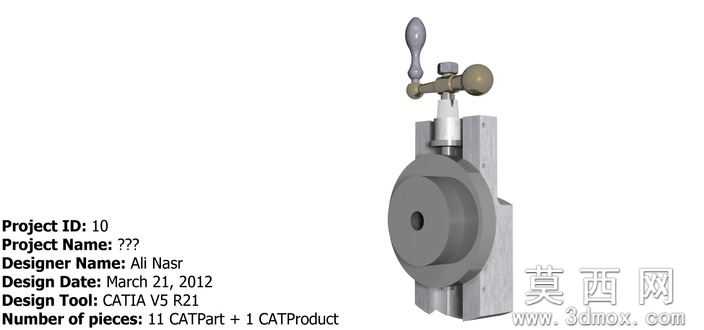

本作品为手动操作式滑块锁紧夹具的三维建模成果，建模过程严格遵循机械设计的公差配合规范，完整还原了该类工装组件的全部装配结构与运动逻辑。建模阶段首先完成核心滑块基体的特征构建，采用拉伸、切除等基础特征生成滑块的导向安装面、轮体装配槽与锁紧组件安装位，保证基体的平面度、装配孔位同轴度符合实际工装的加工精度要求，滑块侧边的导向结构按照滑动配合的公差要求预留合理间隙，确保模拟滑动过程无卡滞、无过定位问题。其次构建手动操作组件，包含球形操作手柄、拨杆、锁紧压头与铰接销轴，手柄表面做防滑纹理的特征处理，拨杆与铰接轴的配合采用间隙配合参数设置，还原手动扳动操作的真实运动行程，锁紧压头的工作面做圆弧过渡处理，避免锁紧过程中出现应力集中的结构缺陷。轮体组件部分构建了带中心定位孔的圆形转轮，转轮与滑块基体的装配轴采用同轴度约束，保证转轮可绕轴顺畅转动，同时与锁紧压头的工作面形成可靠的锁紧配合面，当手动扳下操作手柄时，压头可紧密贴合转轮外圆面，通过摩擦力实现转轮的位置锁定，反向扳动手柄即可解除锁紧，恢复转轮的转动自由度与滑块的滑动调整能力。材质渲染阶段针对不同部件做差异化材质赋值，滑块基体采用45号钢的哑光金属材质，还原钢制工装的磨砂金属质感；操作手柄采用胶木材质，呈现深棕色哑光非金属质感，区分操作件与结构件的视觉差异；转轮与销轴采用光亮钢材材质，突出回转件的加工表面特征；铰接部位的紧固件采用标准镀锌件材质，还原标准件的外观特征。整体装配过程按照实际工装的装配顺序添加配合约束，包含同轴配合、面重合配合、行程限位约束，完整模拟滑块的直线滑动行程、手柄的扳动角度范围、锁紧状态下的部件位置关系，所有零件无干涉、无装配错位问题，结构设计兼顾手动操作的便捷性与锁紧状态的可靠性，可作为手动锁紧类滑块工装的设计参考，也可用于机械原理教学中手动锁紧机构的演示案例，帮助理解滑动导向、摩擦锁紧、手动杠杆施力的结构设计逻辑。
