10mm规格七段单位数码显示管结构设计

　　在工业控制数显面板、小型家电状态指示、仪器仪表读数模块、教学实验电路搭建这类场景里，单位七段LED显示管是最基础也最高频的显示器件，这类器件不需要复杂的驱动协议，通过对应段引脚的电平控制就能组合出0-9的阿拉伯数字，部分还能通过段码组合显示简单字母符号，适配低复杂度的数字显示需求，相比点阵屏成本更低、驱动逻辑更简单，在不需要复杂图形显示的场景下性价比优势非常明显。

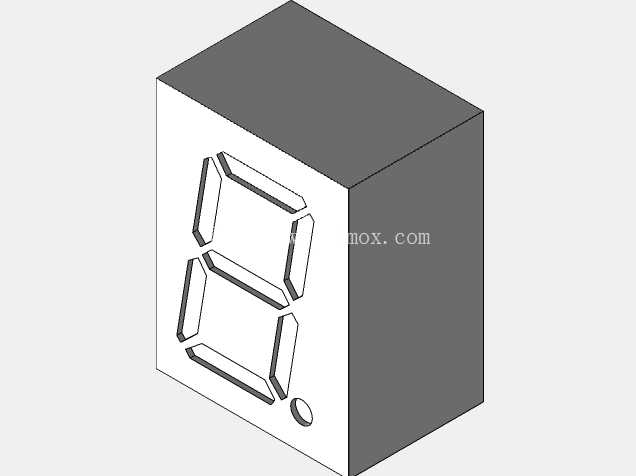

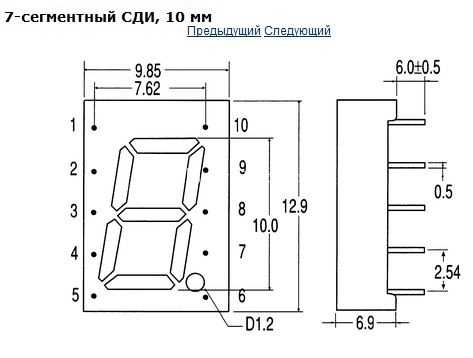

　　做这类器件的三维结构设计时，首先要锚定的是安装适配性，毕竟这类直插式数码管大多是焊接在PCB板上使用，引脚间距、本体尺寸、引脚伸出长度直接决定了PCB封装设计的准确性，也会影响后续面板开孔的匹配度。从结构尺寸来看，这款10mm规格的七段数码管，本体正面的横向总宽度为9.85mm，段码显示区域的有效横向宽度为7.62mm，本体总高度为12.9mm，其中显示段所在的主体部分厚度为6.9mm，引脚侧的定位凸台厚度为6.0±0.5mm，这个公差范围是结构设计时必须留足安装间隙的关键，避免批量装配时因为器件尺寸公差导致卡滞或者装配不到位。

　　引脚排布采用单侧直插设计，一共10个引脚，对应7个显示段、1个公共端以及两个预留定位引脚？不对，仔细看引脚的间距，相邻引脚的中心距为2.54mm，这是标准的2.54mm排针间距，完全适配通用PCB的孔距设计，不需要做特殊的封装孔位，能直接匹配常规的万能板、量产PCB的布线规则，降低PCB设计的复杂度。本体正面左下角有一个直径1.2mm的圆形定位标记，这个标记是用来区分引脚顺序的关键标识，设计PCB封装时必须对应这个标记做丝印定位点，避免生产焊接时出现引脚接反、段码显示错乱的问题。

　　从设计思路上来说，这类数码管的结构设计首先要保证显示面的平整度，避免因为本体注塑变形导致段码显示时出现光线折射不均、局部亮度偏差的问题，所以本体外壳的注塑壁厚要做均匀设计，显示窗口的透光面要做平面度公差约束，一般控制在0.1mm以内，保证贴装面板滤光片时不会出现缝隙漏光的问题。其次是引脚的固定强度，直插引脚在本体内部的固定部分要做折弯加固设计，避免焊接时引脚受力脱落，引脚伸出本体的长度要匹配波峰焊的工艺要求，过长会导致焊接时引脚歪斜，过短则会出现焊锡浸润不足的虚焊问题，这款的引脚伸出长度配合2.54mm的间距，刚好适配常规的波峰焊、手工焊接工艺要求。

　　实际选型应用时，还要考虑安装边界的预留，数码管本体安装到面板上时，面板开孔尺寸要比本体正面尺寸单边大0.2-0.3mm，避免因为面板加工公差导致数码管无法装入，同时本体后侧的引脚焊接后，要预留至少3mm的引脚剪脚空间，避免引脚过长和其他元器件发生干涉。如果是做带遮光罩的面板设计，遮光罩的内框尺寸要刚好覆盖数码管的显示区域，不能遮挡段码的发光部分，同时遮光罩的深度要和数码管本体的突出高度匹配，避免出现光线串扰，导致相邻段码的光线溢出影响显示清晰度。

　　另外，这类七段数码管的公共端分共阴和共阳两种类型，但结构尺寸是完全通用的，所以三维结构模型不需要区分电气类型，只需要把外形、引脚位置、定位标记做准确，就能同时适配两种电气规格的选型建模需求，在做整机BOM配套时，结构工程师只需要确认外形尺寸和引脚排布，不需要因为电气参数的差异重新调整结构设计，这也是这类通用显示器件的结构设计优势，能大幅减少结构设计的重复工作量。

　　在做三维建模的时候，要特别注意几个容易出错的细节：一是引脚的直径要和实际器件匹配，一般是0.5mm左右的方形或者圆形引脚，PCB封装的焊盘孔径要设计为0.8mm，保证引脚能顺利插入；二是正面的定位圆点位置不能错，必须对应1号引脚的对角位置，也就是6号引脚侧的下方，这个位置是行业通用的引脚起始标记，一旦做反就会导致整个封装的引脚顺序错误；三是本体侧面的台阶尺寸，也就是6.0±0.5mm的凸台部分，这个部分是用来卡在面板开孔后侧做定位的，台阶的高度要和面板厚度匹配，保证安装后面板和数码管显示面齐平，不会出现突出或者凹陷的问题。

　　从实际使用场景来看，这类10mm尺寸的单位七段数码管，大多用在需要单数字显示的位置，比如电源模块的电压显示、计数器的个位显示、设备状态的代码显示、温控器的温度数字显示等场景，因为尺寸适中，既不会因为太小导致远距离看不清，也不会因为太大占用过多的面板空间，搭配红色或者绿色的发光芯片，在室内光线环境下的可视距离能达到3-5米，完全满足常规工业设备、民用电器的显示需求。结构设计时不需要考虑防水防尘的特殊结构，因为这类器件大多用在设备内部的面板后侧，前面有面板贴膜做防护，只要本体的注塑材料选用常规的ABS或者PPO材质，满足耐温要求，能过波峰焊的260℃高温不发生变形就可以。
