带安装导轨的导向型工业脚轮结构设计

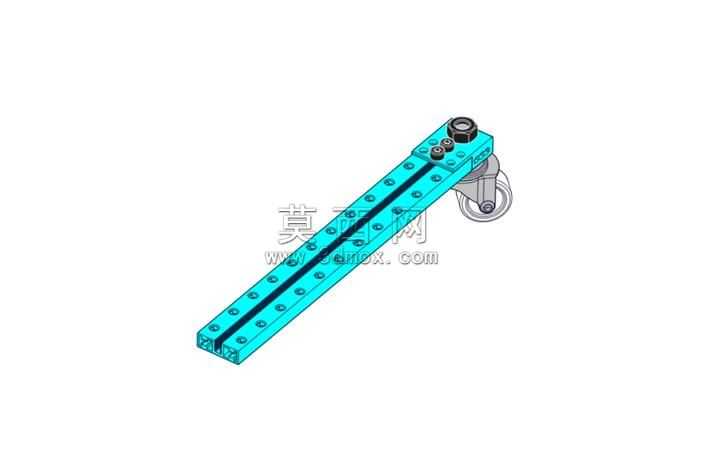

本作品为带线性安装导轨的导向型脚轮三维建模成果，建模过程中优先采用参数化特征建模逻辑，先完成核心滚轮组件的结构搭建：依次构建滚轮外圈、内置轴承、轮架转轴、转向连接座的独立特征，对滚轮与轮架的配合间隙、转轴的转动自由度做了精准的参数约束，确保转动结构的运动逻辑符合实际物理规则。导轨部分采用拉伸凸台命令构建长条形基体，在基体表面按等距阵列规则排布安装孔位，对导轨内部的导向滑槽做了抽壳与筋位强化处理，既还原了导轨的轻量化结构，也保证了滑槽与外接滑动件的配合精度。材质渲染阶段，对导轨主体赋予亮蓝色阳极氧化铝材质，调整材质的金属粗糙度与反光度参数，还原硬质铝合金的哑光金属质感；滚轮部分采用黑色聚氨酯橡胶材质，添加轻微的表面颗粒纹理模拟橡胶轮面的防滑特性；顶部锁紧螺母、转轴等金属连接件赋予镀锌亮面金属材质，区分不同部件的材质属性，提升模型的视觉辨识度。结构设计上，脚轮与导轨的连接端采用可调节锁紧结构，通过顶部的锁紧螺母可调整脚轮与导轨的固定松紧度，既可以实现脚轮沿导轨长度方向的位置调整，也可在定位后完成锁止固定，兼顾移动导向与定点支撑的双重功能。建模过程中对所有装配部件做了干涉检查，排除了轮架转向、滚轮滚动过程中的结构干涉问题，各安装孔位的尺寸、导轨的截面参数均参考通用工业五金的标准规格设定，可直接用于导向移动机构的方案演示、结构选型参考，适配各类需要线性导向移动支撑的设备机架、工装载具的设计场景，模型的结构分层清晰，各特征参数可编辑，能够根据实际使用需求调整导轨长度、滚轮尺寸、安装孔间距等核心参数。
