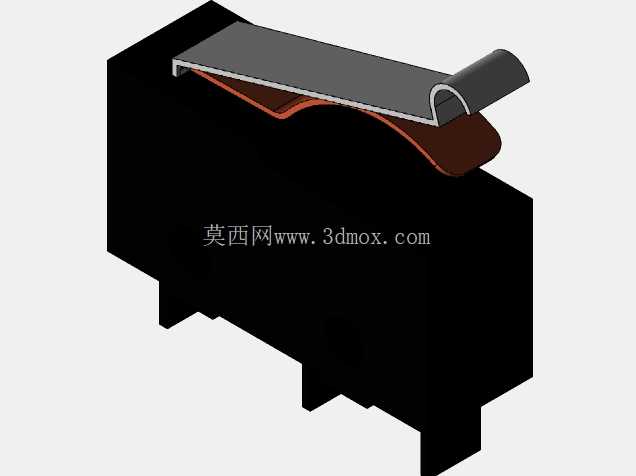

欧姆龙SS-5GL13-F型微动开关结构设计

　　在工业自动化生产线的工位限位检测、小型家电的操作触发、工控设备的状态反馈场景里，这类小型微动开关是用量极大的基础触发元件，SS-5GL13-F作为欧姆龙经典的摆杆型微动开关，在结构设计上充分平衡了触发精度、安装适配性与使用寿命，能覆盖绝大多数低压控制回路的通断需求。从实际使用场景来看，这类开关常被安装在设备运动部件的行程端点，作为硬限位保护触发元件，也会被集成在操作面板、安全门联锁机构里，作为状态检测的触发单元，其触发力、行程余量、触点容量的匹配度，直接决定了整套检测回路的可靠性。

　　从设计思路上看，这款开关采用了经典的速动触点结构，内部依靠弹性簧片的瞬动动作实现触点的快速通断，能有效避免触点在缓慢施压过程中出现的拉弧、接触不良问题，即使外部触发摆杆的动作速度很慢，内部触点也能在毫秒级完成状态切换，大幅降低触点烧蚀的概率。外形尺寸方面，这款开关采用了行业通用的小型微动开关安装孔位，本体宽度、安装孔间距完全适配市面上多数同规格产品的安装边界，替换时无需重新调整安装支架的开孔位置，摆杆的触发角度、下压行程都经过精准校核，触发点的位置一致性好，批量安装时不需要逐个调整触发位置，能有效提升装配效率。

　　安装边界上，开关本体的引脚采用标准直插式布局，既可以直接焊接在PCB板上，也可以搭配接插件实现线束连接，本体的绝缘外壳采用耐高温阻燃工程塑料，能适应工控设备内部的温升环境，摆杆的活动间隙控制在极小范围内，不会因为设备运行的振动出现误触发问题。功能特性上，这款开关的触点采用银合金材质，能承载小功率控制回路的通断电流，接触电阻低且长期使用稳定性好，开关的动作寿命能满足工业设备长期往复触发的使用需求，触发压力设置在适中区间，既不会因为触发力过大导致运动部件卡滞，也不会因为触发力过小受振动影响出现误动作。

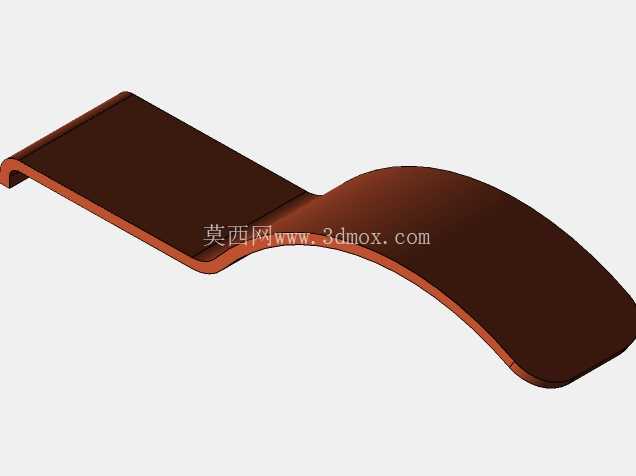

　　在结构细节设计上，开关本体的密封结构能阻挡日常使用中的灰尘、少量飞溅液体进入内部触点区域，适配多数工业现场的使用环境，摆杆与本体的连接部位采用耐磨结构，长期往复触发不会出现松旷、位置偏移问题，引脚的强度足够，焊接或插拔接插件时不会出现引脚变形、断裂的情况。对于结构设计人员来说，选用这款微动开关时，只需要按照标准安装尺寸预留安装空间，根据实际触发位置调整摆杆的初始角度，就能快速完成检测机构的设计，不需要额外定制复杂的触发传动结构，能有效缩短设备的设计周期；对于设备选型人员来说，这款开关的参数覆盖了绝大多数低压控制场景的需求，安装兼容性强，替换成本低，是小型触发检测场景的可靠选择。建模过程中需要重点关注摆杆的活动行程范围、安装孔的位置公差、引脚的伸出长度，确保模型装配时不会出现干涉问题，同时要还原内部速动机构的动作逻辑，方便后续做机构运动仿真时验证触发动作的可靠性，还要注意外壳的拔模角度、卡扣配合尺寸，还原真实产品的装配关系，让三维模型能直接用于安装干涉检查、机构动作模拟等实际设计环节。
